Содержание Excavators Mining Komatsu PC3000-6E S/N 06346(G06346)

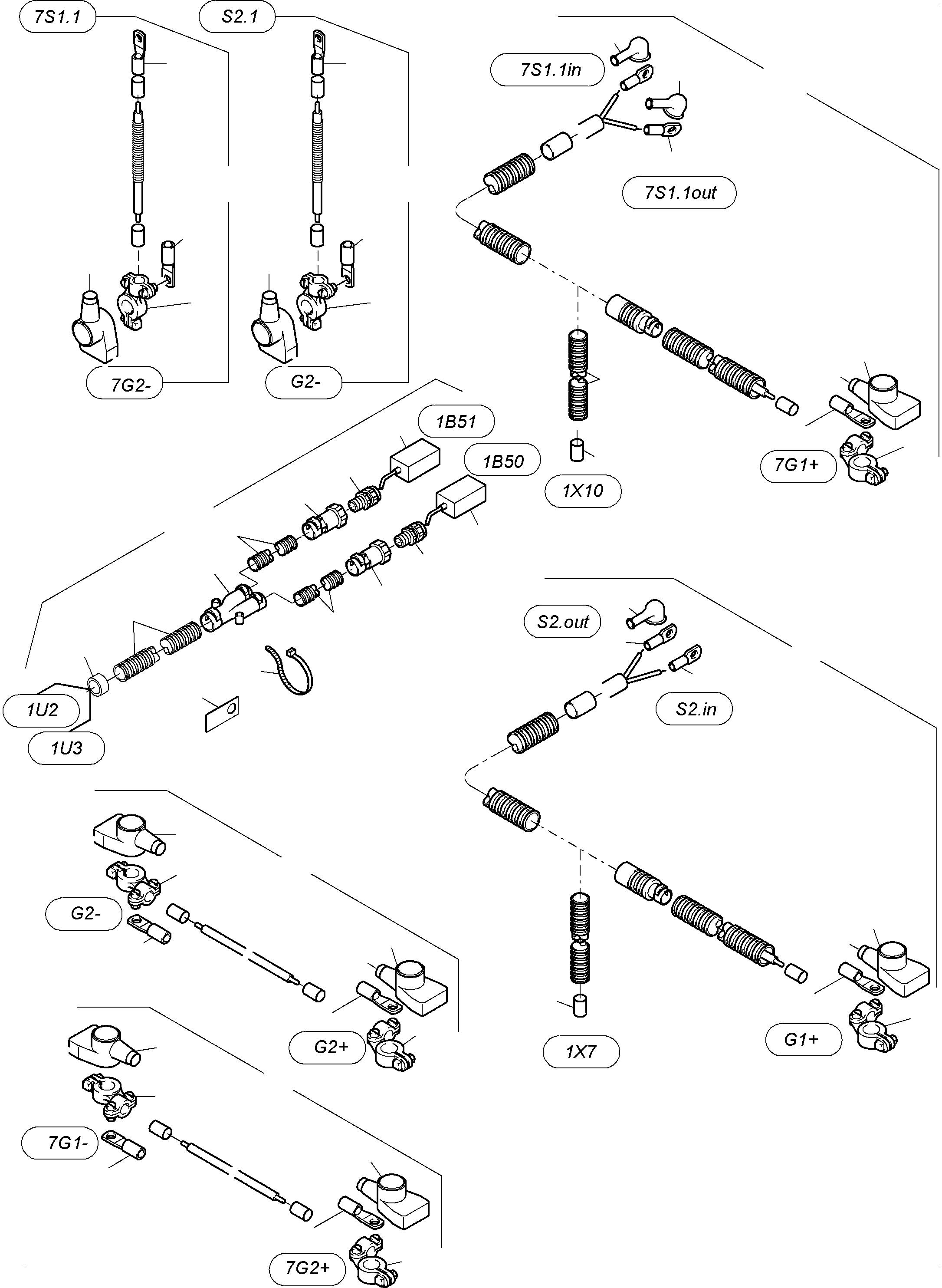

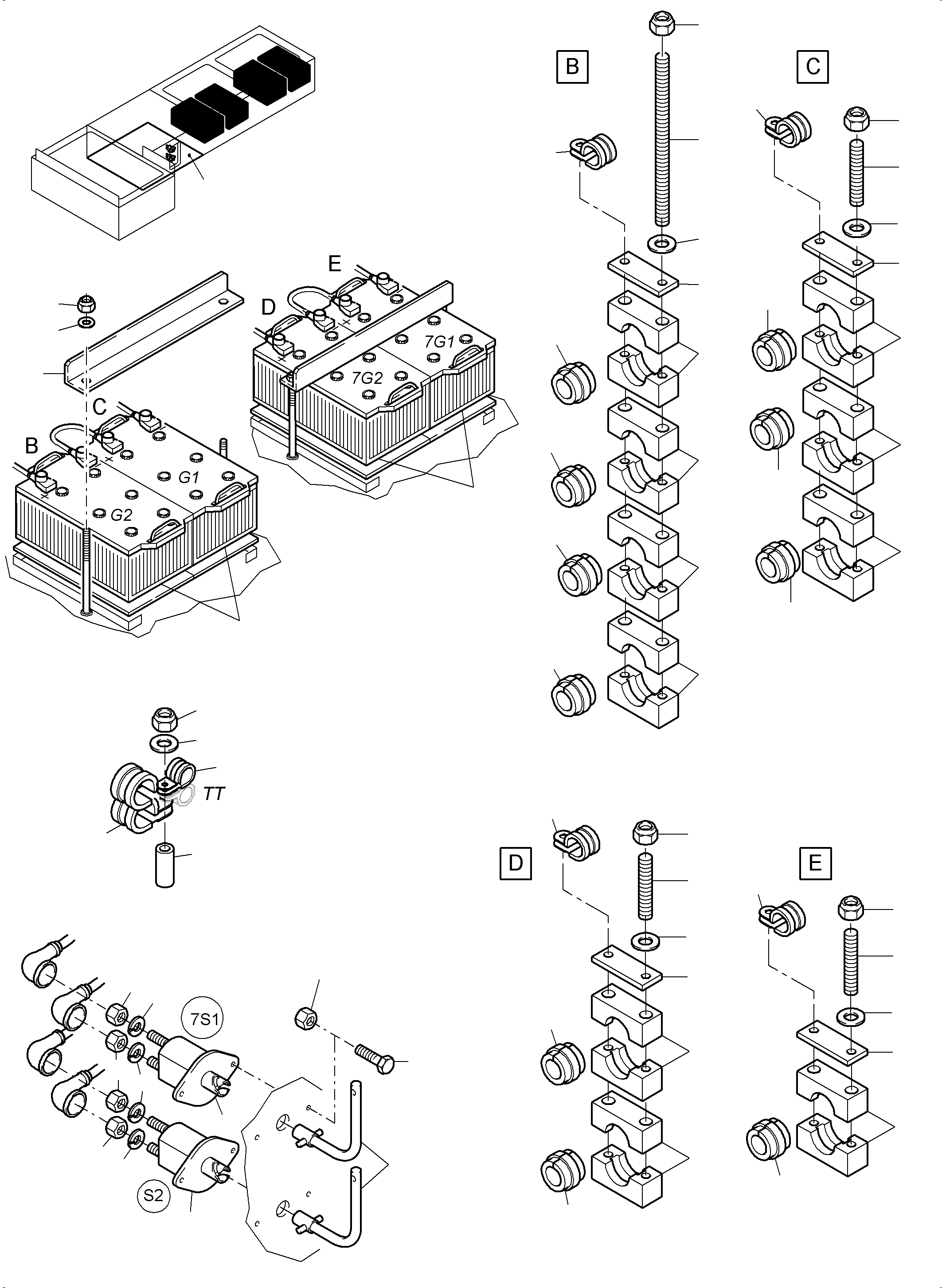

Batteries with Cables(255-2130i : 255-2130i)
Номер на схеме Каталожный номер Название Количество Детали
? 655 357 40 Moulding material 2
EnglischBem:
DeutschBem:
DeutschDesc: Zellkautschuk
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 02080619170 Clamp Ш40 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451910 Clamp Ш19 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 844 40 Harness 7S1.1-7G2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Brьcke 7S1.1-7G2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 843 40 Harness S2.1-G2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Brьcke S2.1-G2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 841 40 Harness control voltage 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Steuerspannung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 839 40 Harness G1- G2+ 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum G1- G2+
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 840 40 Cable Batterie 7G1- 7G2+ 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Batterie 7G1- 7G2+
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 845 40 Harness Supply emergency light 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Vers-Notlicht
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 159 984 40 Battery switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Batterie-Trennschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 014 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 032 98 Clamp set 10
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 452 98 Grommet 10
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451510 Clamp Ш15 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш15
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 152 40 Thread rod L=270 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange L=270
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 933 371 40 Thread rod L=200 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange L=200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 933 370 40 Thread rod L=150 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange L=150
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 459 40 Thread rod L=85 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange L=85
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Cover plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 10
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 10
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 504 40 Battery 4
EnglischBem:
DeutschBem:
DeutschDesc: Batterie
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 985 537 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 334 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 200 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 821 40 Harness Battery Temp Sensor 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Batterie Temp Sensor
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 209 40 End grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: End Tьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Cable protection hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 626 40 Distributor DN 17/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler DN 17/12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 520 40 Fitting 2
EnglischBem:
DeutschBem:
DeutschDesc: Anschlussarmatur
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 542 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 697 40 Temperature sensor with cable 2
EnglischBem:
DeutschBem:
DeutschDesc: Temperatursensor mit Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 208 99 Cable shoe Ш 10 - 702 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh Ш 10 - 702
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 211 99 Cable lug 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 076 40 Protection cap 3
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 667 40 Wire end ferrule 2
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 943 40 Pole end plate, black 4
EnglischBem:
DeutschBem:
DeutschDesc: Polabdeckung, schwarz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 570 40 Battery clamp assy. 4
EnglischBem:
DeutschBem:
DeutschDesc: Batterieklemme kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 942 40 Pole end plate, red 5
EnglischBem:
DeutschBem:
DeutschDesc: Polabdeckung, rot
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 569 40 Battery clamp assy. 5
EnglischBem:
DeutschBem:
DeutschDesc: Batterieklemme kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 941 40 Pole, minus 4
EnglischBem:
DeutschBem:
DeutschDesc: Minuspol
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 200 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 940 40 Pole, plus 4
EnglischBem:
DeutschBem:
DeutschDesc: Pluspol
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 673 00 Gear shift lever 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalthebel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 500 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 132 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
