Содержание Excavators Mining Komatsu PC3000-6E S/N 06346(G06346)
Slip Ring(991-1639 : 991-1639)
Наименование Страница Код страницы
Hood Assy. 991-0699 991-0699
Hood Assy. 991-0816 991-0816
Current Supply Unit 991-1591 991-1591
Ring Body 991-1640 991-1640

Номер на схеме Каталожный номер Название Количество Детали
? 976 191 40 Slip ring unit, assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schleifringkцrper, kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Frame assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rahmen, kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Half-cover 2
EnglischBem:
DeutschBem:
DeutschDesc: Haubenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 572 98 Fuse screw 21
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsschrauben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 217 73 Sealing A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtgummi
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Regulated radiator 1
EnglischBem:
DeutschBem:
DeutschDesc: Heizung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Angle with assembly rail 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel mit Tragschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 732 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Ripplock-Scheibe 6
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 584 73 Switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 561 98 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Lock washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Ripplock-Scheibe 4
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 078 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 879 73 Switch retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalterhalterung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Lock washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Ripplock-Scheibe 8
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 377 750 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Bolt 19
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 693 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Ripplock-Scheibe 5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Heater with regulator 1
EnglischBem:
DeutschBem:
DeutschDesc: Heizung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 320 40 Light 1
EnglischBem:
DeutschBem:
DeutschDesc: Leuchte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 387 98 Plug 4
EnglischBem:
DeutschBem:
DeutschDesc: PVC Blindverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Lower plate, weld on part 1
EnglischBem:
DeutschBem:
DeutschDesc: Untere Platte, SchweiЯteil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 607 73 Ball bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kugeldrehverbindung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 805 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 467 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? cable clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Schmierschlauchkupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? lube tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schmierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraubhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Union 8
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯstutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? connection with grease nipple 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung mit Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 367 99 Countersunk screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Senkschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 568 73 Cable retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhalterung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 377 752 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? cable duct A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? wiring duct A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskanal
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 955 99 Assembly rail A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 265 40 Clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Feststeller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Protective wire clip 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? through clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? disconnect terminal 2
EnglischBem:
DeutschBem:
DeutschDesc: Abschlussplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 15
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? cross connection link 4
EnglischBem:
DeutschBem:
DeutschDesc: Querbrьcke, isoliert
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 630 40 Protective wire clip 3
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? disconnect terminal 4
EnglischBem:
DeutschBem:
DeutschDesc: Abschlussplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 5
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 613 40 disconnect terminal 3
EnglischBem:
DeutschBem:
DeutschDesc: Abschlussplatt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 095 99 Lock washer 3
EnglischBem:
DeutschBem:
DeutschDesc: Ripplock-Scheibe 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 781 99 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 824 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 469 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 466 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 756 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 507 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 557 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? cable duct A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 459 98 Fuse screw 64
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsschrauben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 925 73 hexagon bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Mitnehmerstange
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

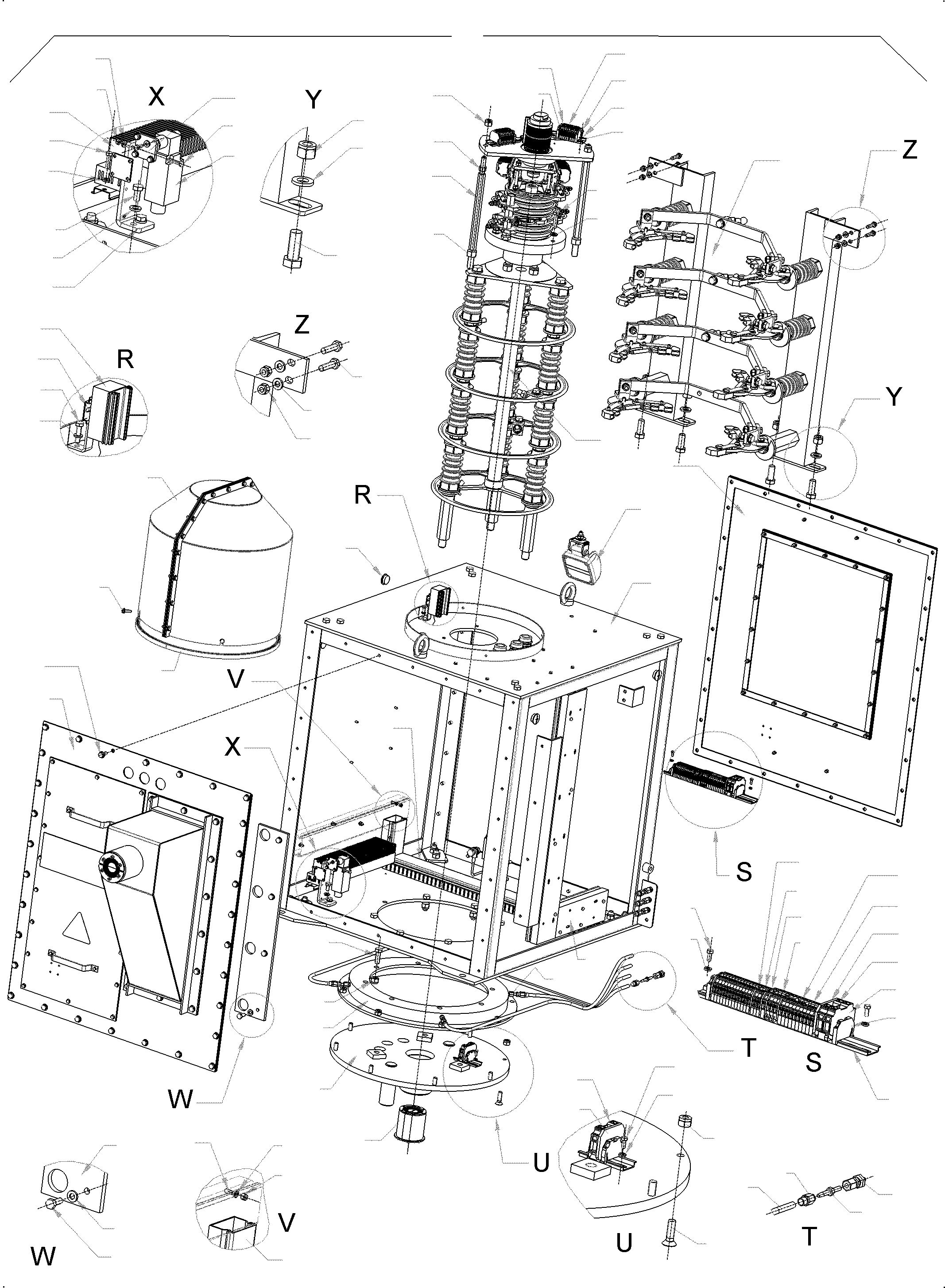

Excavators Mining Komatsu / PC3000-6E S/N 06346(G06346) / Slip Ring(991-1639 : 991-1639)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
