Содержание Excavators Mining Komatsu PC3000-6 S/N 06353(G06353)

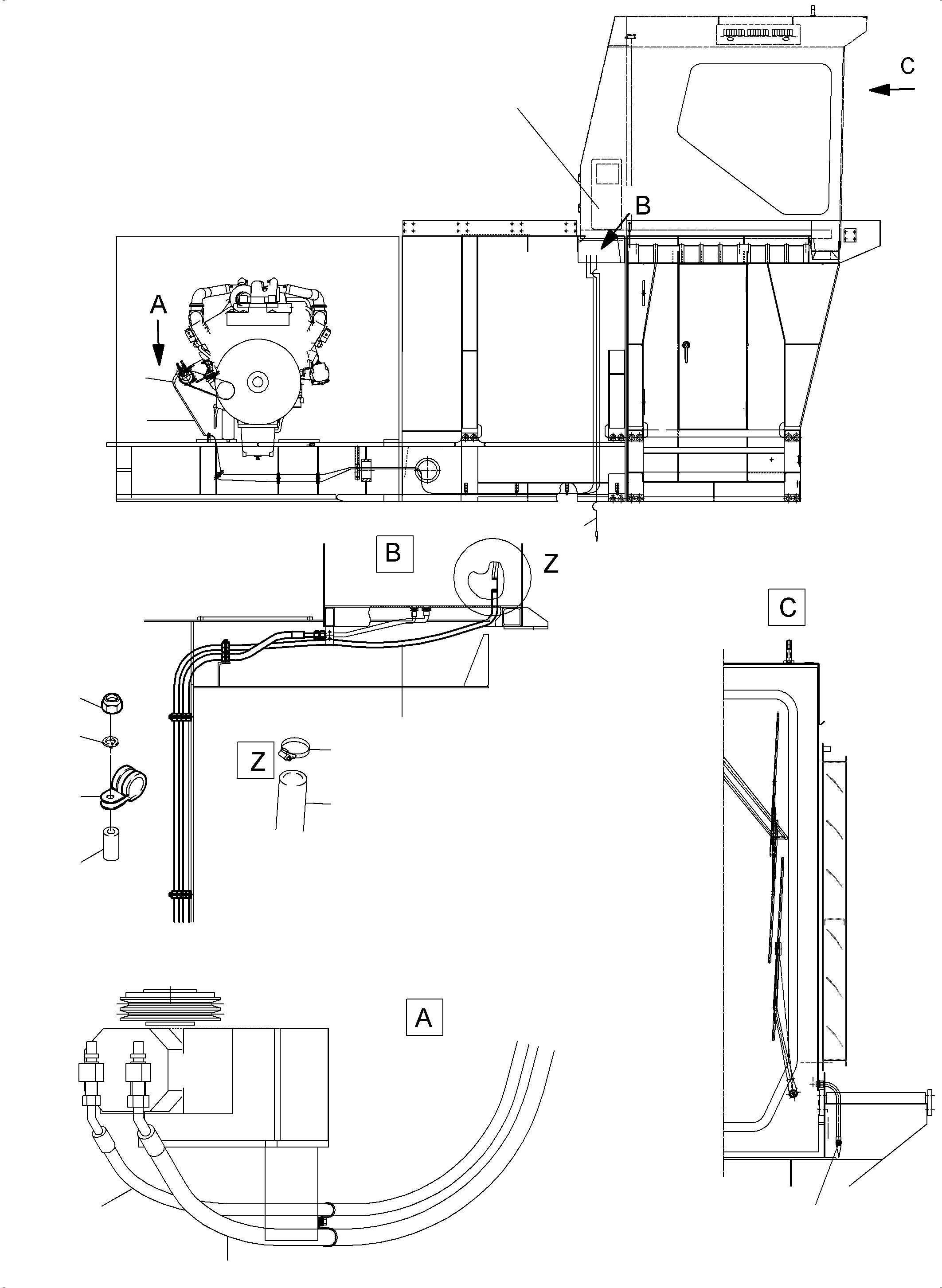

Air conditioning arrangement(489-2041 : 489-2041)
Наименование Страница Код страницы
Air Conditioning Unit 991-0889b 991-0889b

Номер на схеме Каталожный номер Название Количество Детали
? 941 642 40 Hose assy. DN 16 x 9100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 16 x 9100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 641 40 Hose assy. DN 10 x 9800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 10 x 9800
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452511 Clamp Ш25,5 14
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш25,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451810 Clamp Ш18 14
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш18
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451910 Clamp Ш19 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 6
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 15
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 10
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 730 40 Hose 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 666 98 Clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 910 40 Drain water 2
EnglischBem:
DeutschBem:
DeutschDesc: Kondenswasserablauf
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 06353(G06353) / Air conditioning arrangement(489-2041 : 489-2041)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
