Содержание Wheel Loaders Komatsu WA900-8R S/N 95001-UP(1001644C)

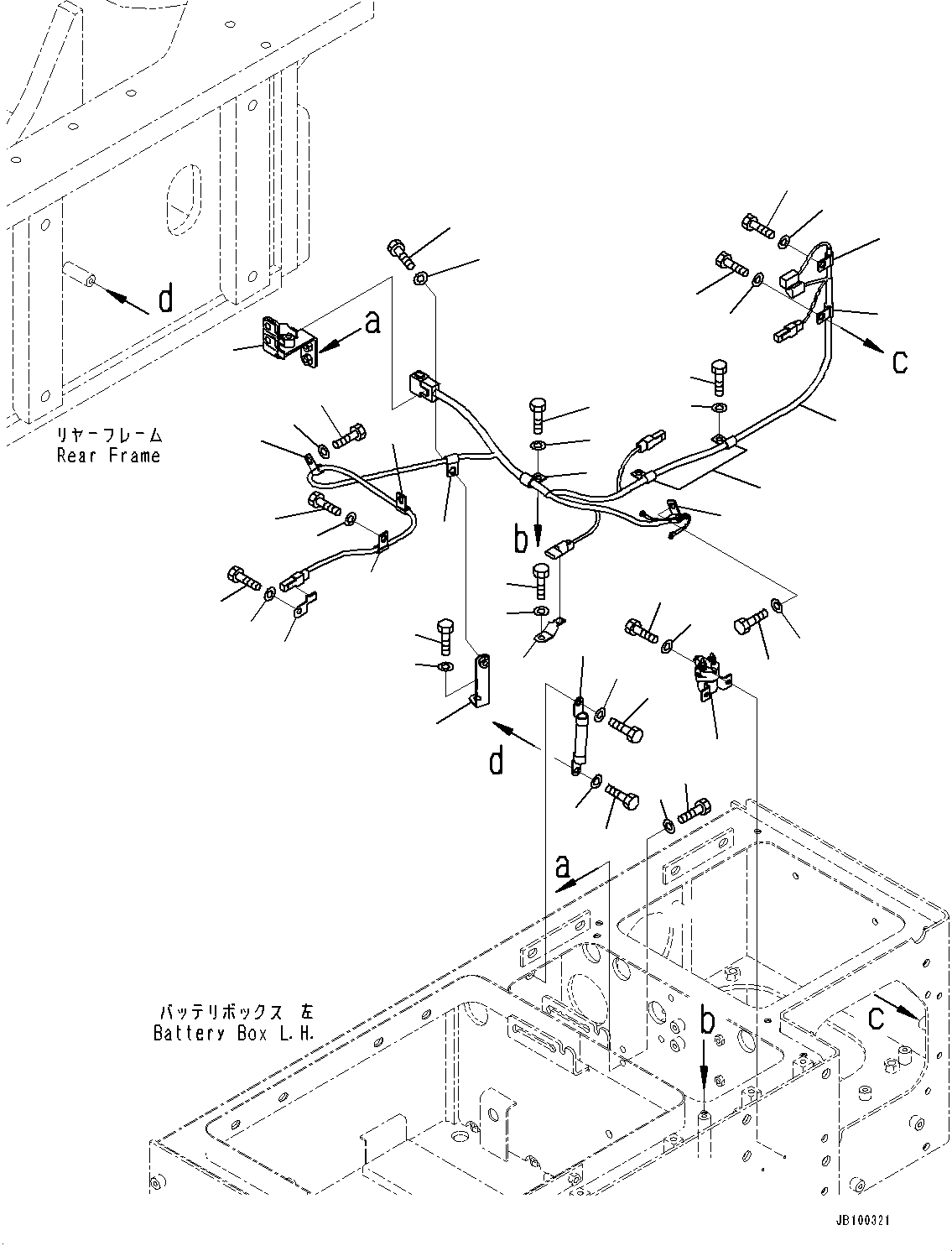

Left Battery Box, Battery Box Wiring Harness (#95001-)(E001004 : E0101-002004)
Номер на схеме Каталожный номер Название Количество Детали
? 427-06-41812 Wiring Harness 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 21J-06-13661 • Diode 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 427-06-41360 Bracket 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81030 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 08193-20010 Clip 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81016 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-51310 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-51010 Clip 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-50810 Clip 6
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81020 Bolt 10
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 10
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 427-06-42170 Bracket 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81020 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 08028-55015 Cable 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81020 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 600-815-2170 Switch, Heater 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-80612 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-30623 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-

Wheel Loaders Komatsu / WA900-8R S/N 95001-UP(1001644C) / Left Battery Box, Battery Box Wiring Harness (#95001-)(E001004 : E0101-002004)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
