Содержание Wheel Loaders Komatsu WA900-8R S/N 95001-UP(1001644C)

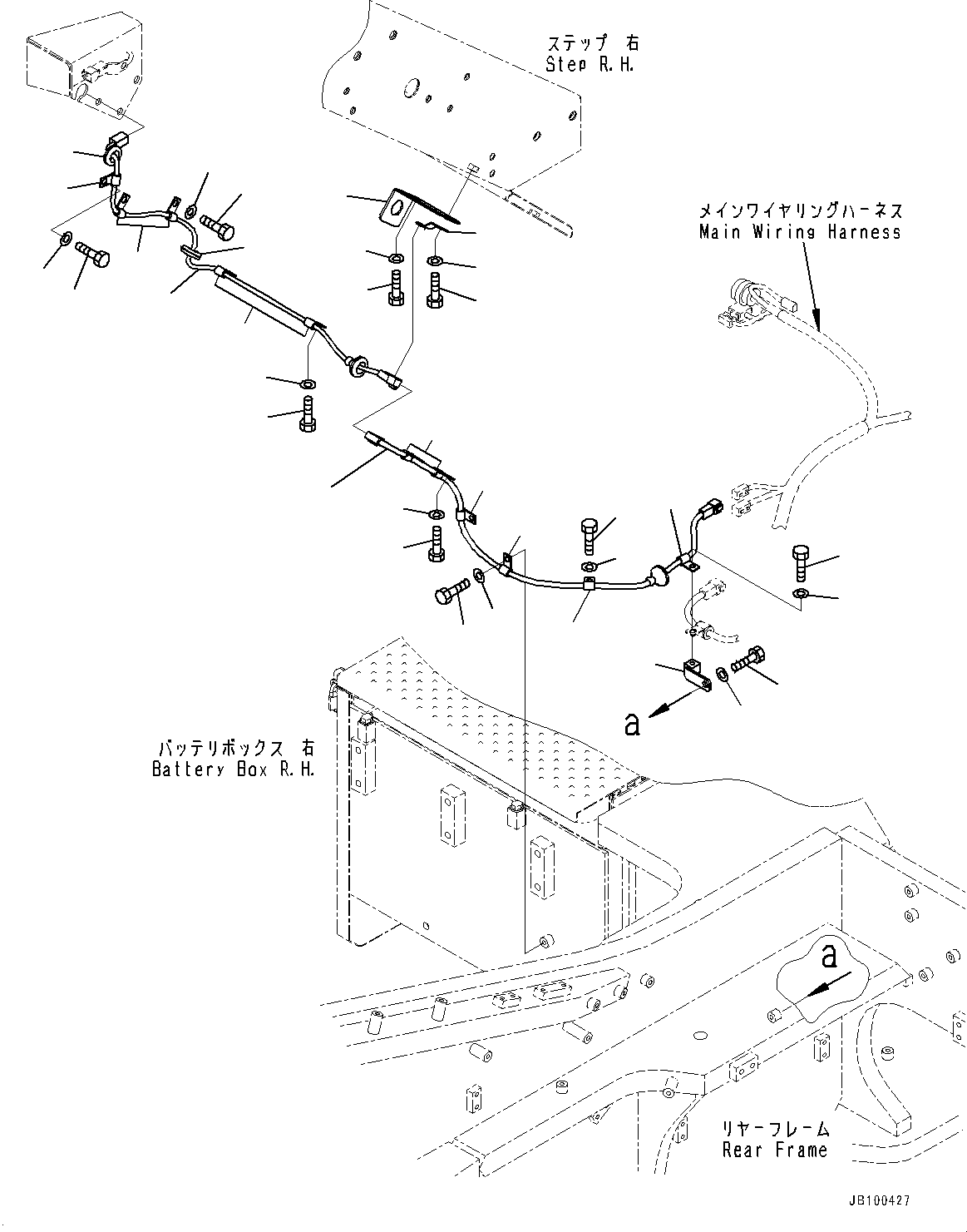

KomVision, KomVision Wiring Harness (2/6) (#95001-)(E004002 : E0201-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 427-06-44261 Wiring Harness 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 427-06-42781 Plate 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81020 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-51010 Clip 4
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-51010 Clip 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81020 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-D1020 Bolt 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-71032 Washer 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81020 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31032 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 427-06-44231 Wiring Harness 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-51012 Clip 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81220 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 08037-02512 Grommet 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-51012 Clip 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81220 Bolt 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 427-06-44680 Plate 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 08193-20012 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 08037-02512 Grommet 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
