Содержание Wheel Loaders Komatsu WA900-8E0 S/N 93001-UP(1001638C)
Engine Unit, Wiring Harness (#93001-)(B001006 : B0000-005006)
Номер на схеме Каталожный номер Название Количество Детали
? 600-051-6100 Clip 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81020 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 423-62-11240 Plate 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81030 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 363-43-37350 Bracket 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81020 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 600-051-6080 Clip 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81020 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81025 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 600-051-6100 Clip 3
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81025 Bolt 3
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 3
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81020 Bolt 5
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 5
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-43430 Bracket 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81030 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 600-051-6100 Clip 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81025 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 195-06-41930 Bracket 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 600-051-6100 Clip 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81020 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-44361 Wiring Harness 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-22280 Cable 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31645 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81625 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-43331 Bracket 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81025 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-43271 Wiring Harness 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-43440 Wiring Harness 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 600-051-6140 Clip 8
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81025 Bolt 7
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 7
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81040 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-43420 Wiring Harness 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 600-051-6140 Clip 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81025 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81040 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01580-11008 Nut 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 421-06-12780 Spacer 3
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-06-41110 Wiring Harness 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 04434-50810 Clip 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 08038-00519 Cap, Terminal 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81020 Bolt 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-

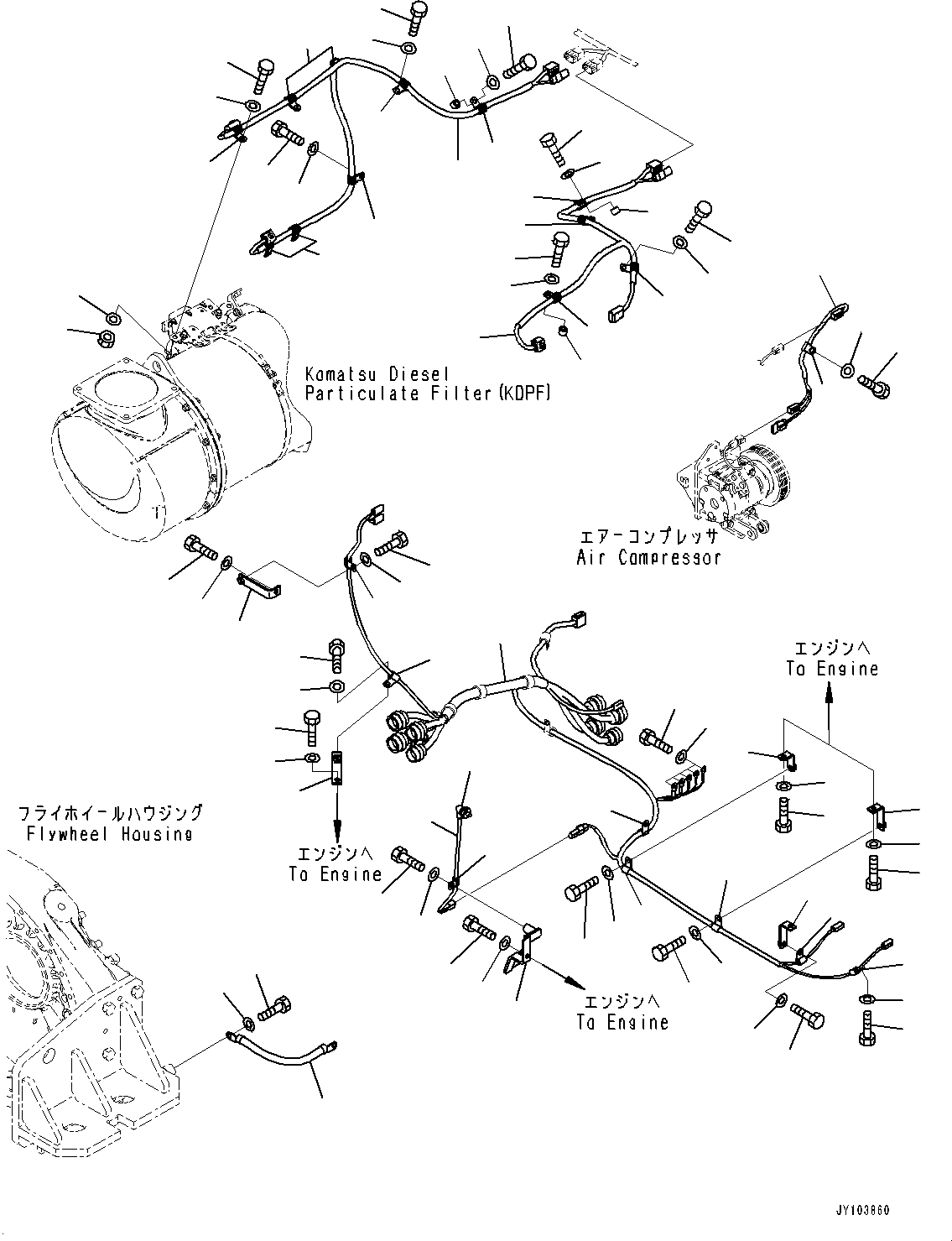

Wheel Loaders Komatsu / WA900-8E0 S/N 93001-UP(1001638C) / Engine Unit, Wiring Harness (#93001-)(B001006 : B0000-005006)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
