Содержание Wheel Loaders Komatsu WA900-8E0 S/N 93001-UP(1001638C)

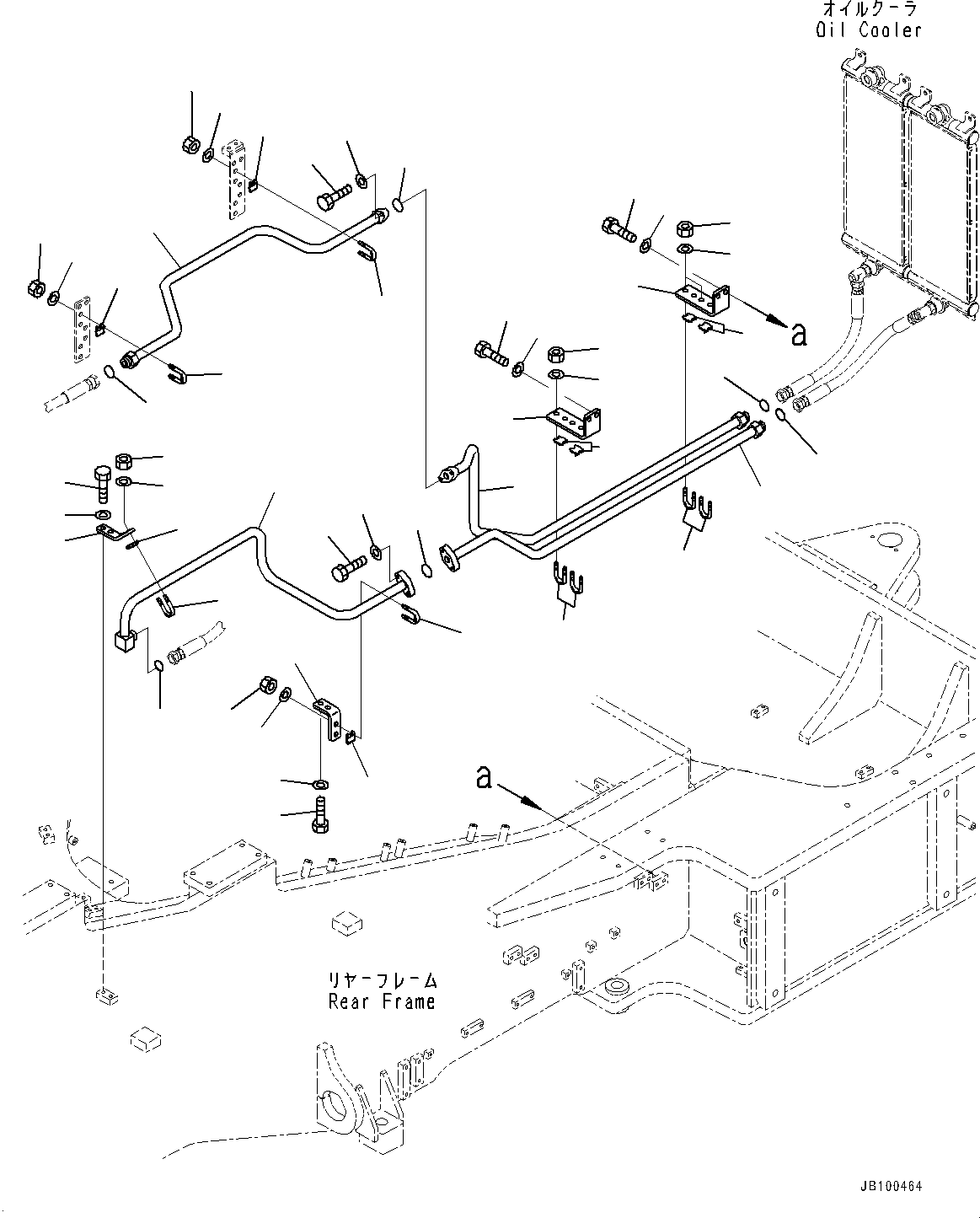

Brake Piping, Brake Cooling Piping (6/7) (#93001-)(K014013 : K4470-001013)
Номер на схеме Каталожный номер Название Количество Детали
? 427-43-49250 Tube 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 02896-21018 O-ring 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-43-49160 Tube 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 02896-21018 O-ring 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-43-49670 Plate 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81230 Bolt 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31232 Washer 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-32746 Clip 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-52737 Seat 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 8
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 8
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-43-49170 Tube 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07000-F3028 O-ring 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 02896-21018 O-ring 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81040 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-43-41710 Plate 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81230 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31232 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-32746 Clip 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-52737 Seat 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-43-49290 Plate 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81230 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31232 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-32746 Clip 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-52737 Seat 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-43-49260 Tube 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 02896-21018 O-ring 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07000-F3028 O-ring 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81040 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-32746 Clip 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-52737 Seat 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-

Wheel Loaders Komatsu / WA900-8E0 S/N 93001-UP(1001638C) / Brake Piping, Brake Cooling Piping (6/7) (#93001-)(K014013 : K4470-001013)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
