Содержание Wheel Loaders Komatsu WA900-8E0 S/N 93001-UP(1001638C)
Radiator, Piping (3/4) (#93001-)(C001012 : C0110-001012)
Номер на схеме Каталожный номер Название Количество Детали
? 427-03-41710 Tube 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07260-25816 Hose 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07299-00070 Clamp 8
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-03-41920 Plate 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-36155 Clip 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07260-25832 Hose 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07299-00070 Clamp 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-03-42111 Tube 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07332-12000 Coupling 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07332-52000 • Gasket 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07332-62000 • Clamp 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-03-42120 Tube 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07332-12000 Coupling 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07332-52000 • Gasket 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07332-62000 • Clamp 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-03-42140 Bracket 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-36163 Clip 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 8
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 8
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-03-42170 Plate 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81230 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31232 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 427-03-42160 Plate 1
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01010-81235 Bolt 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31232 Washer 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 07283-36163 Clip 2
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 01643-31032 Washer 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-
? 22P-70-12160 Nut 4
SN: 93001-
KIT-FLAG: _-
SCC:
SERIALNO: 93001-

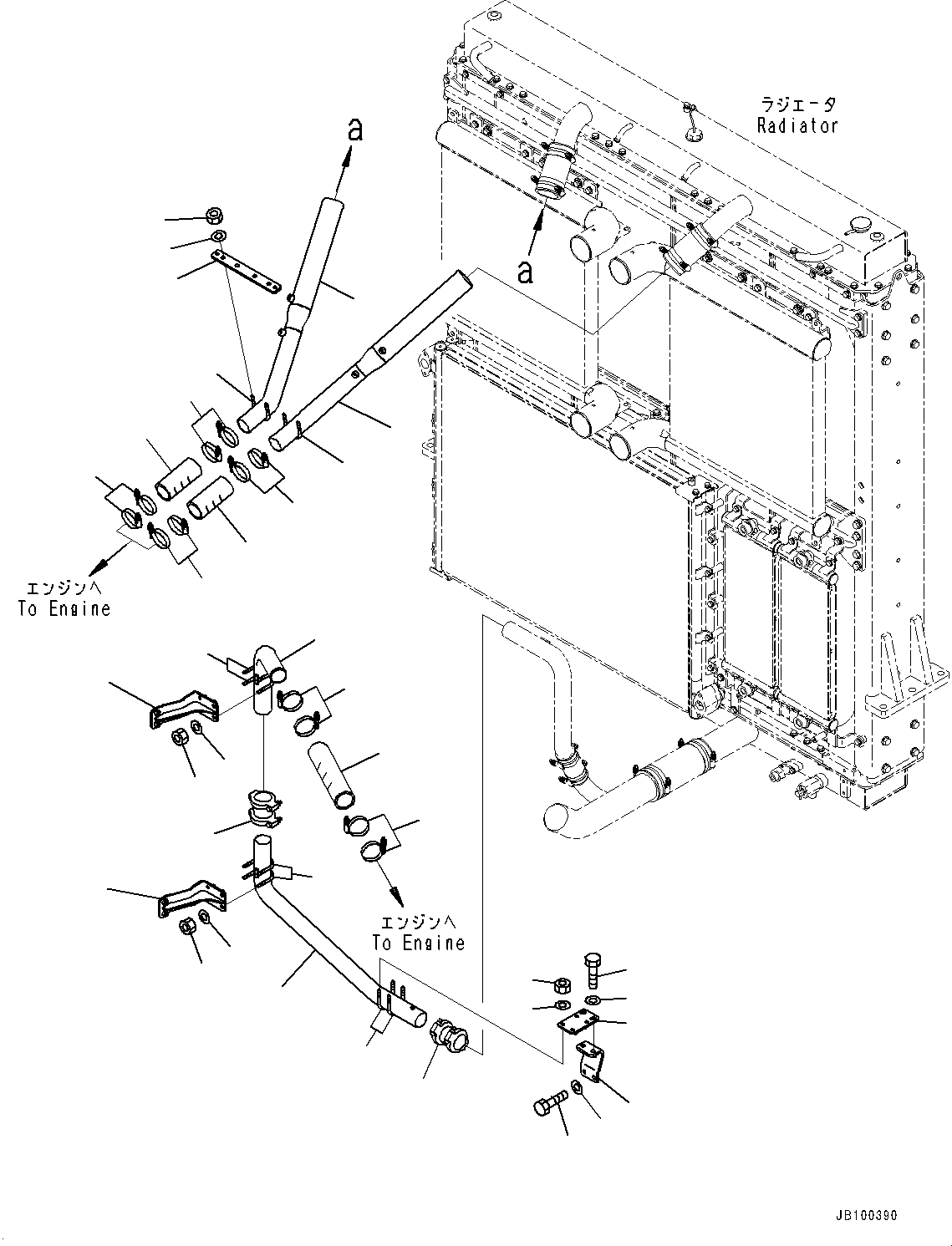

Wheel Loaders Komatsu / WA900-8E0 S/N 93001-UP(1001638C) / Radiator, Piping (3/4) (#93001-)(C001012 : C0110-001012)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
