Содержание Excavators Mining Komatsu PC3000-6 S/N 06338(G06338)
Electric Parts - Refueling(489-2308b : 489-2308b)
Номер на схеме Каталожный номер Название Количество Детали
? 989 282 40 Harness Refueling 11X055 T2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Betankung 11X055 T2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 11
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 596 98 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443453211 Clamp Ш32 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш32
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451510 Clamp Ш15 7
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш15
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 133 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451210 Clamp Ш12 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 528 40 Switch assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 680 40 Pull switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 816 99 Screw 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 817 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 560 98 Lock washer 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 594 98 Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451910 Clamp Ш19 5
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 2
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 899 40 Harness Spotlight 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Arbeitsleuchte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 878 40 Spotlight assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitsscheinwerfer kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 877 40 Spotlight without halogen lamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitscheinwerfer ohne Halogenlampe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 383 99 Halogen lamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Halogenlampe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 155 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 156 73 Glass, white 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe weiЯ
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 098 955 40 Ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlьsselring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 472 688 99 Chain A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kette
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 140 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 546 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 880 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 108 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 132 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 791 40 Rubber grommet 2
EnglischBem:
DeutschBem:
DeutschDesc: Gummitьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 623 40 Cable union NW 12 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung NW 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 972 005 40 Lamp box 1
EnglischBem:
DeutschBem:
DeutschDesc: Lampenkasten
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 675 40 Indicator light, red 3
EnglischBem:
DeutschBem:
DeutschDesc: Meldeleuchte, rot
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 423 40 Graphical symbol 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 328 40 Circuit element 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltelement
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 677 40 Press button adapter 1
EnglischBem:
DeutschBem:
DeutschDesc: Drucktastervorsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 291 40 Plug 4
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 670 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 016 40 Switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

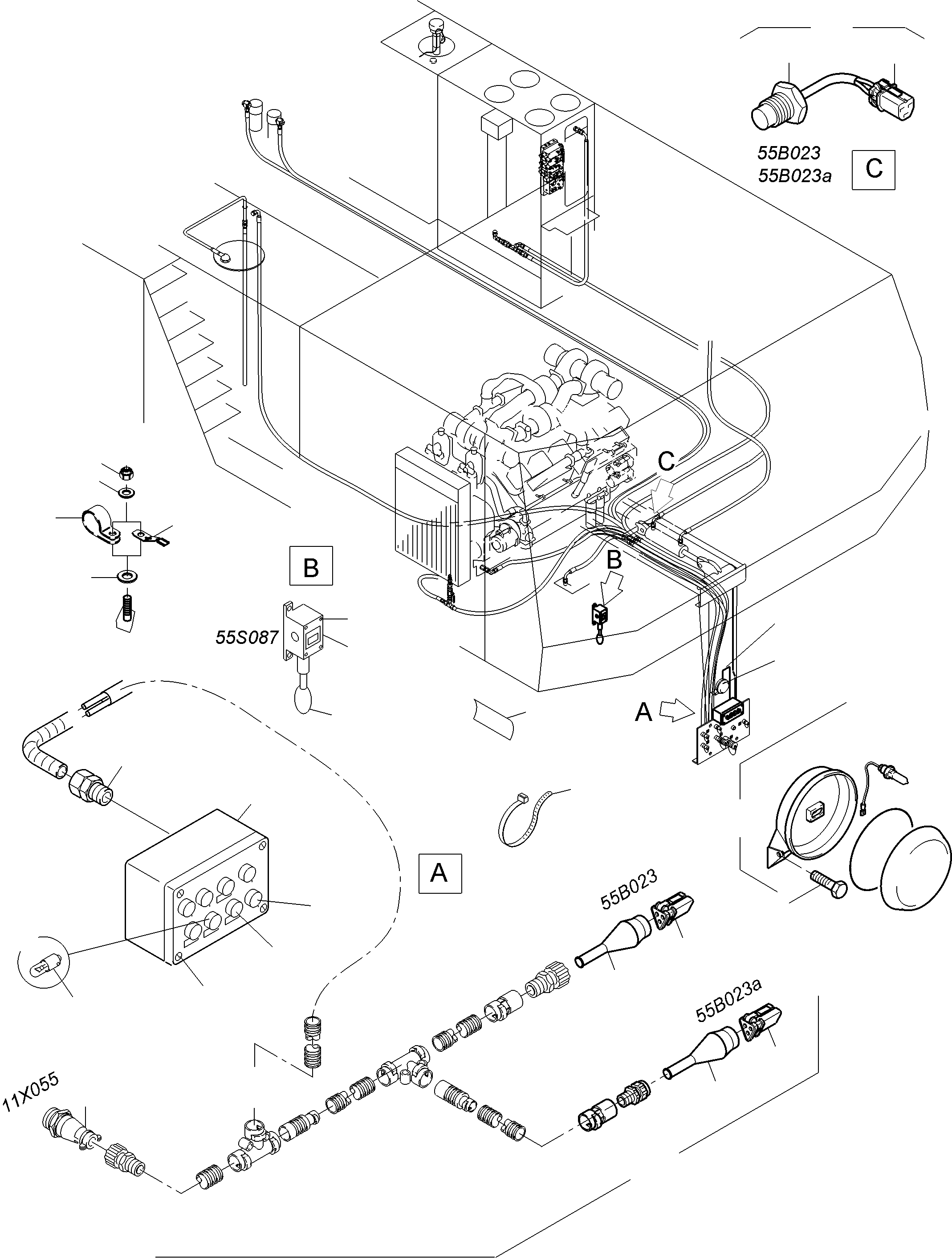

Excavators Mining Komatsu / PC3000-6 S/N 06338(G06338) / Electric Parts - Refueling(489-2308b : 489-2308b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
