Содержание Excavators Mining Komatsu PC 3000-6E 06 341 21.01.2019(G06341)

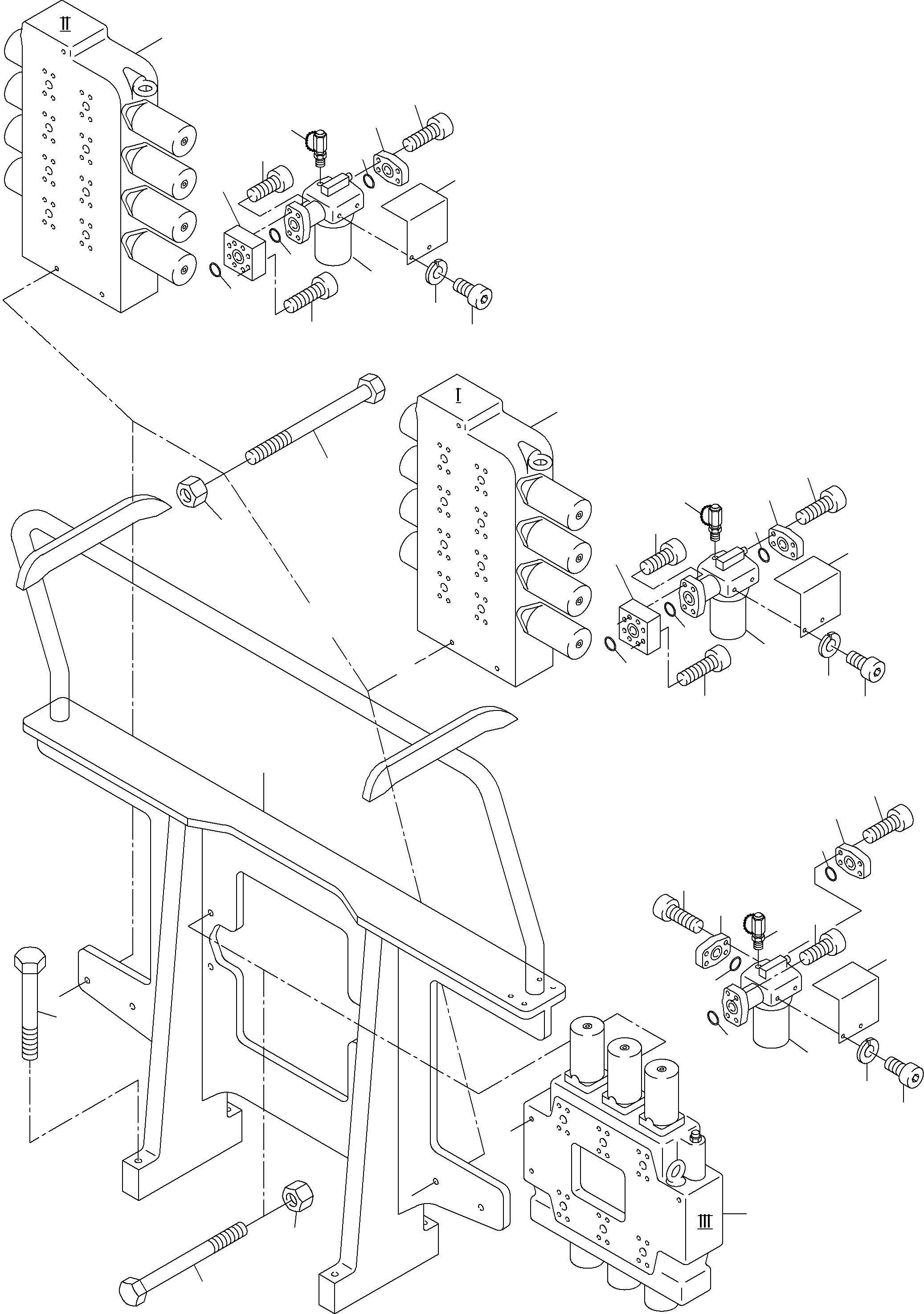

Support, Control Unit(255-1851a : 255-1851a)
Наименование Страница Код страницы
H. P. Filter 991-0047c 991-0047c
Control block 991-0082a 991-0082a
Control block 991-0083a 991-0083a
Control block 991-0490a 991-0490a

Номер на схеме Каталожный номер Название Количество Детали
? 913 385 40 Support, control unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerblocktrдger
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 826 40 Yoke 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 812 98 Coupling 3
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 152 40 Locking flange 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯflansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal 9
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 289 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 297 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 195 40 Reducing flange 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierflansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 298 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 859 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 866 99 Spring washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 060 98 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 689 99 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 336 99 Nut 9
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 380 40 Yoke 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 302 98 Connecting block 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 294 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 845 40 Yoke 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 304 133 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC 3000-6E 06 341 21.01.2019(G06341) / Support, Control Unit(255-1851a : 255-1851a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
