Содержание Wheel Loaders Komatsu WA100M-8 S/N H11051 - UP(WA100M8)

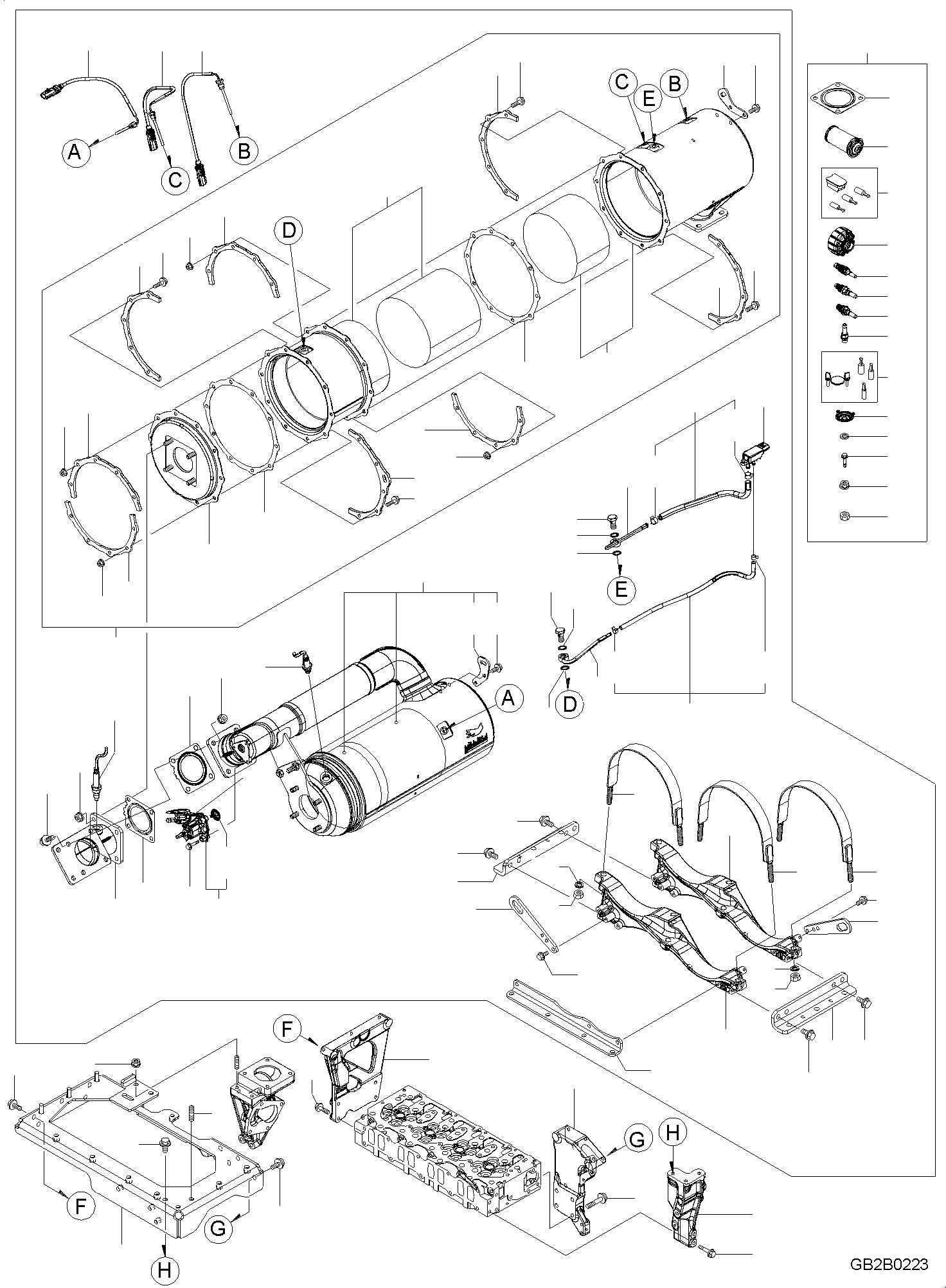

EXHAUST SYSTEM, EXHAUST SYSTEM, INNER PARTS(B4300-001002 : B4300-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 42W-01-51341 EXHAUST SYSTEM, ASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM119107-13190 • BOLT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16820 • STAY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16830 • STAY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16850 • STAY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16870 • STAY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-080302 • BOLT, FLANGED 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-080402 • BOLT, FLANGED 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-100202 • BOLT, FLANGED 5
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-100202 • BOLT, FLANGED 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-100202 • BOLT, FLANGED 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-100452 • BOLT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26306-100002 • NUT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16860 • BRACKET 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129900-07900 • • LIFTER 2
SN: H11051-
SCC:
SERIALNO: H11051-
? 42U-01-50130 • • GASKET 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-13660 • • BOLT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-13910 • • SENSOR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129A23-13940 • • SENSOR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129C00-13950 • • SENSOR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16000 • • DPF, ASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16200 • • • CASE, DOC 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16400 • • • CASE, SOOT FILTER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129978-16550 • • • FLANGE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129978-16600 • • • GASKET 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129A00-16610 • • • BOLT 20
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129C01-16680 • • • LIFTER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129978-16700 • • • STIFFENER 7
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129978-16720 • • • STIFFENER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-080142 • • • BOLT, FLANGED 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26306-080002 • • • NUT, FLANGED 20
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16800 • • BRACKET 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16810 • • BRACKET 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-16890 • • BAND 3
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129A00-13350 • • • BOLT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129A00-17311 • • • GASKET 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F33-17500 • • • HOSE ASSEMBLY, PRESSURE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129A00-17570 • • • • CLIP 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129978-17600 • • • HOSE ASSEMBLY, PRESSURE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129A00-17520 • • • • CLIP 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129978-17700 • • • SENSOR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129C23-17800 • • • PIPE ASSEMBLY, PRESSURE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129C23-17810 • • • PIPE ASSEMBLY, PRESSURE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F33-19000 • • SCR, ASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129C01-16680 • • • LIFTER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-080142 • • • BOLT, FLANGED 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19100 • • PIPE, SCR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19590 • • DOSING MODULE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19580 • • • SEALING PLATE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19800 • • SENSOR, NOX 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM22117-120000 • • WASHER 6
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-060302 • • BOLT, FLANGED 3
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-080162 • • BOLT, FLANGED 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-100202 • • BOLT, FLANGED 8
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26306-100002 • • NUT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26306-100002 • • NUT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26716-120002 • • NUT 6
SN: H11051-
SCC:
SERIALNO: H11051-
? YM729F33-92600 • GASKET KIT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? 42U-01-50130 • • GASKET 2
SN: H11051-
SCC:
SERIALNO: H11051-
? 6540-71-2320 • • FILTER, ASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? 6540-71-2720 • • CAP KIT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? 6540-71-2710 • • FILTER CAP 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19530 • • JOINT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19540 • • JOINT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19550 • • JOINT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19560 • • JOINT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19570 • • CAP KIT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM129F01-19580 • • SEALING PLATE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? YM22117-120000 • • WASHER 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26106-060302 • • BOLT, FLANGED 3
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26306-100002 • • NUT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26306-100002 • • NUT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? YM26716-120002 • • NUT 4
SN: H11051-
SCC:
SERIALNO: H11051-

Wheel Loaders Komatsu / WA100M-8 S/N H11051 - UP(WA100M8) / EXHAUST SYSTEM, EXHAUST SYSTEM, INNER PARTS(B4300-001002 : B4300-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
