Содержание Wheel Loaders Komatsu WA100M-8 S/N H11051 - UP(WA100M8)

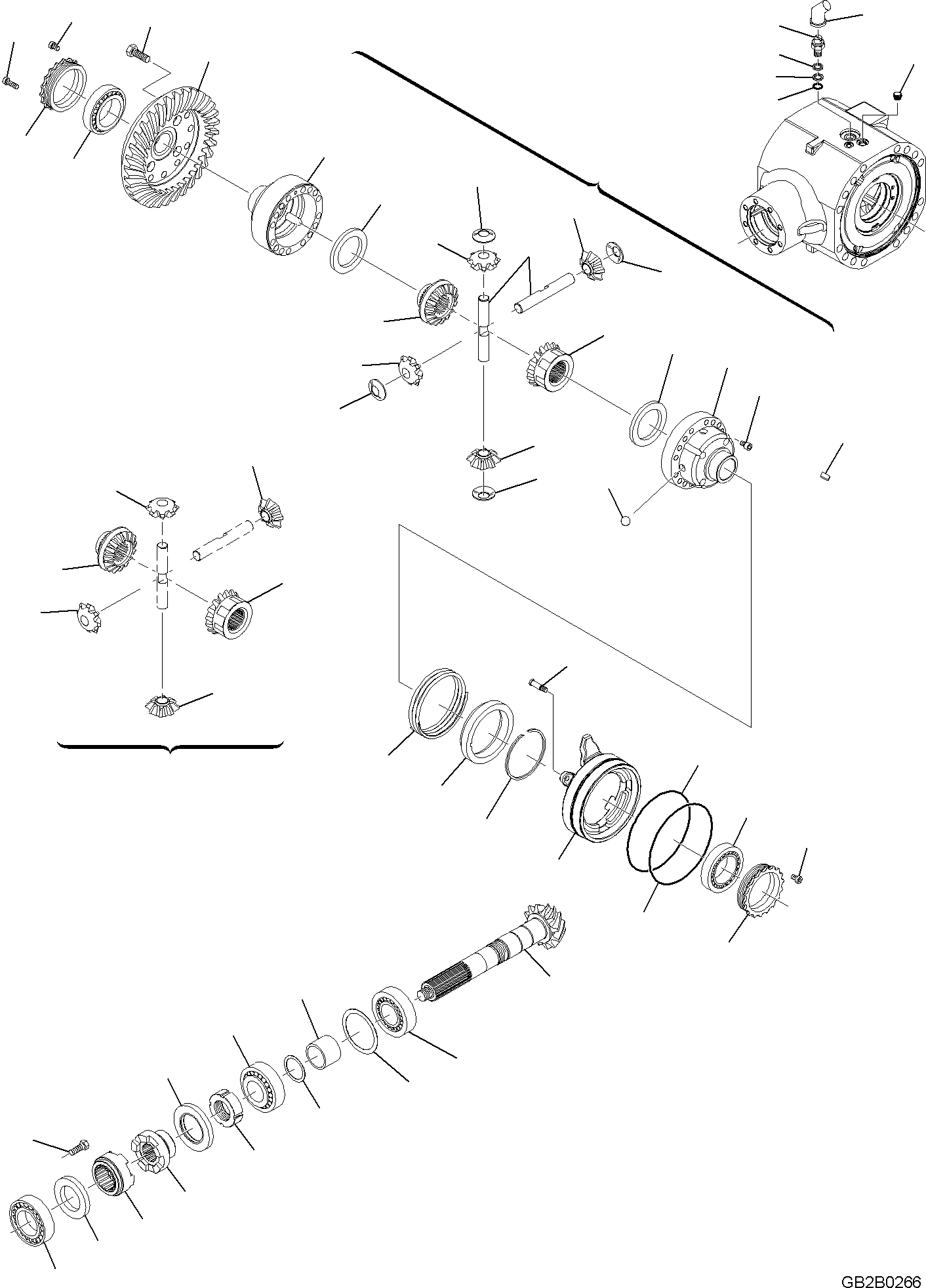

REAR AXLE, DIFFERENTIAL(F4500-004005 : F4500-004005)
Наименование Страница Код страницы
REAR AXLE, CENTRAL HOUSING F4500-004004 F4500-004004

Номер на схеме Каталожный номер Название Количество Детали
? (42W-23-51140) REAR AXLE, ASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
 F4500-004004 X
? DG005062455 • BEARING 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG001010019 • SEAL 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG001010573 • SEAL 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG016040417 • CYLINDER BOLT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120102402 • SLEEVE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG9530401209 • NUT, RING 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120400902 • SPACER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1230440002 • SHIM KIT 1
SN: H11051-
SCC:
SERIALNO: H11051-
 A
? • • SHIM, 0.150 MM 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 B
? • • SHIM, 0.200 mm 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 C
? • • SHIM, 0.250 MM 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 D
? • • SHIM, 0.350 MM 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 E
? • • SHIM, 0.400 MM 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 F
? • • SHIM, 0.500 mm 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 G
? DG1120440004 • SHIM KIT 1
SN: H11051-
SCC:
SERIALNO: H11051-
 A
? • • SHIM, 0.100 MM 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 B
? • • SHIM, 0.150 MM 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 C
? • • SHIM, 0.200 mm 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 D
? • • SHIM, 0.300 mm 1
SN: H11051-
SCC: C1
SERIALNO: H11051-
 E
? DG005100162 • ROLLER BEARING 2
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120451316 • BEVEL GEAR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG016304162 • BOLT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? DG7250401102 • ROLLER BEARING 2
SN: H11051-
SCC:
SERIALNO: H11051-
? DG012013207 • BALL 6
SN: H11051-
SCC:
SERIALNO: H11051-
? DG016303719 • CYLINDER BOLT 4
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120401602 • RING NUT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? DG003014904 • KEY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG9320302002 • BOOT 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120475701 • DIFFERENTIAL, ASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120475901 • • DIFFERENTIAL SUBASSEMBLY 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120407201 • • • DIFFERENTIAL 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG7600401003 • • • PINION 4
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120407101 • • • PLANETARY GEAR 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120407601 • • WASHER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120407701 • • SHAFT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? DG016303720 • • CYLINDER BOLT 16
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120407801 • • WASHER 4
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120475802 • • DIFFERENTIAL CASE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120407501 • • WASHER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120102304 • GUIDE, TUBE 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG016364477 • BOLT 8
SN: H11051-
SCC:
SERIALNO: H11051-
? DG3571460002 • SECURITY SWITCH 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG011073912 • WASHER 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG001051479 • O-RING 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120761501 • PLUG 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG10053491 • PISTON 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG10053492 • O-RING 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG10053494 • SPRING 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1110405201 • O-RING 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG002053540 • CLIP 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG2620700703 • BOLT 2
SN: H11051-
SCC:
SERIALNO: H11051-
? DG1120406701 • CIRCLIP 1
SN: H11051-
SCC:
SERIALNO: H11051-
? DG011071478 • SEAL, WASHER 1
SN: H11051-
SCC:
SERIALNO: H11051-

Wheel Loaders Komatsu / WA100M-8 S/N H11051 - UP(WA100M8) / REAR AXLE, DIFFERENTIAL(F4500-004005 : F4500-004005)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
