Содержание Wheel Loaders Komatsu WA500-8E0 S/N H50151-UP(WA00037H)

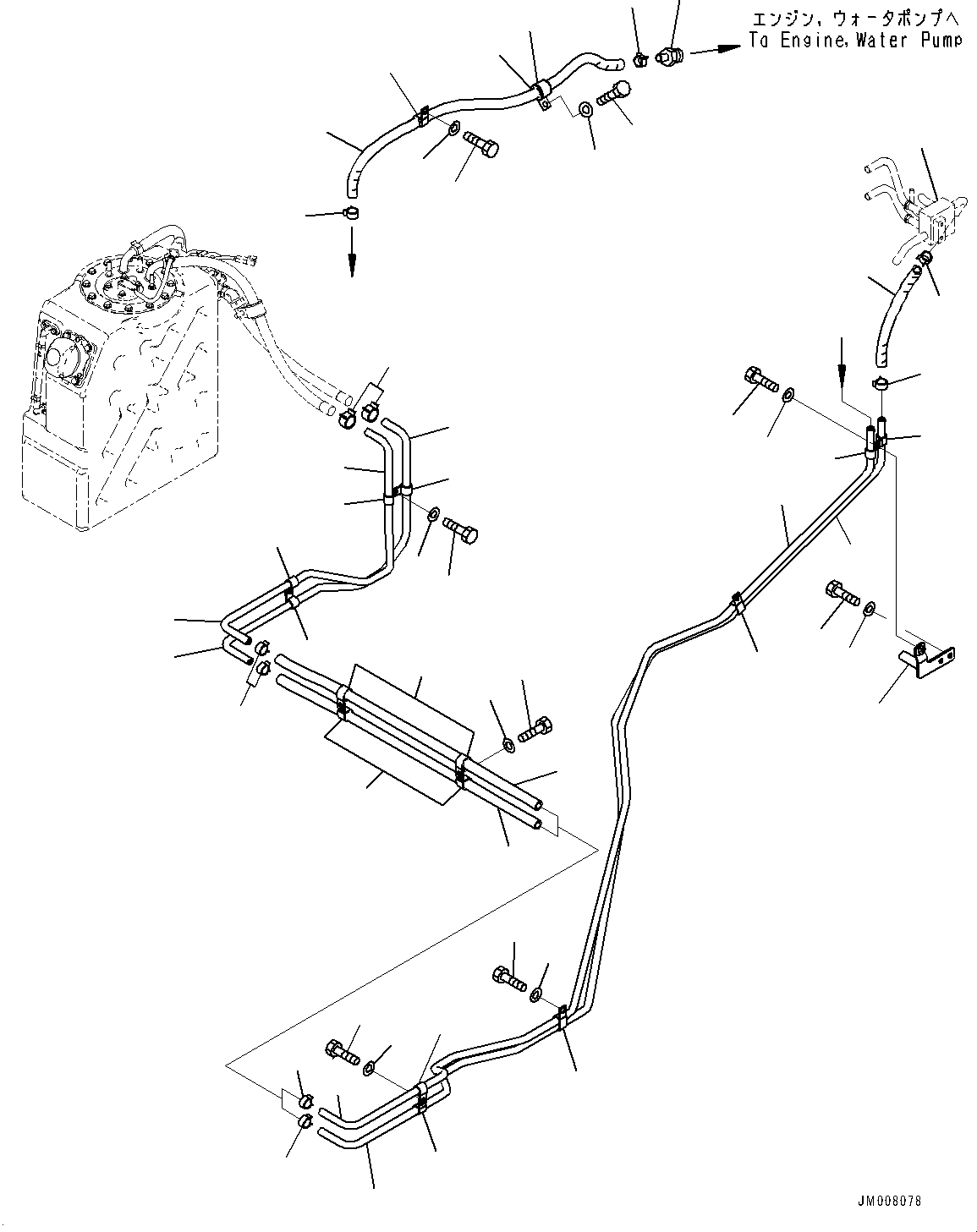

DEF Piping, Heater Piping(D004002 : D0510-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 425-02-51452 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-51443 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-51712 Clip 4
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-51471 Hose 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 09479-12400 Clip 4
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-52312 Clip 4
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-51492 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-51482 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-51712 Clip 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04435-51712 Clip 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-51531 Bracket 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-51712 Clip 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01016-51030 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 09479-12400 Clip 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-52111 Hose 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 09483-10503 Hose 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 09479-12400 Clip 4
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-02-51831 Nipple 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-53412 Clip 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81220 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31232 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 07095-20523 Cushion 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-53212 Clip 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81220 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31232 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? (425-S62-5251) Block
KIT-FLAG: _-
SCC:
SERIALNO: -
 K0713-001001

Wheel Loaders Komatsu / WA500-8E0 S/N H50151-UP(WA00037H) / DEF Piping, Heater Piping(D004002 : D0510-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
