Содержание Wheel Loaders Komatsu WA500-8E0 S/N H50151-UP(WA00037H)

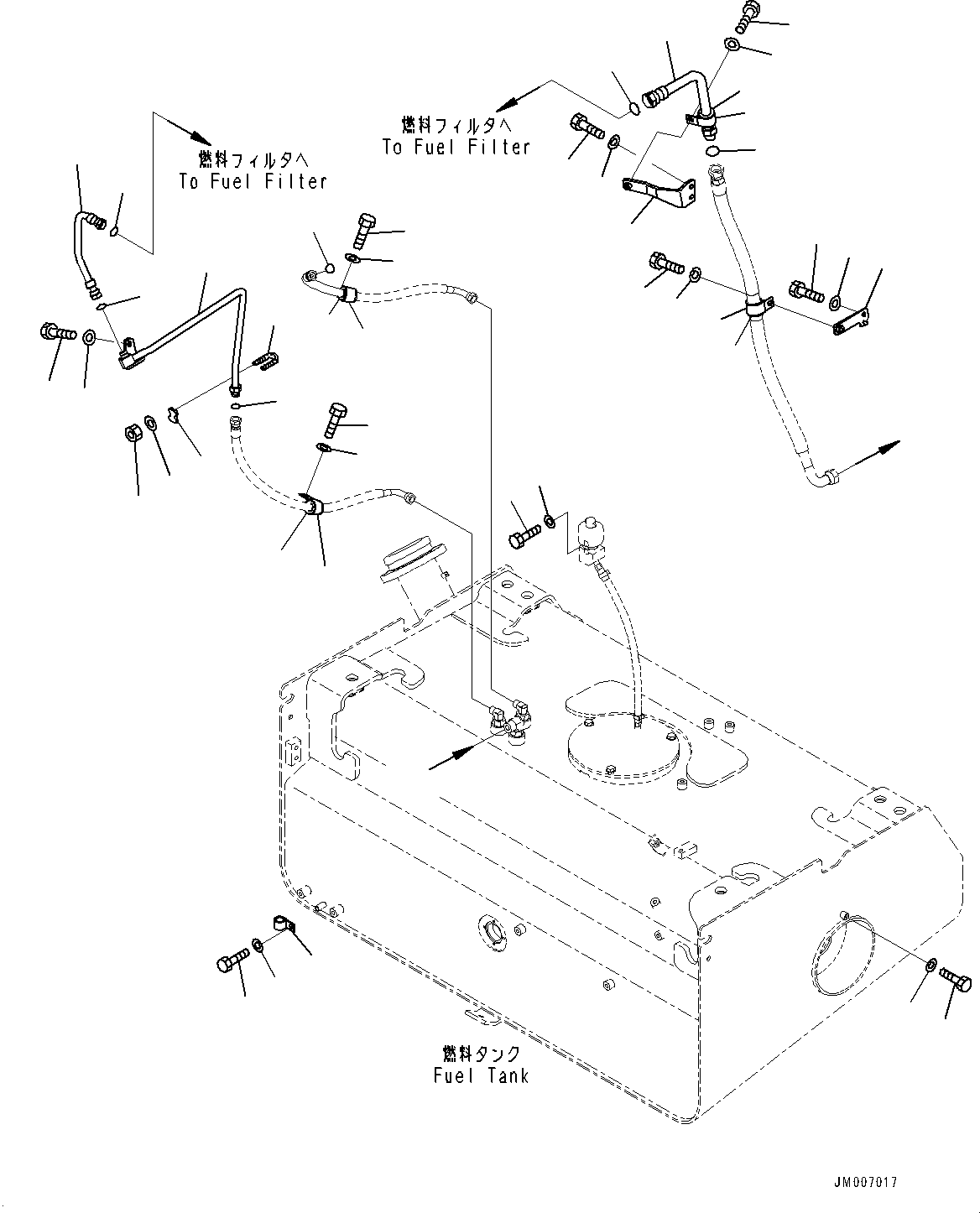

Fuel Tank, Fuel Quick Charge System, Piping Mounting(D002004 : D0100-002004)
Номер на схеме Каталожный номер Название Количество Детали
? 01010-81020 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 02896-11015 O-Ring 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-04-51161 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-04-51171 Bracket 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81025 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-04-41440 Bracket 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 07095-20523 Cushion 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 07095-20522 Cushion 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-53211 Clip 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 3
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 3
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-04-41170 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 02896-11009 O-Ring 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 425-04-51181 Tube 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81020 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 07283-31537 Clip 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 07283-51523 Seat 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-30823 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 418-62-51140 Nut 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-52711 Clip 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 07095-20419 Cushion 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 02896-11009 O-Ring 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81025 Bolt 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 2
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 04434-51910 Clip 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-81016 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-31032 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01010-D0812 Bolt 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-
? 01643-70823 Washer 1
SN: H50151-
KIT-FLAG: _-
SCC:
SERIALNO: H50151-

Wheel Loaders Komatsu / WA500-8E0 S/N H50151-UP(WA00037H) / Fuel Tank, Fuel Quick Charge System, Piping Mounting(D002004 : D0100-002004)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
