Содержание Excavators Komatsu PC35MR-3 S/N 16595-UP(0000460c)
Boom Swing Bracket (#18401-)(J006001 : J1210-009001)
Номер на схеме Каталожный номер Название Количество Детали
? 22F-70-31412 Bracket 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-31330 Bushing 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22M-70-38631 Bushing 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-31350 Bushing 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-21422 Pin 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-21430 Plate 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01252-71230 Bolt, Hexagon Socket Head 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01252-71230 Bolt, Hexagon Socket Head 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-21450 Plate, T=0.8mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-21460 Plate, T=0.5mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-21470 Pin 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 04082-00212 Lock 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81230 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81230 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 20T-70-81730 Spacer, T=1.0mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 20T-70-81760 Spacer, T=0.5mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-21151 Pin 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 07020-00000 Fitting, Grease 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-11310 Plate 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81230 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81230 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-11350 Spacer, T=0.5mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-11360 Spacer, T=1.0mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-21163 Pin 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-31460 Plate 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-82045 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-32060 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-31470 Spacer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22L-70-31480 Spacer 3
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 20T-70-81650 Lock 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81230 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81230 Bolt 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31232 Washer 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 20T-70-81710 Spacer, T=1.0mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 20S-70-81710 Spacer, T=1.0mm 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-70-31820 Cover 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 22F-62-33150 Cover 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-80830 Bolt 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-30823 Washer 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01010-81040 Bolt 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 01643-31032 Washer 2
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-
? 144-874-6970 Clip 1
SN: 18401-
KIT-FLAG: _-
SCC:
SERIALNO: 18401-

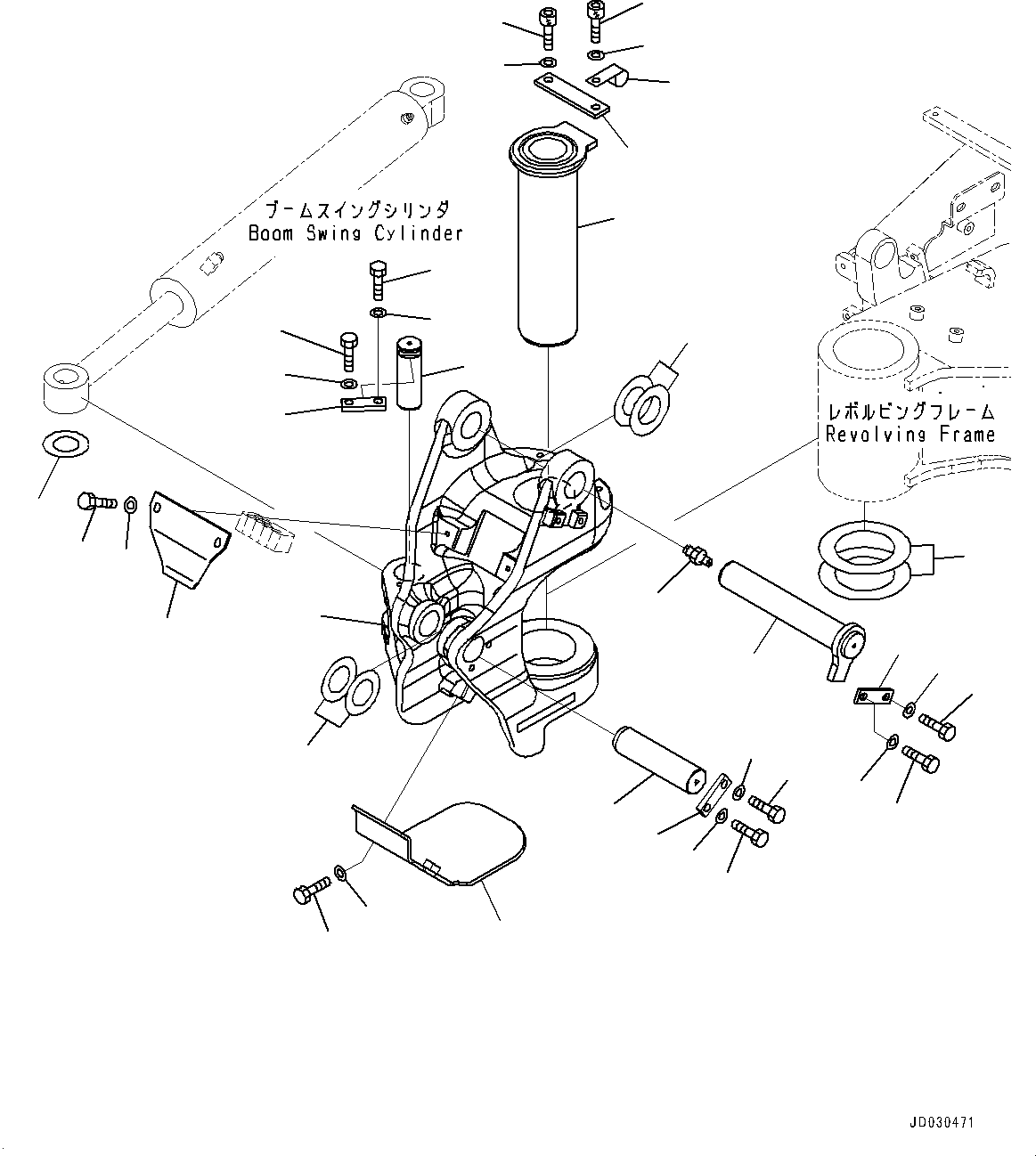

Excavators Komatsu / PC35MR-3 S/N 16595-UP(0000460c) / Boom Swing Bracket (#18401-)(J006001 : J1210-009001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
