Содержание Excavators Komatsu PC700LC-11 S/N 80013-UP(PC00032U)

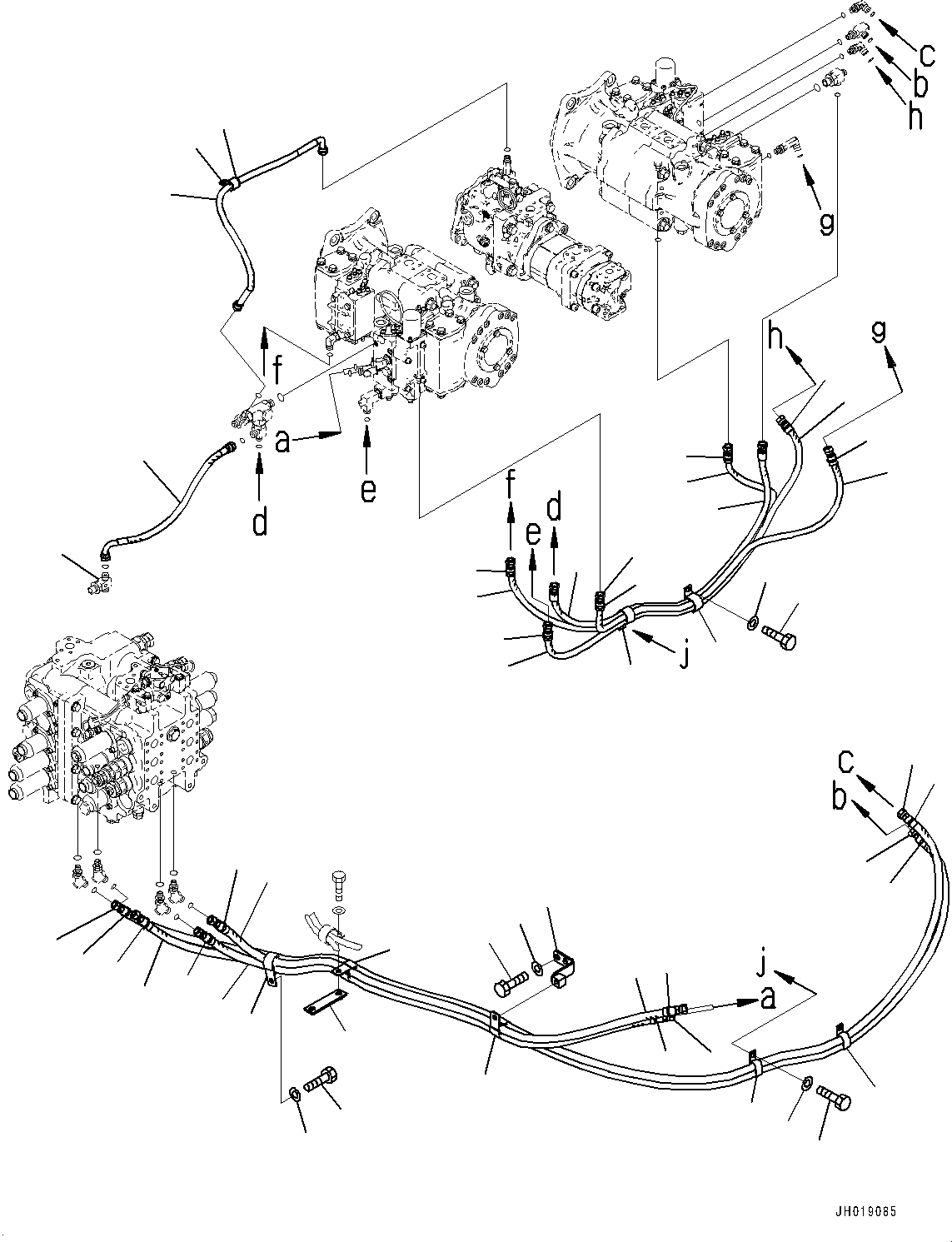

O.L.S.S. Piping(H020001 : H1810-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 02753-00316 Hose, Face Seal Type 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 21M-62-52220 Hose 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 418-U77-4880 Hose 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22790 Band, Red 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22810 Band, Yellow 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22820 Band, Blue 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22830 Band, White 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 02774-00312 Hose 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 22P-62-21470 Hose 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 22U-62-43670 Hose 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22820 Band, Blue 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22840 Band, Black 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-62-22860 Band, Brown 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 23T-62-12160 Clip 3
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01010-81230 Bolt 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01643-31232 Washer 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 20Y-06-21240 Plate 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 21M-62-51450 Bracket 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01010-81225 Bolt 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01643-31232 Washer 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 04435-51912 Clip 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01010-81230 Bolt 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01643-31232 Washer 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 113-899-7950 Clip 2
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01010-81230 Bolt 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 01643-31232 Washer 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 02775-00308 Hose 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 07095-20314 Cushion 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 04434-52112 Clip 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? 02775-00305 Hose 1
SN: 80013-
KIT-FLAG: _-
SCC:
SERIALNO: 80013-
? (21M-62-14420) Tee
KIT-FLAG: _-
SCC:
SERIALNO: -
 H0110-001003

Excavators Komatsu / PC700LC-11 S/N 80013-UP(PC00032U) / O.L.S.S. Piping(H020001 : H1810-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
