Содержание Wheel Loaders Komatsu WA250-6 S/N 75053-UP(0000453c)
Battery Case, Cover (#75053-)(E003001 : E0120-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 418-06-31115 Cover,L.H. 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01010-81020 Bolt 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01643-31032 Washer 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 415-54-11980 Cushion 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 418-06-31522 Cover,L.H. 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 416-09-12230 • Hinge 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01010-81020 Bolt 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01643-31032 Washer 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 421-06-24230 Bar 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01641-20812 Washer 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 04050-12015 Pin, Cotter 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 421-09-12322 Holder 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01220-40408 Screw 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01220-40410 Screw 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01641-20405 Washer 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01640-20408 Washer 4
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 23S-54-36560 Seal, Door 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 418-979-A110 Lock 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 418-06-31125 Cover,R.H. 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01010-81020 Bolt 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01643-31032 Washer 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 415-54-11980 Cushion 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 418-06-31532 Cover,R.H. 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 416-09-12230 • Hinge 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01010-81020 Bolt 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01643-31032 Washer 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 421-06-24230 Bar 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01641-20812 Washer 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 04050-12015 Pin, Cotter 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 421-09-12322 Holder 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01220-40408 Screw 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01220-40410 Screw 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01641-20405 Washer 3
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01640-20408 Washer 4
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 23S-54-36560 Seal, Door 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 418-979-A110 Lock 1
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 418-06-31510 Holder 2
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 417-06-11123 Rod 4
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01643-30823 Washer 4
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 01580-10806 Nut 8
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-
? 419-06-31370 Rubber 4
SN: 75053-
KIT-FLAG: _-
SCC:
SERIALNO: 75053-

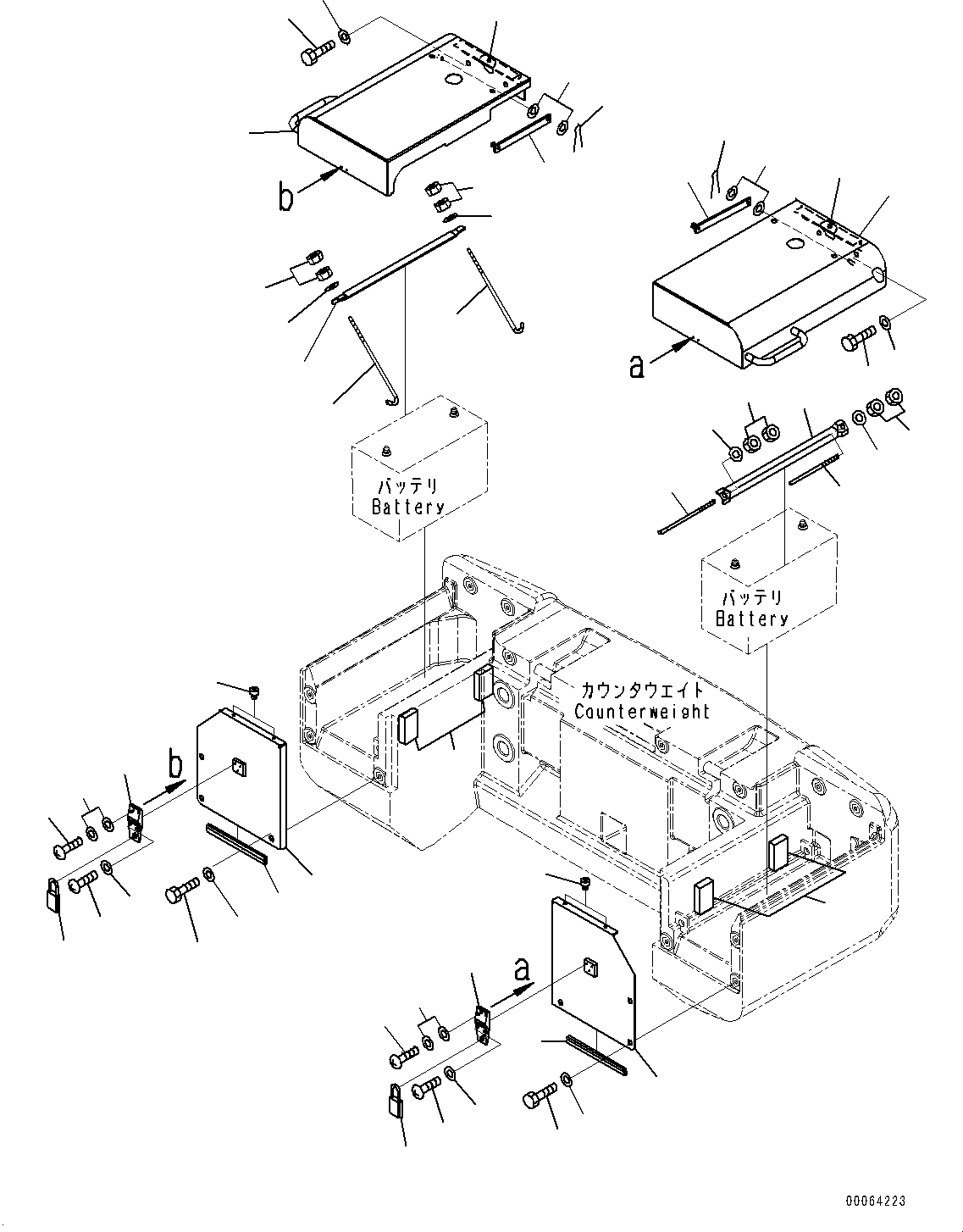

Wheel Loaders Komatsu / WA250-6 S/N 75053-UP(0000453c) / Battery Case, Cover (#75053-)(E003001 : E0120-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
