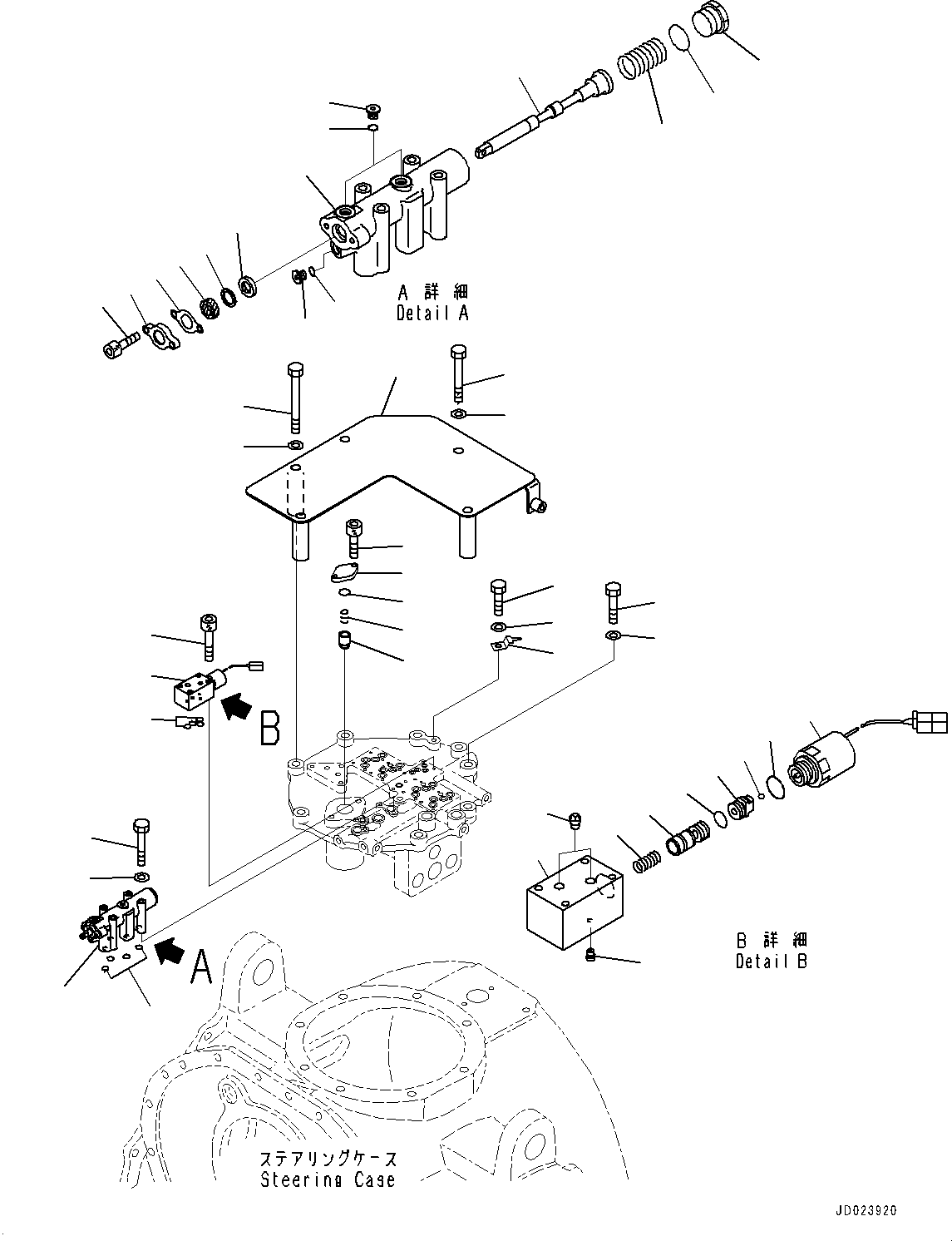

Содержание Bulldozers Komatsu D475ASD-5E0 S/N 30147-UP (Mining Spec.)(0000437c)
Power Train, Component (#30147-)(F002030 : F2300-001030)
Номер на схеме Каталожный номер Название Количество Детали
? 198-22-60002 Power Train Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-13-49110 • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-72085 • O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-73050 • O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61660 • Bolt 15
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61675 • Bolt 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • Washer 16
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-49-46260 • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61645 • Bolt 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • Washer 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-75325 • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-73045 • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-72085 • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-72065 • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61645 • Bolt 17
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • Washer 19
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-49-46260 • Bracket 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61660 • Bolt 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • Washer 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61665 • Bolt 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 175-911-7290 • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • Washer 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61655 • Bolt 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-

Bulldozers Komatsu / D475ASD-5E0 S/N 30147-UP (Mining Spec.)(0000437c) / Power Train, Component (#30147-)(F002030 : F2300-001030)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
