Содержание Bulldozers Komatsu D475ASD-5E0 S/N 30147-UP (Mining Spec.)(0000437c)

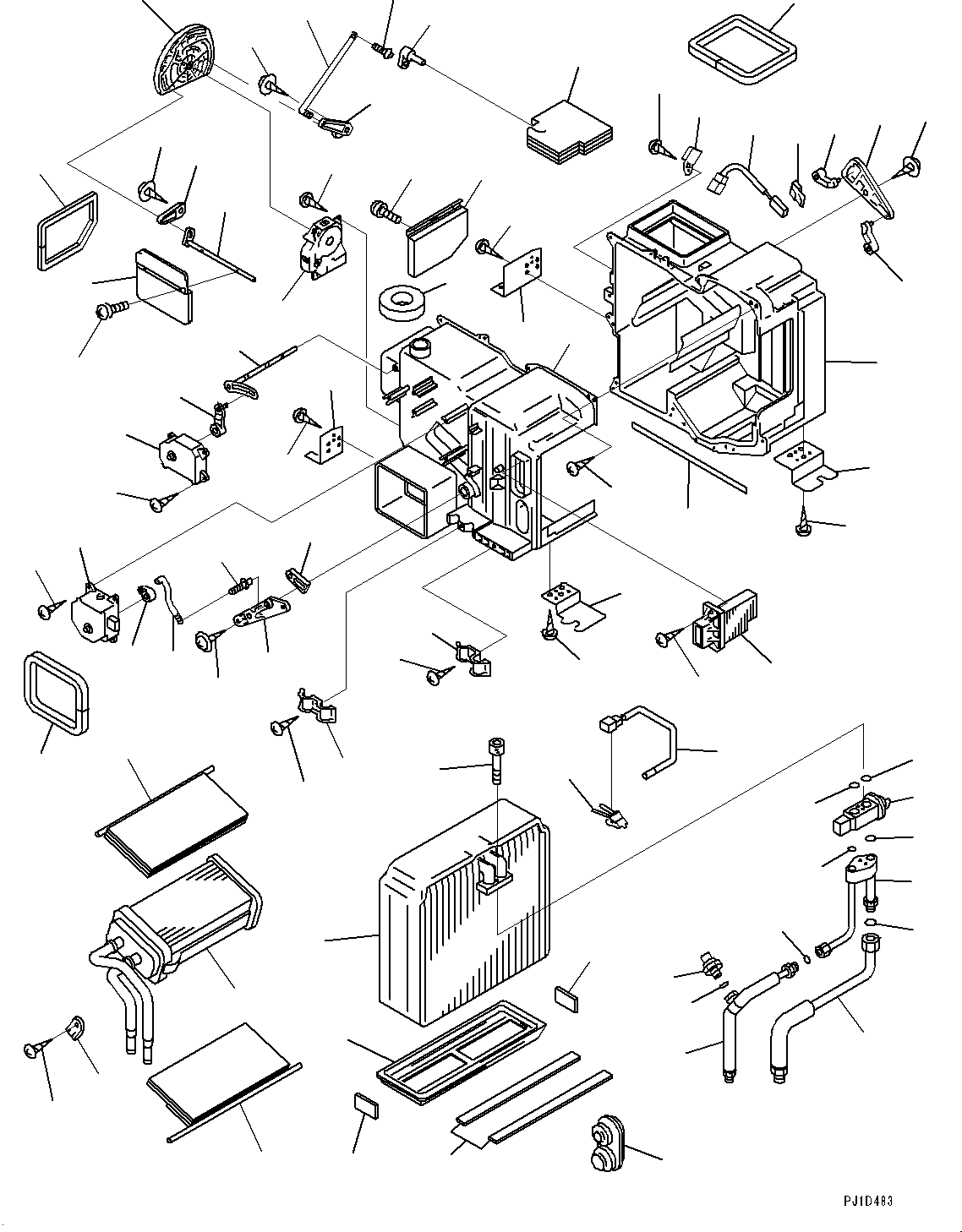

Floor Frame, Air Conditioner Unit (#30147-)(K019026 : K2110-005025)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-979-6821 Air Conditioner Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND448800-5222 • Air Conditioner Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND245450-2221 • • Case 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND245450-1721 • • Case 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116569-5010 • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND447600-4970 • • Evaporator 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949142-0030 • • • O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116120-7990 • • Core Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND447500-1390 • • Valve 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949046-2150 • • Bolt 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND446870-5650 • • Tube 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949142-0030 • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949142-0010 • • • O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND077500-0710 • • Thermistor 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND246690-2840 • • Clamp 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116650-8800 • • Door Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116650-8820 • • Door Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116650-8840 • • Door Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116640-4652 • • Damper Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND443440-0030 • • Switch, Pressure 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949142-0040 • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND446830-3880 • • Tube 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND446810-9520 • • Tube 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949142-0030 • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146678-4930 • • Packing 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949321-9940 • • Grommet 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND246770-6990 • • Clamp 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND017231-1400 • • Clamp 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND017660-3490 • • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND170400-4310 • • Sensor Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146690-6020 • • Clamp 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND246634-6010 • • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND499300-2051 • • Power Unit 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND063700-7200 • • Servo Motor Assembly 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND063700-7210 • • Servo Motor Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116569-5020 • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-0930 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-0960 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116662-4850 • • Shaft 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116569-5030 • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-0940 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-0951 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116569-5041 • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116569-5051 • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116662-4860 • • Shaft 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116569-5062 • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-0920 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-0910 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949008-0460 • • Screw, Tapping 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 17M-911-3290 • • Clamp 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146535-1311 • • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146535-0411 • • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146525-6070 • • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND91310-03081 • • Screw 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND949001-1730 • • Screw, Tapping 23
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND90930-05121 • • Screw 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND90930-06141 • • Screw 8
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146535-0421 • • Bracket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND90930-05161 • • Screw 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116682-3440 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND017730-8380 • • Lever 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND116660-2770 • • Door Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146698-6930 • • Packing 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146698-6950 • • Packing 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146698-8480 • • Packing 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146637-5650 • • Packing 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146647-0712 • • Packing 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? ND146647-3880 • • Packing 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-

Bulldozers Komatsu / D475ASD-5E0 S/N 30147-UP (Mining Spec.)(0000437c) / Floor Frame, Air Conditioner Unit (#30147-)(K019026 : K2110-005025)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
