Содержание Excavators Mining Komatsu PC5500-6 S/N 15166(G15166)

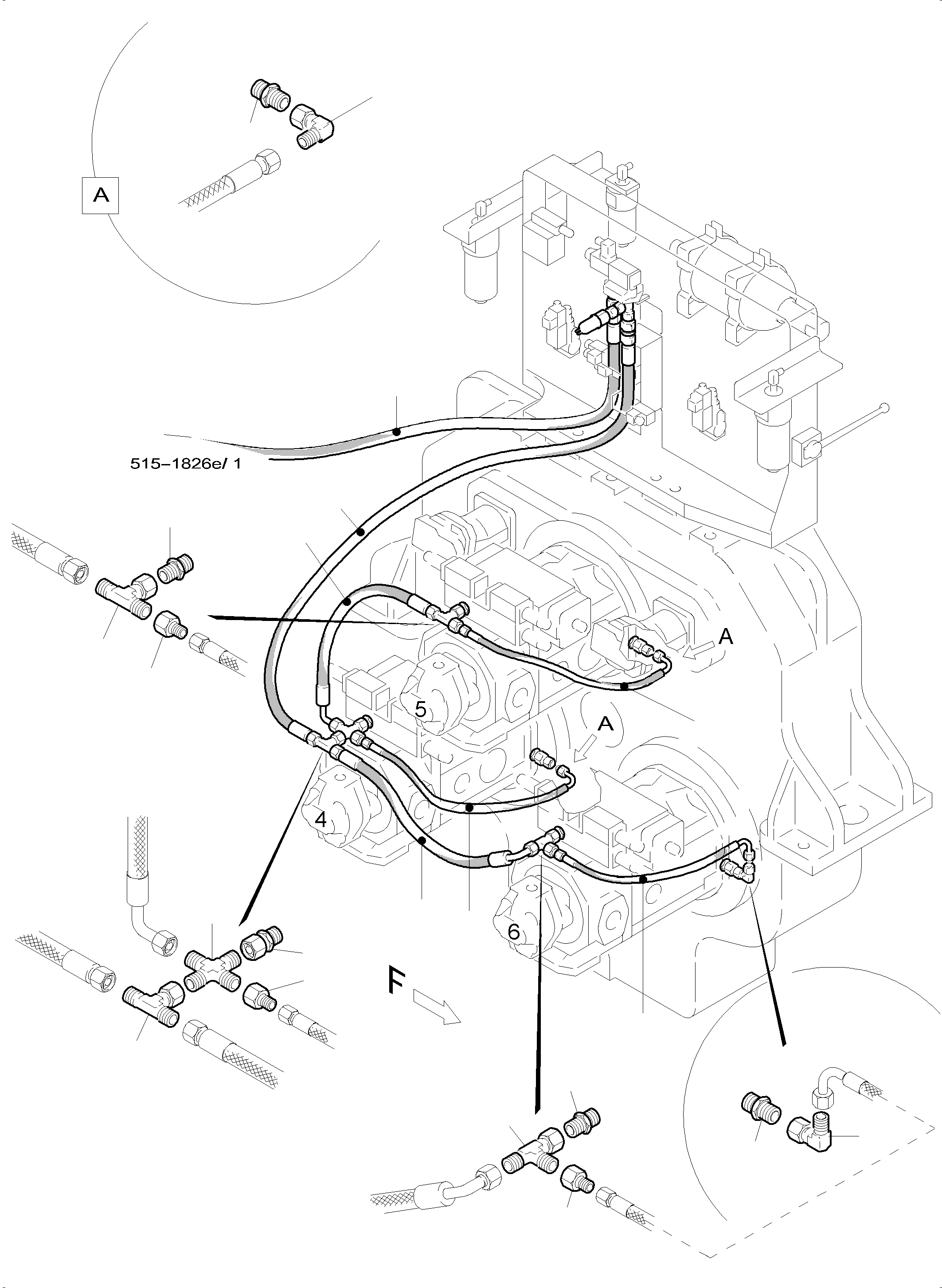

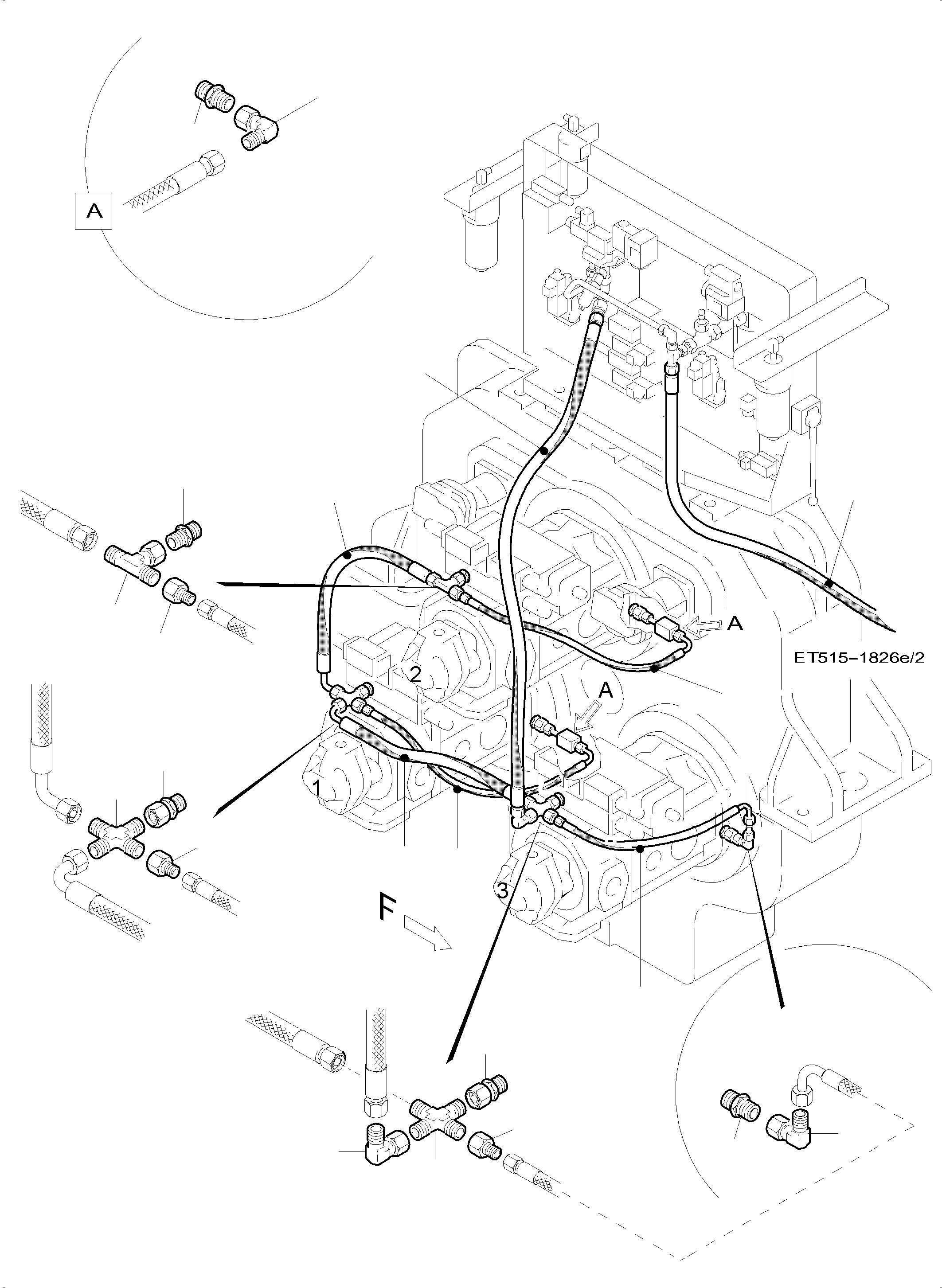

Main Pump Control(515-1826h : 515-1826h)
Номер на схеме Каталожный номер Название Количество Детали
? 653 512 40 Hose assy. DN 08 x 770 6
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 08 x 770
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 588 40 Hose assy. DN 16 x 850 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16 x 850
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 653 514 40 Hose assy. DN 16 x 700 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16 x 700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 823 98 Hose assy. DN 16 x 1750 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16 x 1750
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 211 40 Orifice 1.7 6
EnglischBem:
DeutschBem:
DeutschDesc: Blende 1.7
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 156 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 241 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 396 40 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 408 99 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 169 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 613 98 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 159 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 923 98 Hose assy. DN 08 x1670 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 08 x1670
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
