Содержание Bulldozers Komatsu D475ASD-5E0 S/N 30147-UP(0000435c)

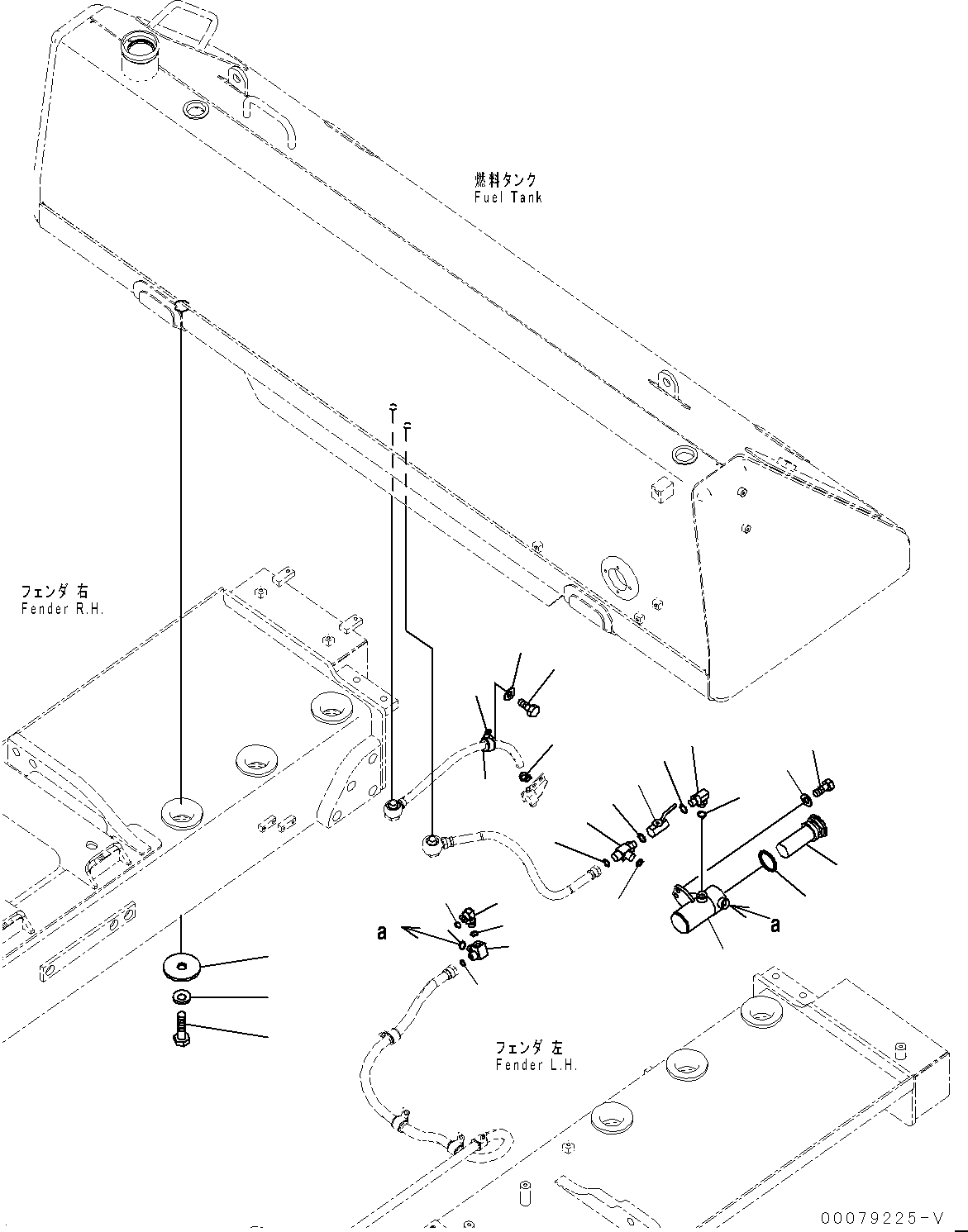

Fuel Tank, Fuel Piping (#30147-)(D002002 : D0100-002002)
Номер на схеме Каталожный номер Название Количество Детали
? 198-09-31210 Clamp 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 04434-53212 Clip 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07095-20523 Cushion 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-81225 Bolt 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31232 Washer 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01011-82715 Bolt 6
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-32780 Washer 6
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-04-31210 Plate 6
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-04-65452 Case 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 195-04-11150 Strainer 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-03065 O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-81235 Bolt 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31232 Washer 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-04-65590 Elbow 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 02782-10516 Elbow 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07002-12034 O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 02896-11015 O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 14X-04-21630 Elbow 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 14X-04-21620 Valve 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07002-12034 O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 419-62-33291 Tee 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07002-12034 O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 02896-11015 O-ring 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-

Bulldozers Komatsu / D475ASD-5E0 S/N 30147-UP(0000435c) / Fuel Tank, Fuel Piping (#30147-)(D002002 : D0100-002002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
