Содержание Bulldozers Komatsu D475ASD-5E0 S/N 30147-UP(0000435c)

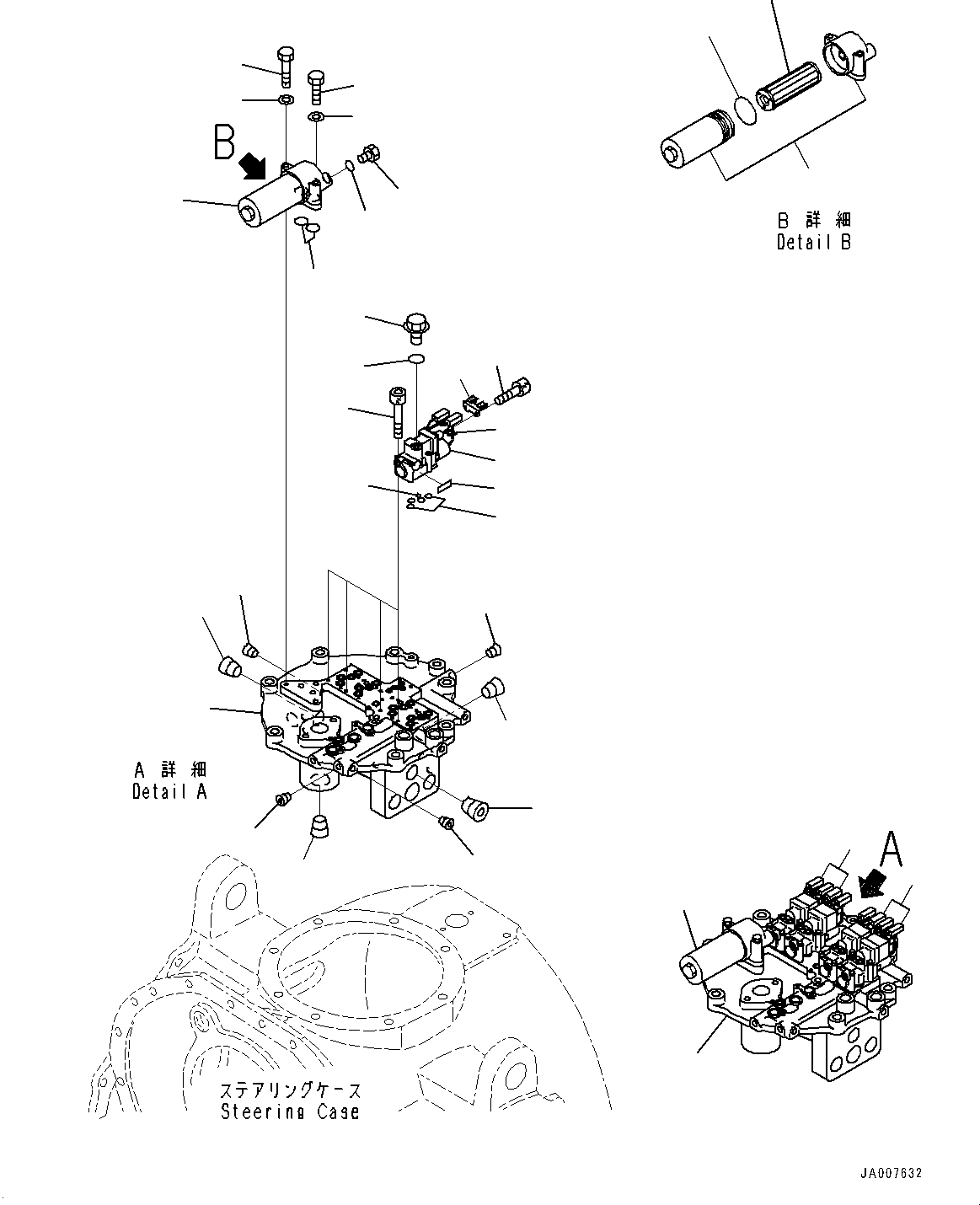

Power Train, Steering Valve (2/2) (#30147-)(F002029 : F2300-001029)
Номер на схеме Каталожный номер Название Количество Детали
? 198-22-60002 Power Train Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-22-61002 • Steering Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-22-62003 • • Valve Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 195-22-71101 • • • Valve Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 195-22-71111 • • • • Valve Body 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 195-22-71120 • • • • Spool 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 195-22-76130 • • • • Spring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 362-15-15550 • • • • Plug 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07002-63034 • • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 700-22-11270 • • • • Plate 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01252-70616 • • • • Bolt, Hexagon Socket Head 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 700-22-11421 • • • • Gasket 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 700-22-11261 • • • • Seal, Dust 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 700-22-11430 • • • • Collar 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 700-22-11252 • • • • U-packing 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 723-11-18190 • • • • Plug 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07002-61023 • • • • O-ring 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-72015 • • • O-ring 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-80895 • • • Bolt 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-30823 • • • Washer 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-22-62100 • • • Valve Assembly 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? • • • • Valve Body 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Spool 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Spring, L=24.5mm 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Valve 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Plug 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Solenoid 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Ball 1
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? • • • • Plug 2
SN: 30147-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30147-
? 07000-72010 • • • O-ring 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01252-70650 • • • Bolt 4
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 08193-20010 • • • Clip 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-81020 • • • Bolt 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31032 • • • Washer 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07750-01623 • • • Valve 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07750-01628 • • • Spring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 709-25-11670 • • • Cover 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 07000-72021 • • • O-ring 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01252-60616 • • • Bolt, Hexagon Socket Head 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01010-61660 • • Bolt 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • • Washer 2
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 198-22-65152 • • Cover 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01011-61690 • • Bolt 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • • Washer 3
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01011-61655 • • Bolt 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-
? 01643-31645 • • Washer 1
SN: 30147-
KIT-FLAG: _-
SCC:
SERIALNO: 30147-

Bulldozers Komatsu / D475ASD-5E0 S/N 30147-UP(0000435c) / Power Train, Steering Valve (2/2) (#30147-)(F002029 : F2300-001029)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
