Содержание Excavators Mining Komatsu PC4000-6 S/N 08263(G08263)

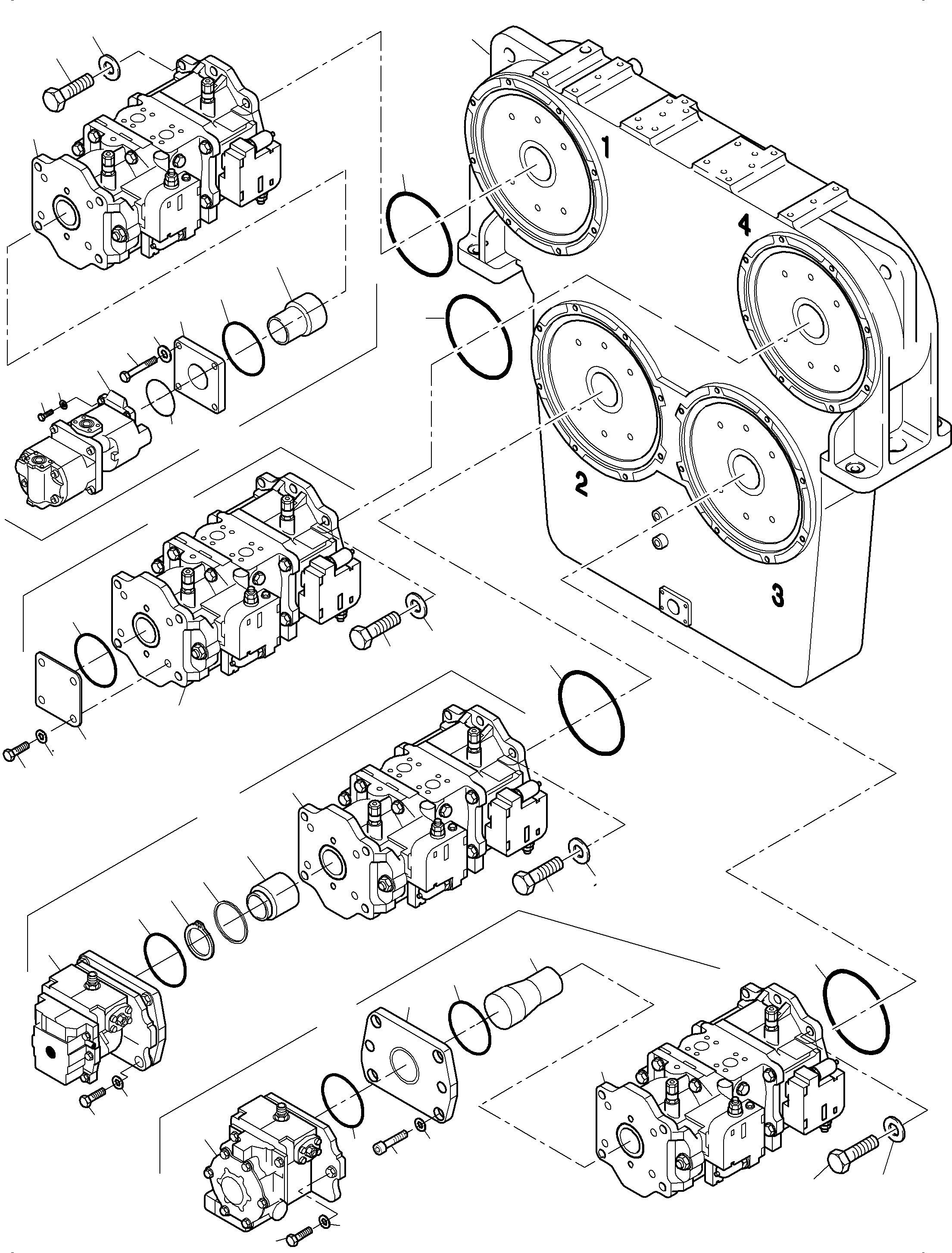

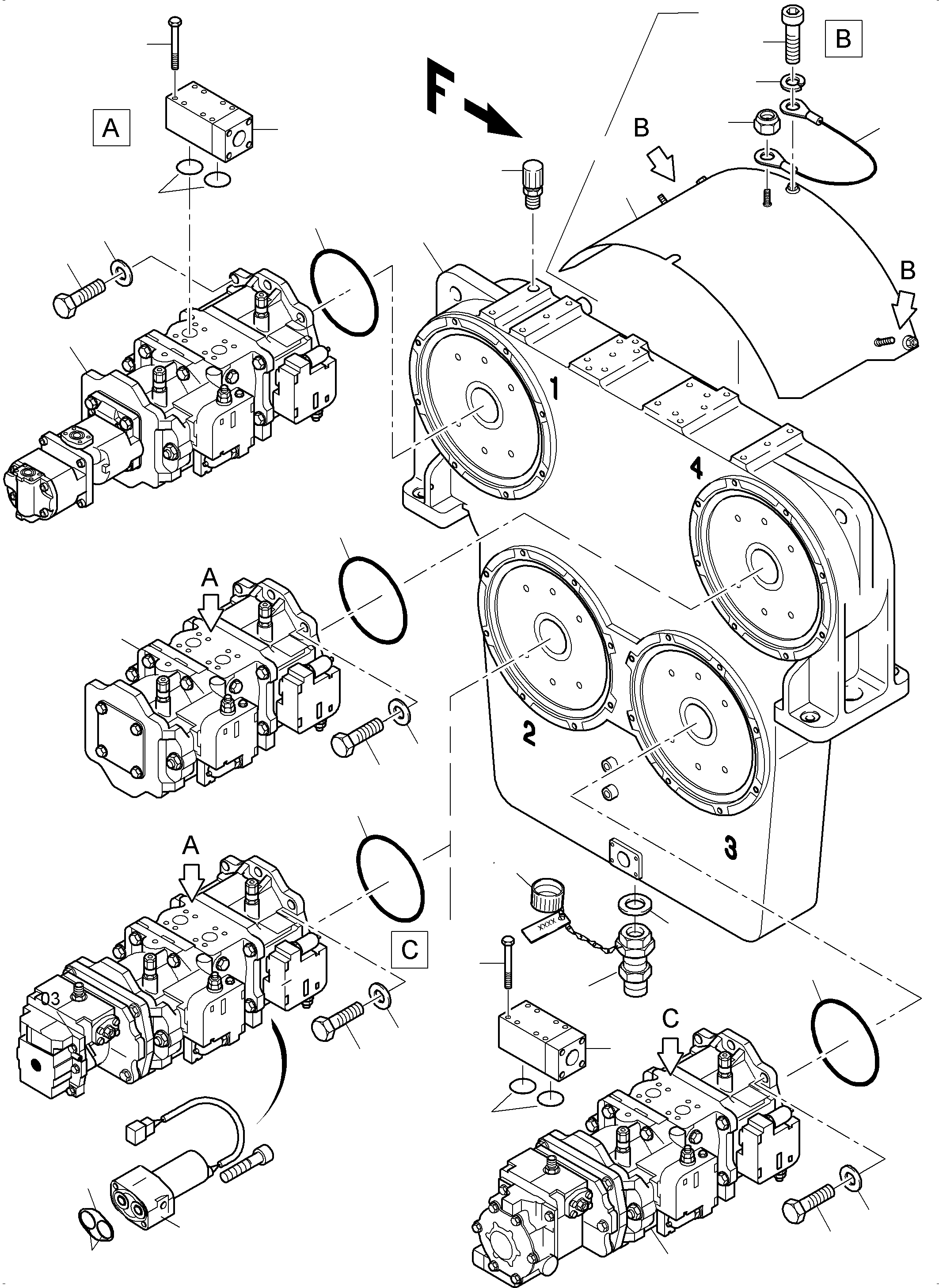

Pump Mounting; Cover PDG(359-1230a : 359-1230a)
Наименование Страница Код страницы
Pump distributor gear 991-1324a 991-1324a

Номер на схеме Каталожный номер Название Количество Детали
? 7082K00210 Main pump assy. fig-nos. 20-28, 50 1
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 20-28, 50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K00220 Main pump assy. fig-nos. 25,27, 30-36, 50 1
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 25,27,30-36, 50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K00230 Main pump assy. fig-nos. 27, 40-48, 50 1
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 27,40-48, 50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K00240 Main pump assy. fig-nos. 25,27, 50-53 1
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 25,27, 50-53
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 983 40 Bridge 3
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 346 40 Bleeder valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 086 99 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 495 40 Quick disconnect coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Schnellverschlsskupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 496 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 471 99 Washer 24
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 888 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 568 98 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 453 98 Flange seal 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 349 40 Bridge 1
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7055131210 Gear pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Getriebepumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0737221240 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01643 31232 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07000A2125 O-Ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01010 61455 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01643 31445 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K19220 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07000 A 5165 O-Ring 4
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K19210 Coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7081G00110 Fan pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Lьfterpumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01010 61445 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K19240 Snap ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0406503515 Snap ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K19230 Coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7081H00050 Fan pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Lьfterpumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0101062470 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0164332460 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07000A5180 O-Ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0125292050 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0164352060 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K19260 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K19250 Coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K01210 Main pump 4
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K11931 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0101061435 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7022107640 Solenoid valve 6
EnglischBem:
DeutschBem:
DeutschDesc: Magnetventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K16320 O-Ring 6
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7082K16310 O-Ring 12
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 176 40 Cover assy. consist. of fig nos 61-65 1
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckung kpl. best. aus Bild Nr. 61-65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 175 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 202 40 Lock washer 3
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 141 99 Screw 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 896 40 Wire assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Seil kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 790 105 73 Installation kit gear pump, item 21-25,27,28 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Anbausatz Getriebepumpe, Pos. 21-25,27,28
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 790 106 73 Installation kit fan pump, item 25,27,31-36 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Anbausatz Lьfterpumpe, Pos. 25,27,31-36
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 790 107 73 Installation kit fan pump, item 27,41-45,48 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Anbausatz Lьfterpumpe, Pos. 27,41-45,48
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 971 154 00 O-ring 4
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
