Содержание Excavators Komatsu PC1250SP-8R S/N 35201-UP (Extreme Hot Area Arrangement)(0000433c)

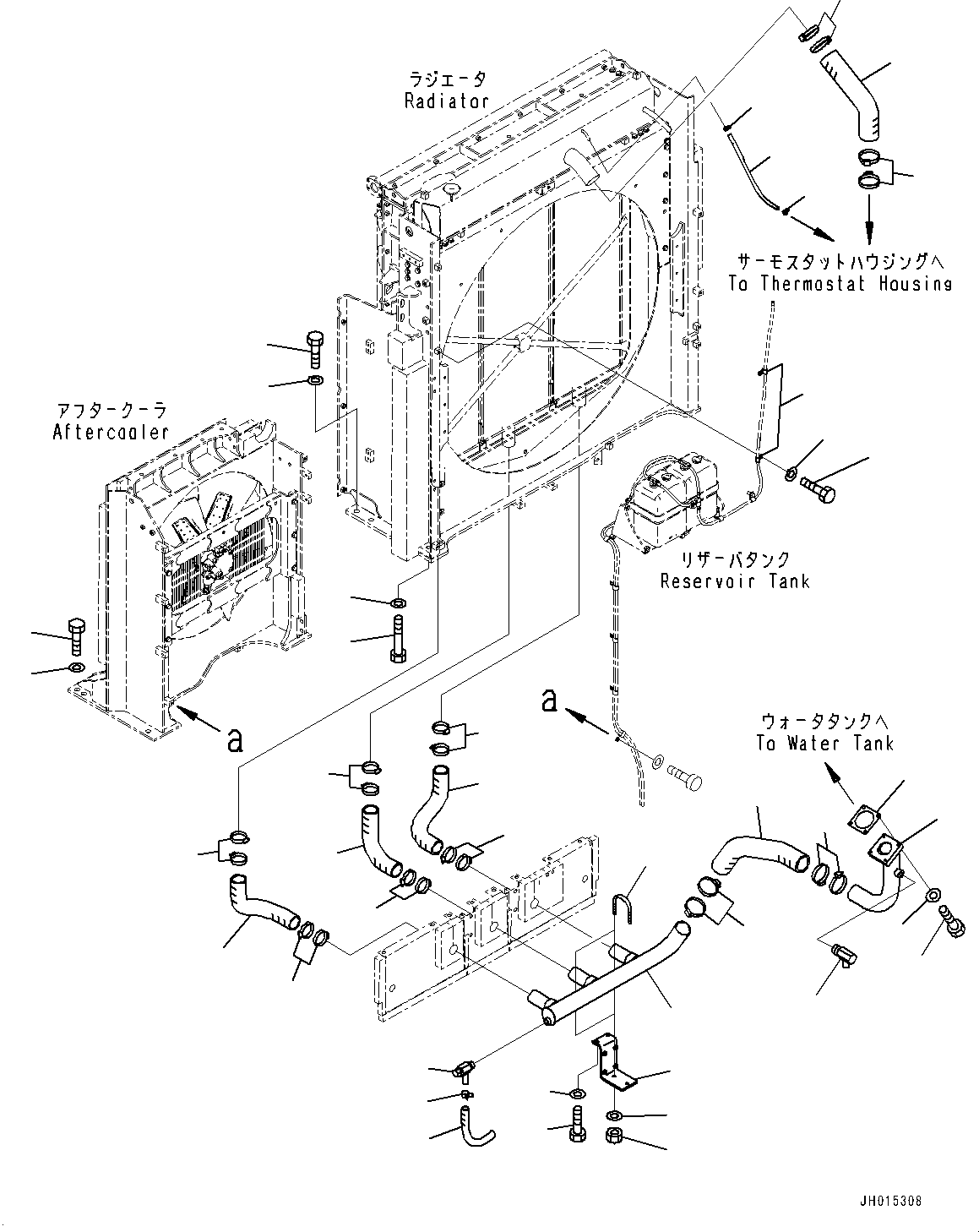

Cooling System, Mounting Parts and Tank Piping (#35542-)(C001028 : C0100-003021A)
Номер на схеме Каталожный номер Название Количество Детали
? 01010-82065 Bolt 6
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01010-82090 Bolt 5
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01643-32060 Washer 11
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01010-82065 Bolt 5
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01643-32060 Washer 5
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 04434-51210 Clip 2
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01010-81020 Bolt 2
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01643-31032 Washer 2
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 21N-03-42841 Tube 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 195-03-41481 Gasket 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01010-81045 Bolt 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01643-31032 Washer 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 202-981-1340 Joint 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 21N-03-41731 Hose 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07289-00095 Clamp 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 209-03-42351 Tube 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07283-37663 Clip 2
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01597-01009 Nut 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01643-31032 Washer 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 21N-03-42360 Bracket 2
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01010-81230 Bolt 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 01643-31232 Washer 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 209-03-42411 Hose 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07289-00070 Clamp 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 209-03-42421 Hose 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07289-00070 Clamp 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 209-03-42431 Hose 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07289-00070 Clamp 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07730-50004 Valve, Drain 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07270-31525 Tube 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07285-00180 Clip 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 21N-03-41741 Hose 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07289-00095 Clamp 4
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07260-20945 Hose 1
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-
? 07281-00197 Clamp 2
SN: 35201-
KIT-FLAG: _-
SCC:
SERIALNO: 35201-

Excavators Komatsu / PC1250SP-8R S/N 35201-UP (Extreme Hot Area Arrangement)(0000433c) / Cooling System, Mounting Parts and Tank Piping (#35542-)(C001028 : C0100-003021A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
