Содержание Excavators Mining Komatsu PC4000-6E S/N 08254(G08254)

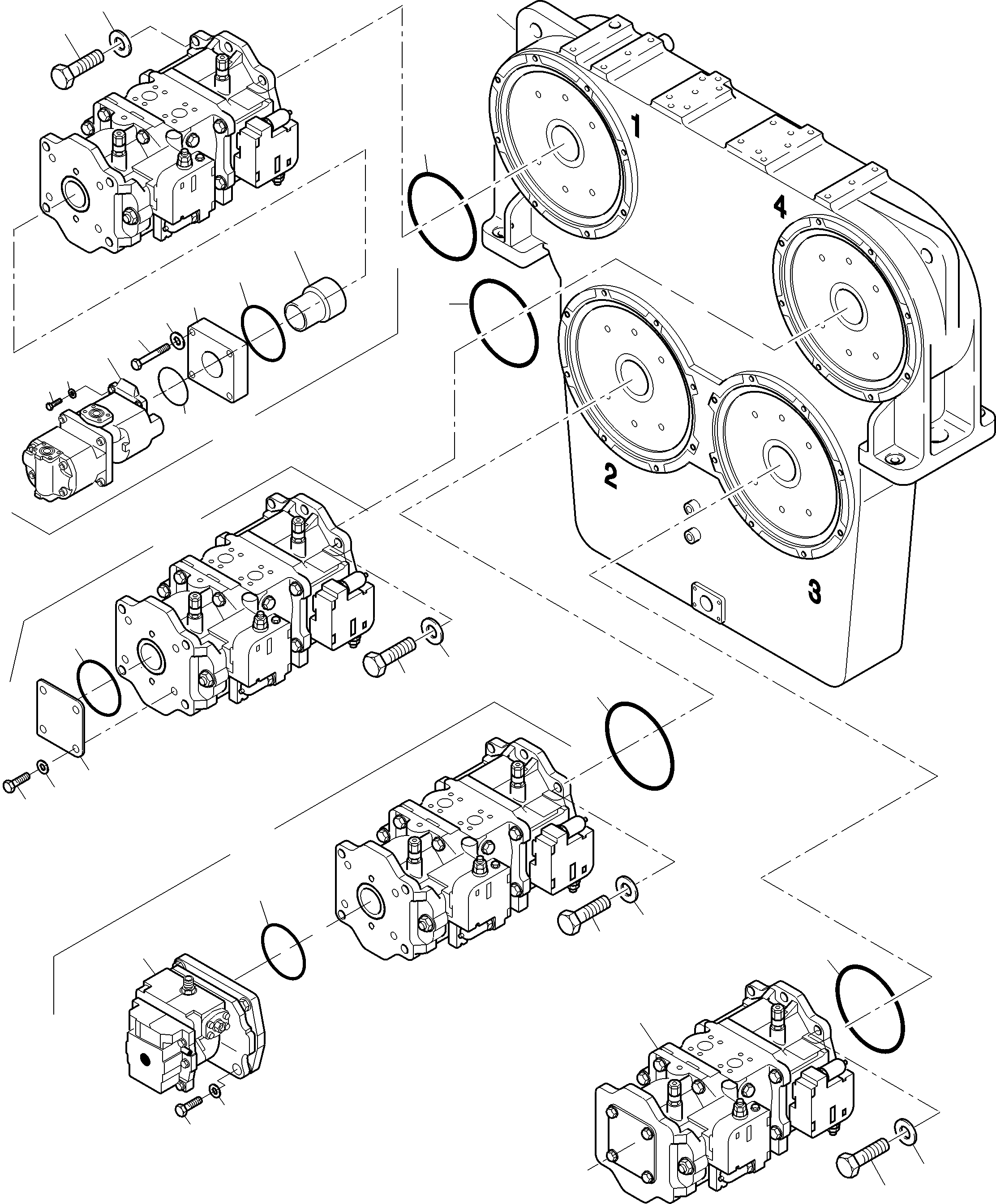

Pump Mounting; Cover PDG(356-1232a : 356-1232a)
Наименование Страница Код страницы
Pump distributor gear 991-1324a 991-1324a

Номер на схеме Каталожный номер Название Количество Детали
? 8870169940 Main pump assy. fig-nos. 20-28 1
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 20-28
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 8870169950 Main pump assy. fig-nos. 25,27,30,31 1
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 25,27,30,31
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 8870169960 Main pump assy. fig-nos. 25,27,52,53 2
EnglischBem:
DeutschBem:
DeutschDesc: Hauptpumpe kpl. Bild-Nr. 25,27,52,53
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 983 40 Bridge 3
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 346 40 Bleeder valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 086 99 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 495 40 Quick disconnect coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Schnellverschlusskupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 496 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 497 40 Counter part to fig-no. 10 1
EnglischBem:
DeutschBem:
DeutschDesc: Gegenstьck zu Bild-Nr. 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 471 99 Washer 24
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 888 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 568 98 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 453 98 Flange seal 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 349 40 Bridge 1
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 88B0908882 Gear pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Getriebepumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0737221240 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01643 31232 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07000A2125 O-Ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01010 61455 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01643 31445 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 8810153291 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07000 A 5165 O-Ring 3
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 8810158368 Coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 8870174120 Fan pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Lьfterpumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 01010 61445 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 8870158303 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0101061435 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 176 40 Cover assy. consist. of fig nos 61-65 1
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckung kpl. best. aus Bild Nr. 61-65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 175 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 202 40 Lock washer 3
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 141 99 Screw 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 896 40 Wire assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Seil kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 971 154 O-ring 4
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
