Содержание Excavators Mining Komatsu PC4000-6E S/N 08254(G08254)

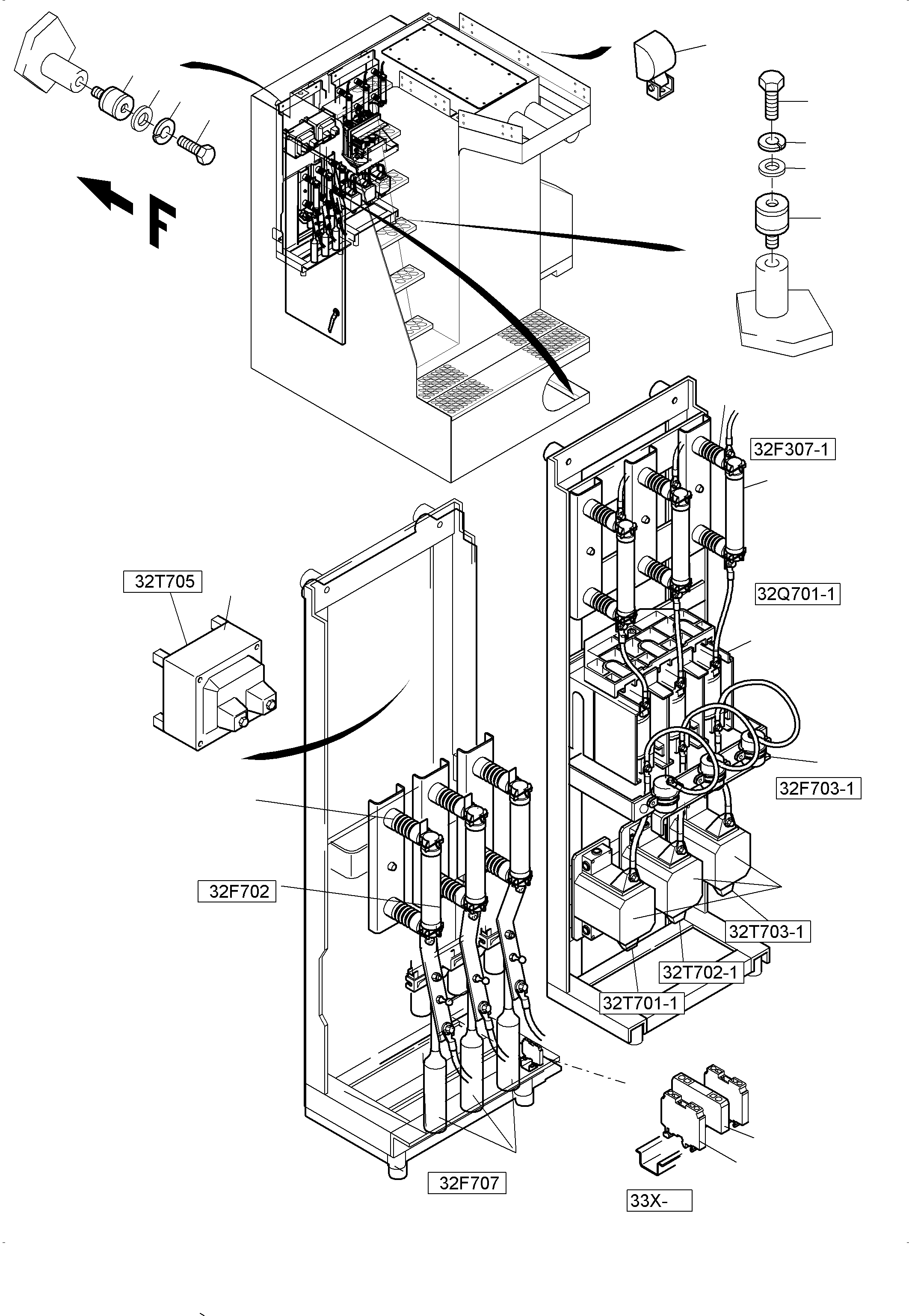

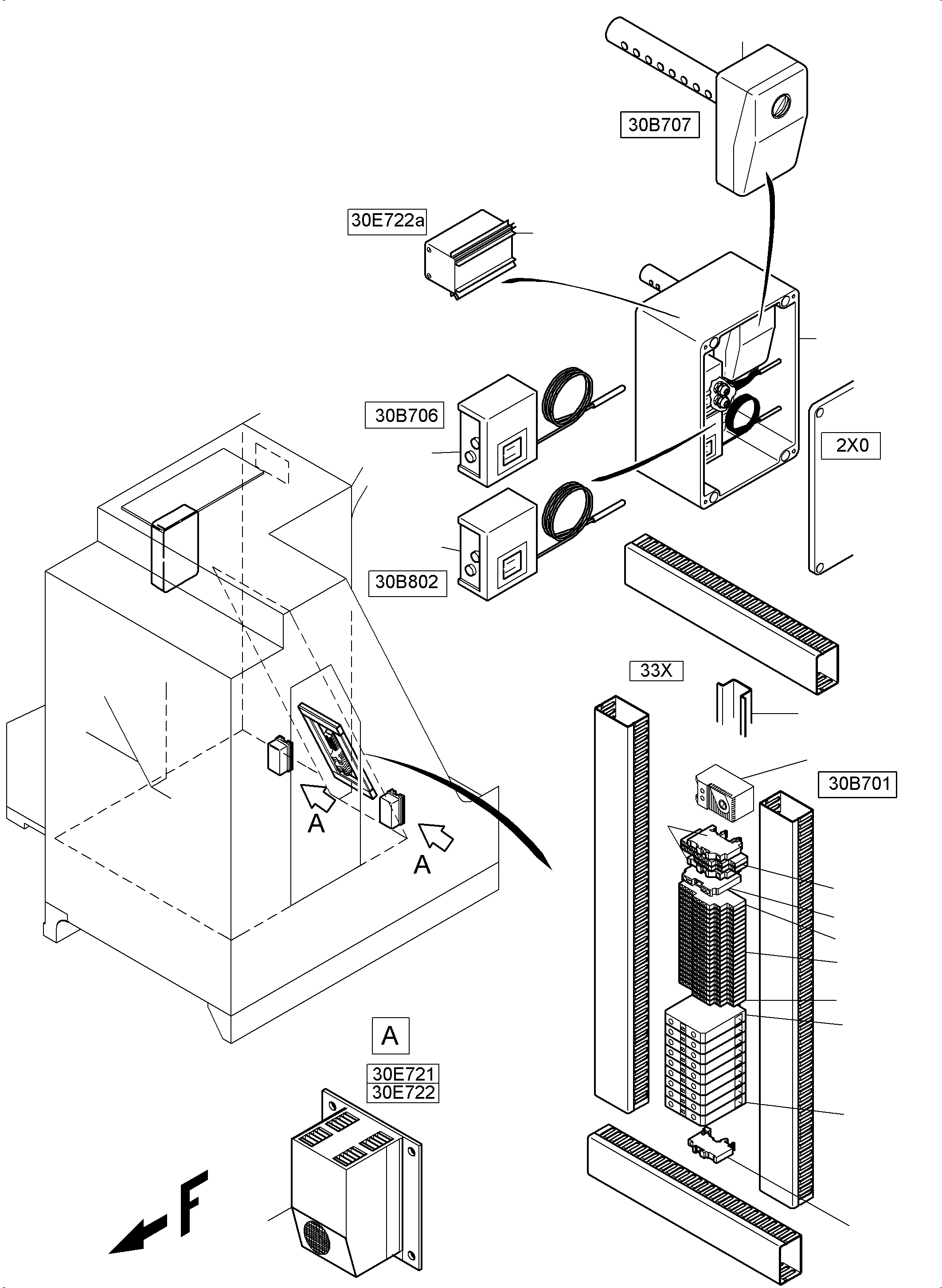

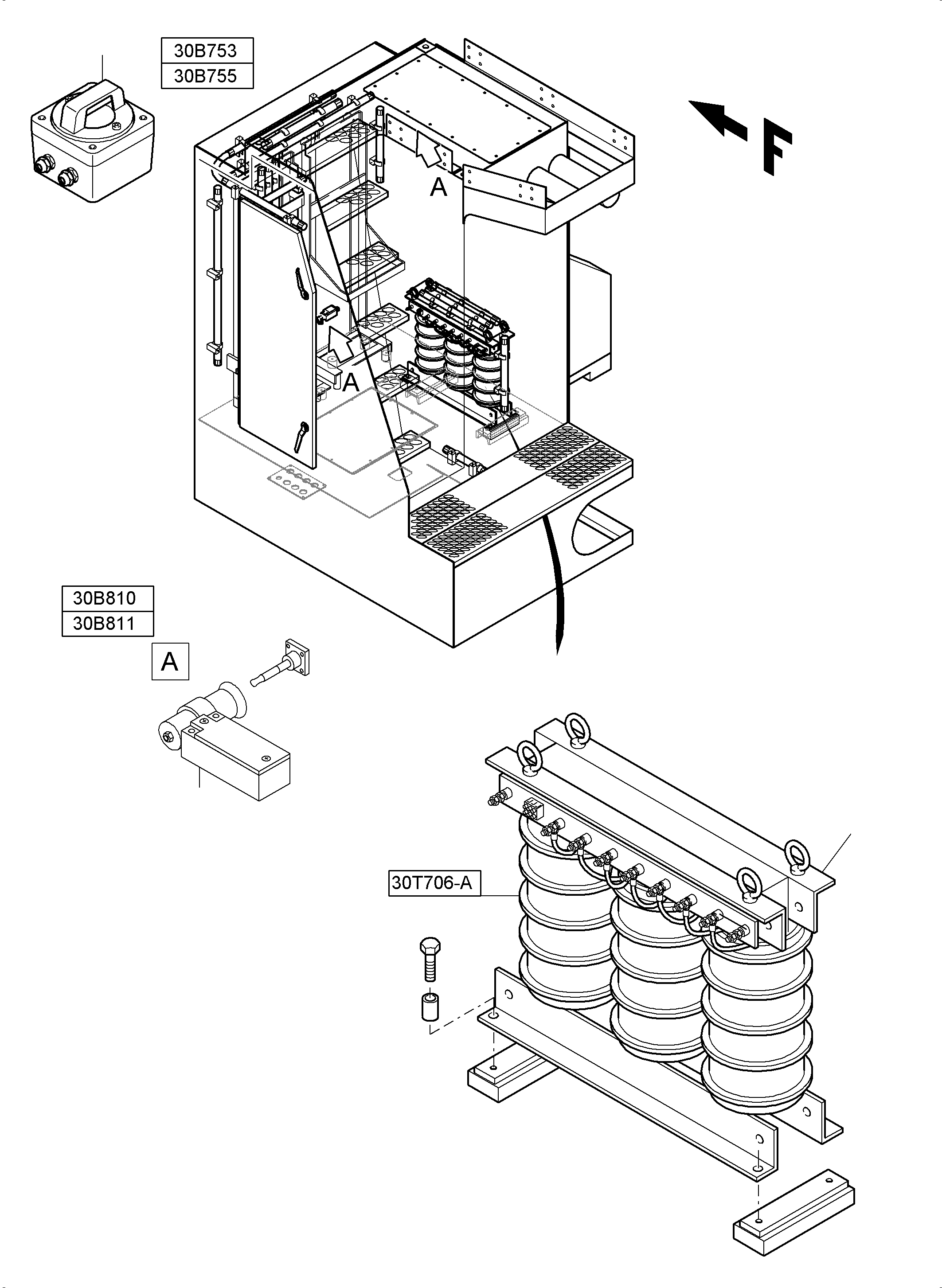

Switch Cabinet (MS)(991-1540 : 991-1540)
Номер на схеме Каталожный номер Название Количество Детали
? 978 468 40 MV-switch cabinet,incl fig no 02, 61-101 1
EnglischBem:
DeutschBem:
DeutschDesc: MS-Schaltschrank kpl., einschl. Bild Nr. 02, 61-101
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 345 40 MV switch cabinet incl fig no 03-30 1
EnglischBem:
DeutschBem:
DeutschDesc: MS Schaltschrank kpl. einschl. Bild Nr. 03-30
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 312 40 MV switch cabinet incl fig no 31-33 1
EnglischBem:
DeutschBem:
DeutschDesc: MS-Schaltschrank MB einschl. Bild Nr. 31-33
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 280 40 Cotter pin 2
EnglischBem:
DeutschBem:
DeutschDesc: SchlieЯbolzen kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 969 367 40 Transformer foot 2
EnglischBem:
DeutschBem:
DeutschDesc: Trafofuss
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 243 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 312 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 206 40 Flange plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 491 40 Catch 1
EnglischBem:
DeutschBem:
DeutschDesc: Riegel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 281 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 266 40 Block 8
EnglischBem:
DeutschBem:
DeutschDesc: Klotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 906 40 Fastener, l.h. 2
EnglischBem:
DeutschBem:
DeutschDesc: HebelverschluЯ links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 264 40 Moulding material 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummi
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 345 178 99 Dowel pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Spannstift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 30
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 779 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 265 40 Moulding material 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummi
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 774 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 121 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 752 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 118 98 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 810 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 003 40 Grating 2
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 318 40 Wing nut, plastic 8
EnglischBem:
DeutschBem:
DeutschDesc: Kunststoffolive
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 354 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 319 40 Threaded block 8
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 259 40 Profiled joint 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtungsprofil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Fire extinguishing equipment 1
EnglischBem:
DeutschBem:
DeutschDesc: Feuerlцschanlage
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 261 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 275 40 Flap 3
EnglischBem:
DeutschBem:
DeutschDesc: Bodenklappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 390 199 40 Hinge 8
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 108 40 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 390 600 40 Bushing 2
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 390 601 40 Bushing 1
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 612 99 Washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 061 99 Cotter pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 350 562 99 Grease nipple 1
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 444 40 Handle 2
EnglischBem:
DeutschBem:
DeutschDesc: Hebel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 445 40 Handle 2
EnglischBem:
DeutschBem:
DeutschDesc: Hebel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 563 40 Axle 2
EnglischBem:
DeutschBem:
DeutschDesc: Achse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 447 40 Collar 2
EnglischBem:
DeutschBem:
DeutschDesc: Rosette
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 450 40 Closing cam 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯnocken
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 451 40 Collar 2
EnglischBem:
DeutschBem:
DeutschDesc: Rosette
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 448 40 Accessory l.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hebelverschluss li.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 766 73 Vacuum contactor 1
EnglischBem:
DeutschBem:
DeutschDesc: Vakuumschьtz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 394 73 Current transformer 3
EnglischBem:
DeutschBem:
DeutschDesc: Stromwandler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 534 73 Potential transformer 2
EnglischBem:
DeutschBem:
DeutschDesc: Spannungswandler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? AC-dry transformer 1
EnglischBem:
DeutschBem:
DeutschDesc: Drehstrom-Trocken-Trafo
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 868 73 Overvoltage limiter 3
EnglischBem:
DeutschBem:
DeutschDesc: Ьberspannungsbegrenzer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 625 73 Fuse 250A 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherung 250A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Fuse 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 766 73 Heater 2000 W 2
EnglischBem:
DeutschBem:
DeutschDesc: Heizung 2000 W
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 584 73 Sensor 2
EnglischBem:
DeutschBem:
DeutschDesc: Grenztaster
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 320 40 Lamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Lampe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 789 73 Excess-voltage dicharger 3
EnglischBem:
DeutschBem:
DeutschDesc: Ьberspannungsableiter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 023 73 Thermostat 1
EnglischBem:
DeutschBem:
DeutschDesc: Thermostat
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 788 73 Temperature sensor 2
EnglischBem:
DeutschBem:
DeutschDesc: Temperatursensor
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 761 576 73 Thermostat 2
EnglischBem:
DeutschBem:
DeutschDesc: Thermostat
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 506 73 Hydrostat 1
EnglischBem:
DeutschBem:
DeutschDesc: Kanalfeuchteregler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 798 396 73 Heater 1
EnglischBem:
DeutschBem:
DeutschDesc: Heizung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Instrument box 1
EnglischBem:
DeutschBem:
DeutschDesc: Messgerдtebox
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 867 73 Silencer 6
EnglischBem:
DeutschBem:
DeutschDesc: Schwingmetall
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 508 99 Washer 18
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 500 99 Lock washer 18
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Screw 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 151 Silencer 12
EnglischBem:
DeutschBem:
DeutschDesc: Schwingmetall
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 195 Insulator 12
EnglischBem:
DeutschBem:
DeutschDesc: Isolator
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 910 73 Terminal marker 3
EnglischBem:
DeutschBem:
DeutschDesc: Klemmleistenmarker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 673 40 Clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Edklammer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Series terminal 8
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 774 73 Series terminal 16mmІ 1
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme 16mmІ
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Series terminal 1
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Protective wire clip 26
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Protective wire clip 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 630 40 Protective wire clip 2,5mmІ 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme 2,5mmІ
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 709 98 Assembly rail A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 798 446 73 Lock 1
EnglischBem:
DeutschBem:
DeutschDesc: Verriegelung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 798 445 73 Key 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlьssel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6E S/N 08254(G08254) / Switch Cabinet (MS)(991-1540 : 991-1540)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6E S/N 08254(G08254) / Switch Cabinet (MS)(991-1540 : 991-1540)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6E S/N 08254(G08254) / Switch Cabinet (MS)(991-1540 : 991-1540)
?
?
?
Excavators Mining Komatsu / PC4000-6E S/N 08254(G08254) / Switch Cabinet (MS)(991-1540 : 991-1540)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
