Содержание Excavators Mining Komatsu PC4000-6 S/N 08227(g08227)

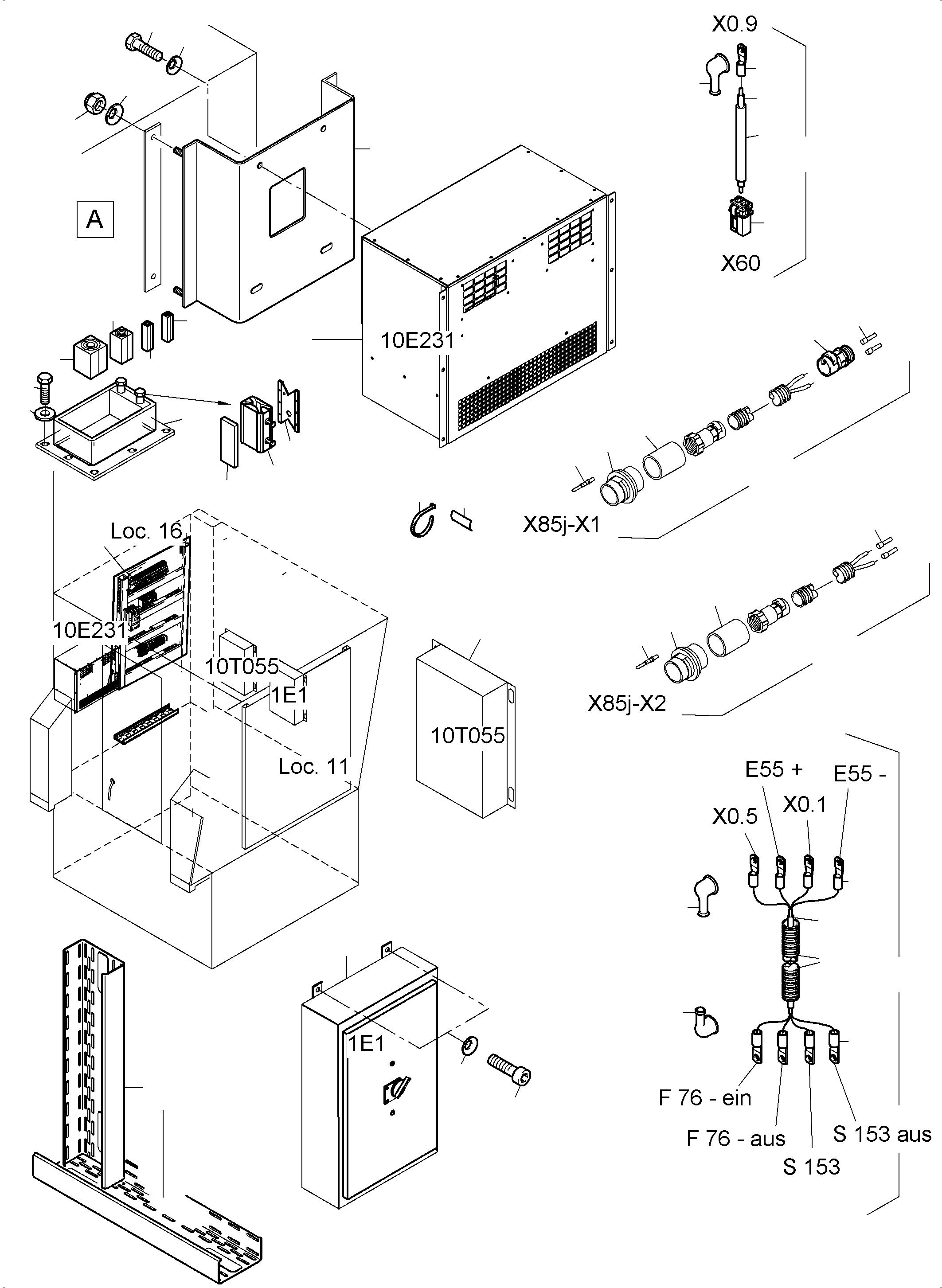

Electric Parts Temperature Conditioning - Cab Support(355-2510 : 355-2510)
Наименование Страница Код страницы
Switch Framing Location 12 355-2516 355-2516
Switch Box 991-0404 991-0404
Heater 3,5kW 991-0796 991-0796

Номер на схеме Каталожный номер Название Количество Детали
? 944 977 40 Harness X85J-X2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X85J-X2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 249 40 Harness X85J-X1 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X85J-X1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 278 40 Mounting box 1
EnglischBem:
DeutschBem:
DeutschDesc: Montagekasten
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 961 116 40 Supporting plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 781 40 Battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Batterie-Lader
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 697 40 Temperature sensor with cable 1
EnglischBem:
DeutschBem:
DeutschDesc: Temperatursensor mit Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 729 40 Harness-battery-battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum- Batterie- Batterielader
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 044 40 Harness current charge control 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Ladestromьberwachung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 209 99 Cable lug 10-95 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh 10-95
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 076 40 Protection cap 9
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 180 40 Cable protection hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 651 40 Battery cable A/R
EnglischBem:
DeutschBem:
DeutschDesc: Batterieleitung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 10
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 10
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 112 40 Cable lug, yellow M10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh, gelb M10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819212920 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 873 40 Cable 1,5 bl 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,5 bl
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 639 40 Bracket 5X400X734 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole 5X400X734
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 111 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 754 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 507 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 742 40 Cable channel 110 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal 110
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 120 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105440 Bushing 6
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819100770 Sealing plug 10
EnglischBem:
DeutschBem:
DeutschDesc: Dichtverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 629 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 133 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 698 40 Contact plug 1-2 qmm 6
EnglischBem:
DeutschBem:
DeutschDesc: Kontaktstecker 1-2 qmm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 690 40 Cable union DN 23 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 758 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Keildichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 761 40 Rubber clamp 12
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 760 40 Rubber clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 223 40 Rubber clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 762 40 Shim 1
EnglischBem:
DeutschBem:
DeutschDesc: Ausgleichscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 104 40 Rubber clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 105 40 Rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Ankerscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6 S/N 08227(g08227) / Electric Parts Temperature Conditioning - Cab Support(355-2510 : 355-2510)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
