Содержание Wheel Loaders Komatsu WA475-10E0 S/N 120001-UP(1001572C)
Engine Hood, Grille (#120001-)(M001007 : M4100-001007)
Номер на схеме Каталожный номер Название Количество Детали
? 421-54-73411 Bracket 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-D1235 Bolt 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-71232 Washer 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 20Y-54-12670 Washer 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-71411 Grille 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-71581 • Hinge, Welded 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81235 Bolt 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-77561 Shim 6
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-62710 Lock 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-30623 Washer 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01580-10605 Nut 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 195-Z11-4510 Lock 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-80630 Bolt 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-30623 Washer 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-73460 Plate 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-73421 Rod 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01640-20610 Washer 3
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 04205-10614 Pin 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 04050-11612 Pin, Cotter 3
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-73470 Bracket 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81025 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31032 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-73431 Bracket 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81025 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31032 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31232 Washer 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-03-62570 Striker 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-73441 Bracket 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81025 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31032 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 205-54-53550 Dovetail 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-80620 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-30623 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 205-54-51971 Dovetail 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-80620 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-30623 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-71431 Plate 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81025 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31032 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-71441 Rod 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01640-21323 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 04050-13022 Pin, Cotter 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 421-54-73450 Bracket 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81025 Bolt 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31032 Washer 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 20Y-54-11611 Stopper 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01580-11008 Nut 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-

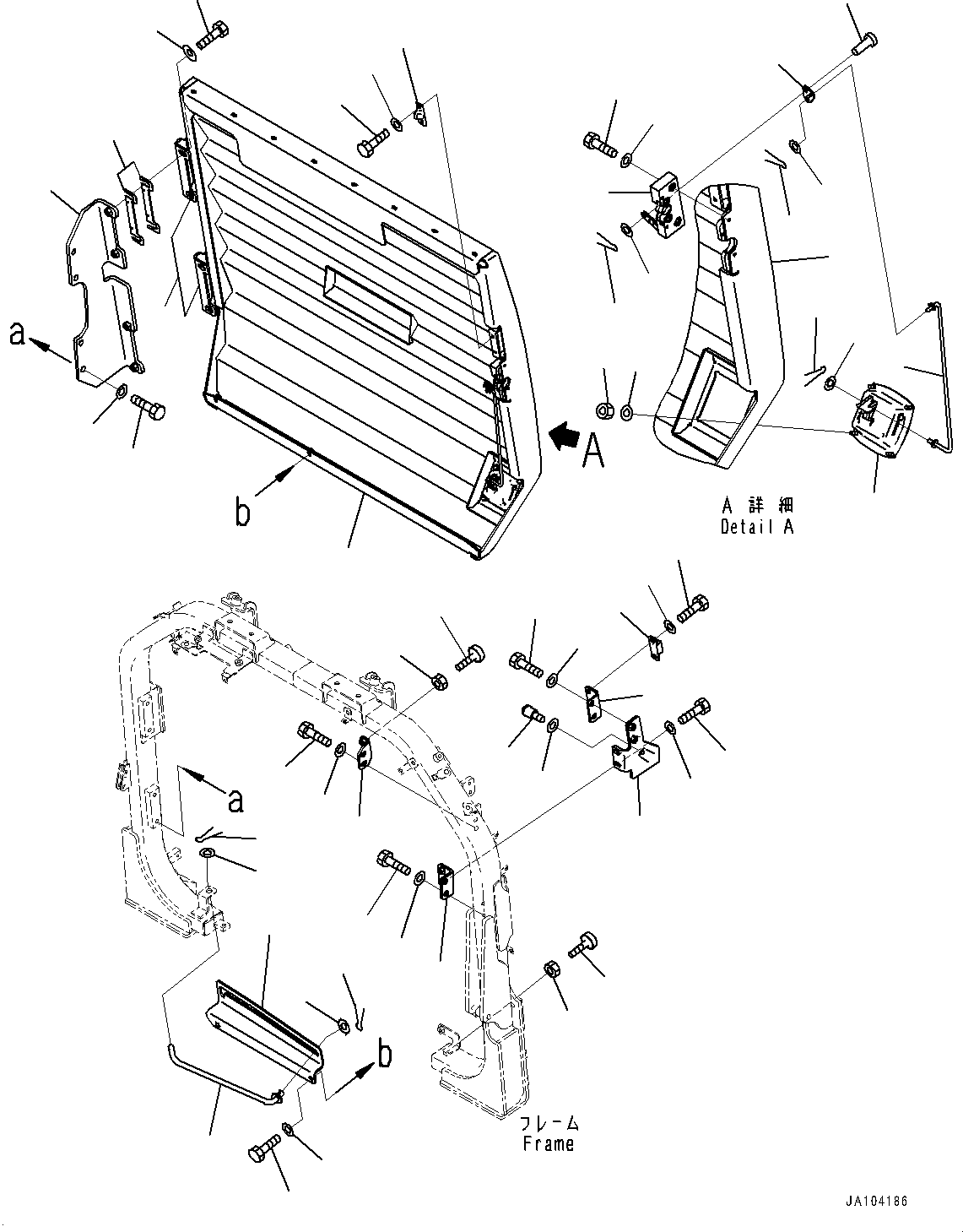

Wheel Loaders Komatsu / WA475-10E0 S/N 120001-UP(1001572C) / Engine Hood, Grille (#120001-)(M001007 : M4100-001007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
