Содержание Wheel Loaders Komatsu WA475-10E0 S/N 120001-UP(1001572C)

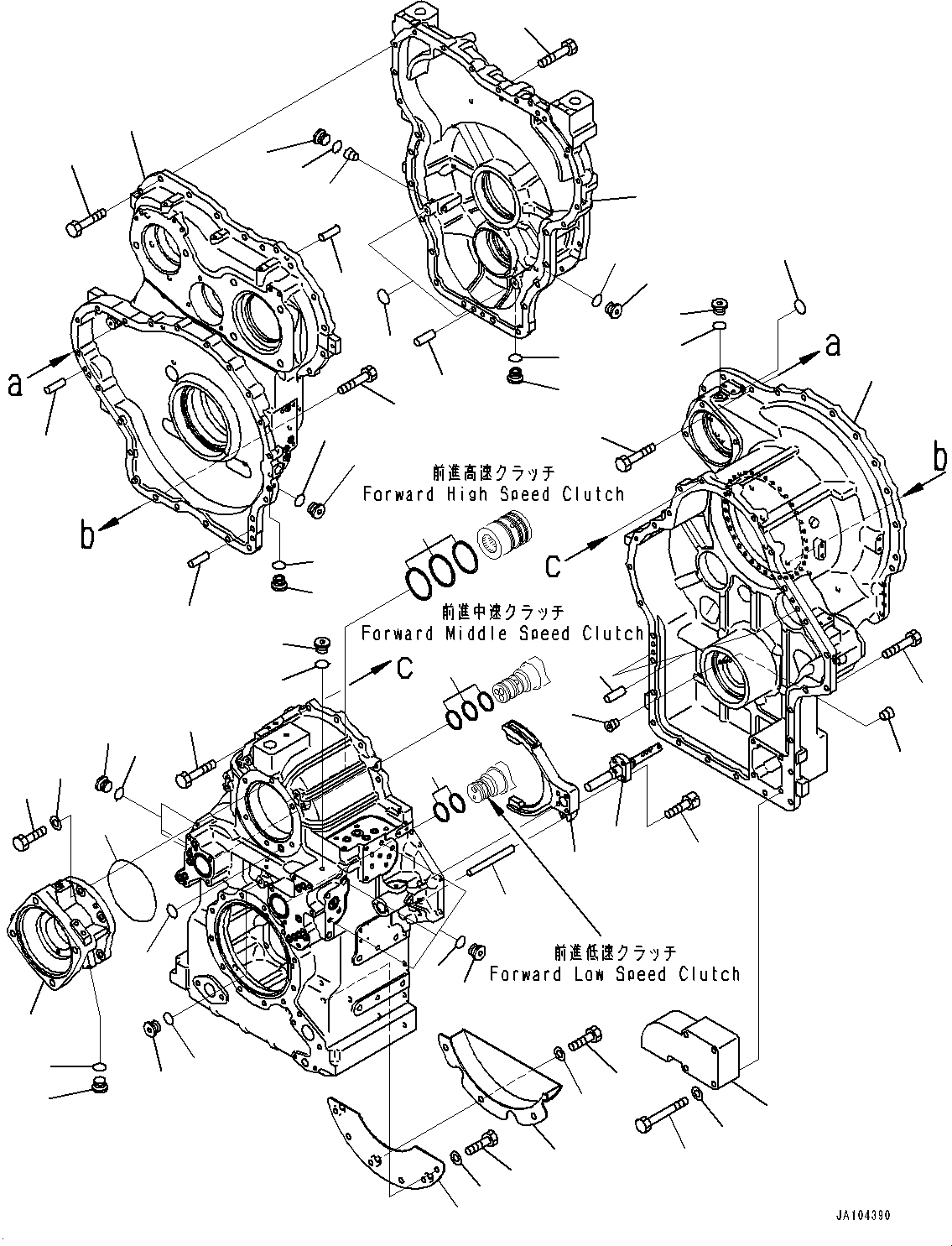

Transmission, Transmission Case (#120001-)(F004004 : F4300-001004)
Номер на схеме Каталожный номер Название Количество Детали
? 421-15-70000 Transmission Assembly 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-73610 • Fork 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-73620 • Rod 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01252-A1045 • Bolt, Hexagon Socket Head 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 155-15-12770 • Pin 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-78110 • Case 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-24-25190 • Plug 8
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07002-61423 • O-ring, (Kit : K23) 8
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-77230 • Baffle 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-77240 • Baffle 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81225 • Bolt 6
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31232 • Washer 6
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-79710 • Ring, Seal, (Kit : K23) 3
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-12-39220 • Seal Ring, (Kit : K23) 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-12-39220 • Seal Ring, (Kit : K23) 3
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 04020-01228 • Pin, Dowel 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81240 • Bolt 27
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-78120 • Case 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 723-11-18190 • Plug 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07002-61023 • O-ring, (Kit : K23) 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-12-32960 • Plug 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-79820 • Plug 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-77220 • Block 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81295 • Bolt 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31232 • Washer 4
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07000-72015 • O-ring, (Kit : K23) 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 04020-01228 • Pin, Dowel 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81240 • Bolt 23
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-78130 • Case 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 723-11-18190 • Plug 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07002-61023 • O-ring, (Kit : K23) 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07000-72015 • O-ring, (Kit : K23) 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 04020-01228 • Pin, Dowel 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81240 • Bolt 26
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-78140 • Case 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 195-15-11230 • Plug 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-24-25190 • Plug 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07002-61423 • O-ring, (Kit : K23) 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 723-11-18190 • Plug 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07002-61023 • O-ring, (Kit : K23) 2
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 714-07-76510 • Cage 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 708-7R-11220 • Plug 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07002-61223 • O-ring, (Kit : K23) 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07000-75155 • O-ring, (Kit : K23) 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 07000-72015 • O-ring, (Kit : K23) 1
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01010-81240 • Bolt 6
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-
? 01643-31232 • Washer 6
SN: 120001-
KIT-FLAG: _-
SCC:
SERIALNO: 120001-

Wheel Loaders Komatsu / WA475-10E0 S/N 120001-UP(1001572C) / Transmission, Transmission Case (#120001-)(F004004 : F4300-001004)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
