Содержание Wheel Loaders Komatsu WA470-8E0 S/N 100445-UP(1001556C)

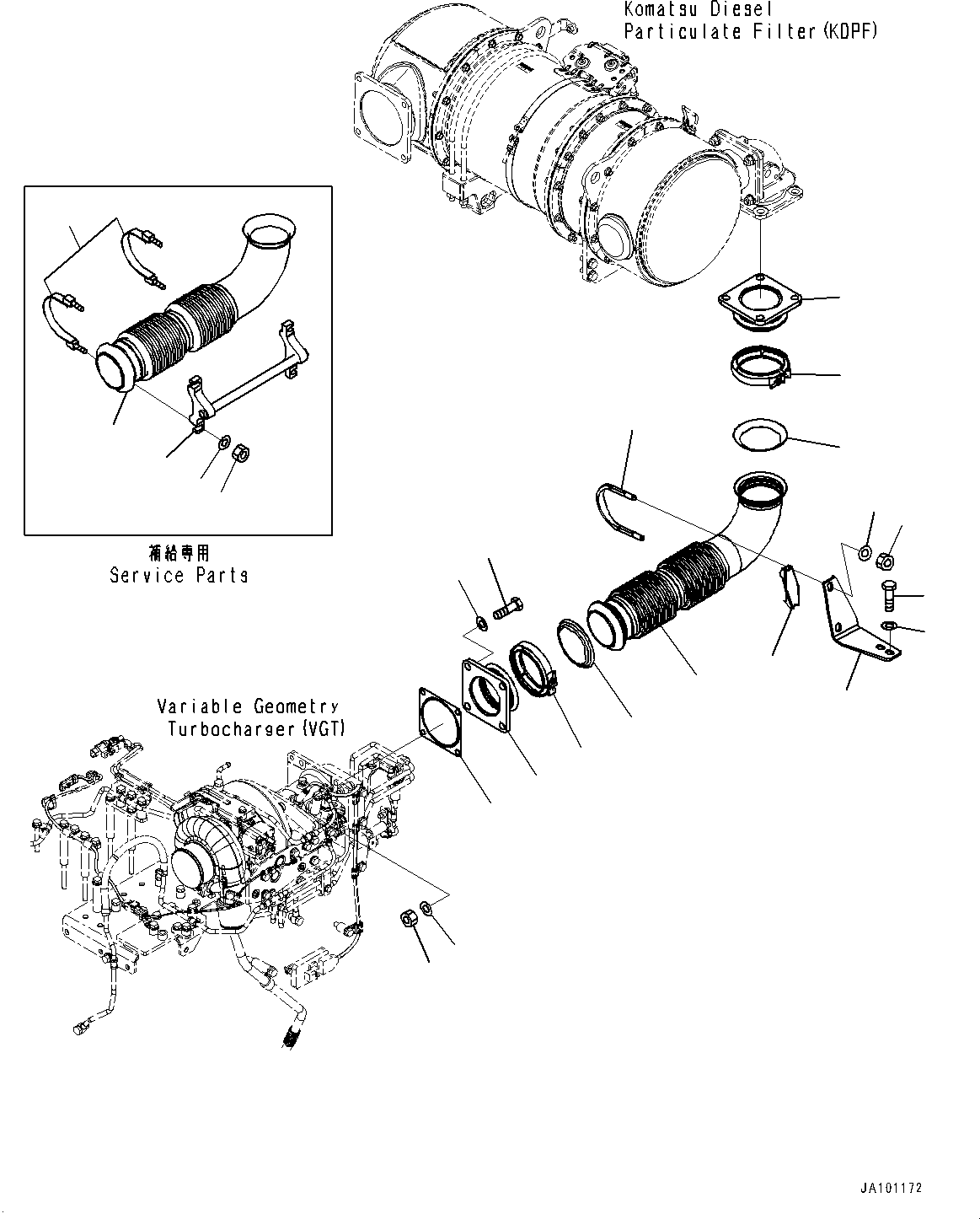

Exhaust Pipe, Piping (#100001-)(B004014 : B0300-002012)
Номер на схеме Каталожный номер Название Количество Детали
? 421-02-61231 Tube Assembly 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 421-02-61241 • Tube 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? • Tube 1
SN: 100001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 100001-
? 421-98-61410 • • Bracket Assembly 1
SN: 100187-
KIT-FLAG: _-
SCC:
SERIALNO: 100187-
? • • • Grip, Service Only 1
SN: 100187-
KIT-FLAG: _-
SCC: C1
SERIALNO: 100187-
? • • • Band, Service Only 2
SN: 100187-
KIT-FLAG: _-
SCC: C1
SERIALNO: 100187-
? • • • Nut, Service Only 4
SN: 100187-
KIT-FLAG: _-
SCC: C1
SERIALNO: 100187-
? • • • Washer, Service Only 4
SN: 100187-
KIT-FLAG: _-
SCC: C1
SERIALNO: 100187-
? 421-02-61261 • Tube 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 6534-91-1130 • Gasket 2
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 6534-91-1120 • Clamp 2
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01643-31232 Washer 8
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01020-11245 Bolt, Stainless 4
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01581-01210 Nut, Stainless 4
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 6211-11-5490 Gasket 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 421-02-62210 Plate 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01010-81225 Bolt 2
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01643-31232 Washer 2
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 421-02-51150 Seat 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 07283-31087 Clip, Pipe 1
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01643-31232 Washer 2
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-
? 01597-01211 Nut 2
SN: 100001-
KIT-FLAG: _-
SCC:
SERIALNO: 100001-

Wheel Loaders Komatsu / WA470-8E0 S/N 100445-UP(1001556C) / Exhaust Pipe, Piping (#100001-)(B004014 : B0300-002012)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
