Содержание Excavators Komatsu PC600-8E0 S/N 65001-UP(0000416c)
Proportional Pressure Control (PPC) Main Piping, Hose (1/2) (#65001-)(H050001 : H1840-004001)
Номер на схеме Каталожный номер Название Количество Детали
? 207-62-72620 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 21M-62-14570 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 21M-62-14580 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22790 Band, Red 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22810 Band, Yellow 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22820 Band, Blue 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22840 Band, Black 6
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 02760-00326 Hose, Face Seal Type 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 209-04-77630 Hose 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 17M-61-42570 Hose 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 21M-62-14880 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22790 Band, Red 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22810 Band, Yellow 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22830 Band, White 4
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22840 Band, Black 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22850 Band, Green 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 209-64-16440 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 21M-62-14570 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 21M-62-14620 Hose 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22820 Band, Blue 4
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22830 Band, White 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 20Y-62-22860 Band, Brown 2
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 02760-00303 Hose, Face Seal Type 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 08034-20536 Band 3
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 02760-00305 Hose, Face Seal Type 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 209-64-16950 Hose Assembly 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 21M-62-32260 Hose Assembly 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 07376-70315 Plug 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 02896-11009 O-ring 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 07376-70522 Plug 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? 02896-11015 O-ring 1
SN: 65001-
KIT-FLAG: _-
SCC:
SERIALNO: 65001-
? (02781-00522) Union
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
T1110-001005
? (02781-00522) Union
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
T1110-002005
? (02781-00522) Union
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
T1110-003005
? (02781-00315) Union
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
T1110-001005
? (02781-00315) Union
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
T1110-002005
? (02781-00315) Union
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
T1110-003005

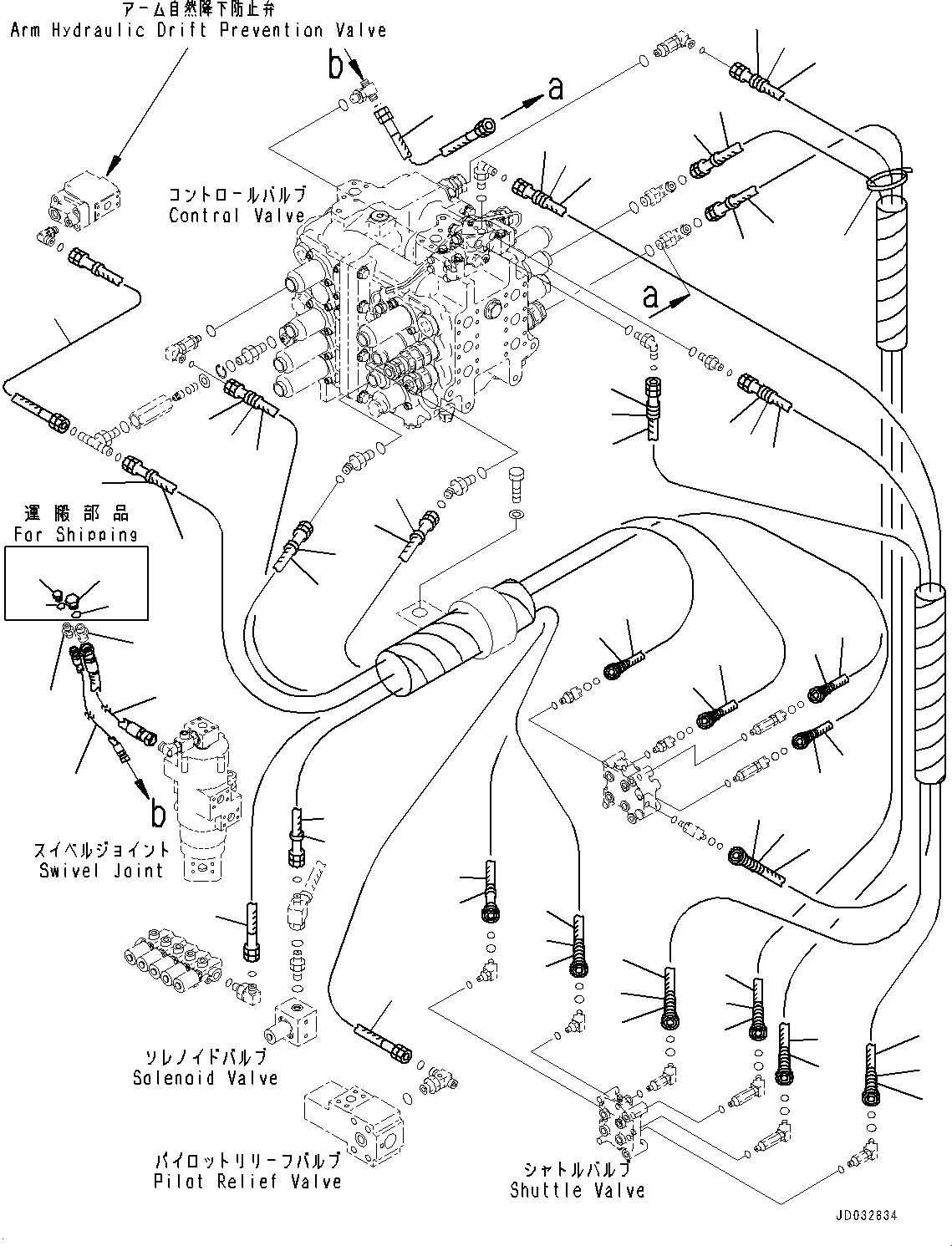

Excavators Komatsu / PC600-8E0 S/N 65001-UP(0000416c) / Proportional Pressure Control (PPC) Main Piping, Hose (1/2) (#65001-)(H050001 : H1840-004001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
