Содержание Excavators Mining Komatsu PC2000-11 S/N 30001-UP(1001258C)

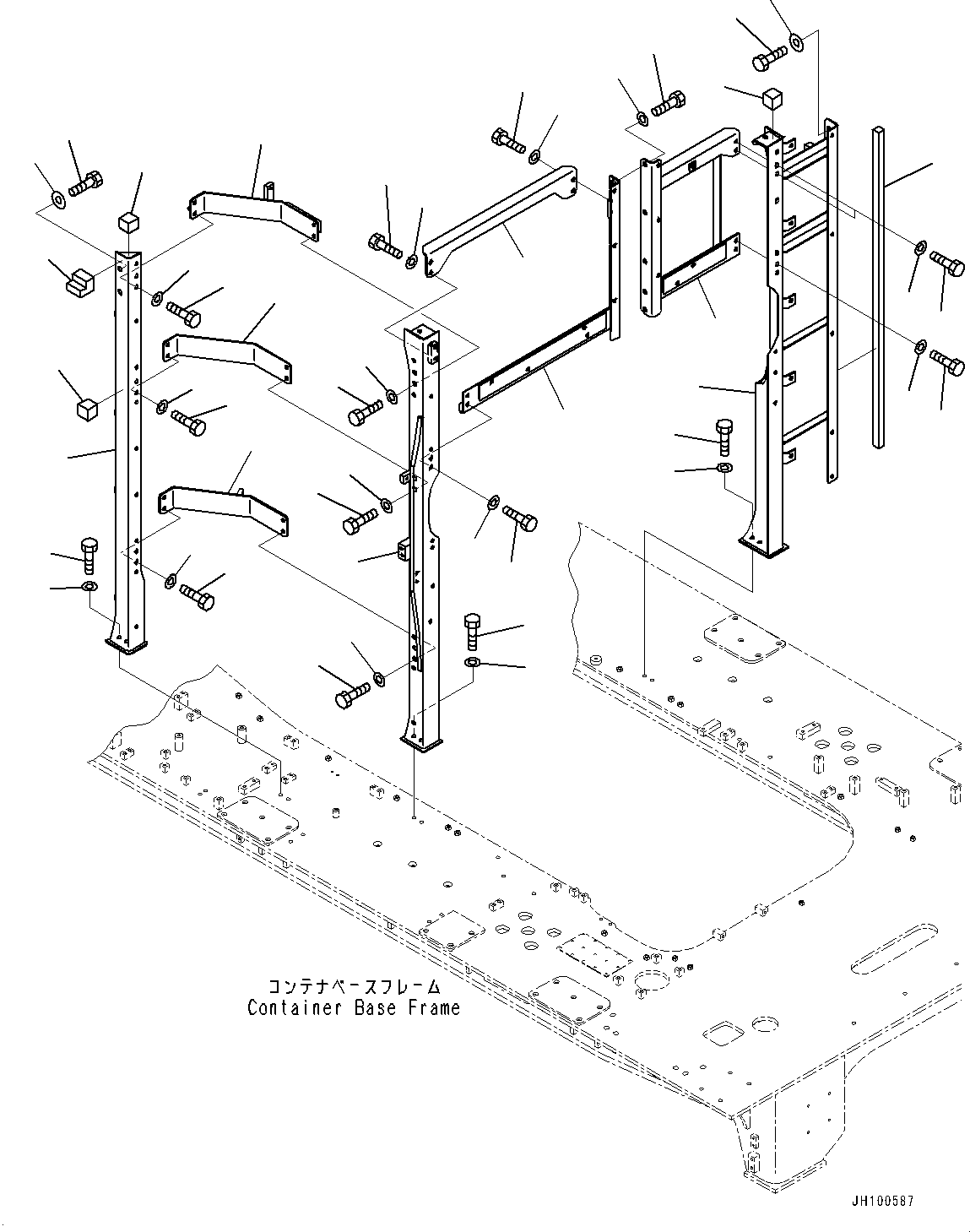

Partition, Frame (#30001-)(M005001 : M1150-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 21T-54-44291 Frame 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-34280 • Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-39621 • Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81245 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44111 Frame 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81245 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44121 Frame 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-34280 • Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-34790 • Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44490 • Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81245 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44131 Frame 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44181 Frame 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44170 Plate 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44161 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44151 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-44141 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

Excavators Mining Komatsu / PC2000-11 S/N 30001-UP(1001258C) / Partition, Frame (#30001-)(M005001 : M1150-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
