Содержание Excavators Mining Komatsu PC2000-11 S/N 30001-UP(1001258C)

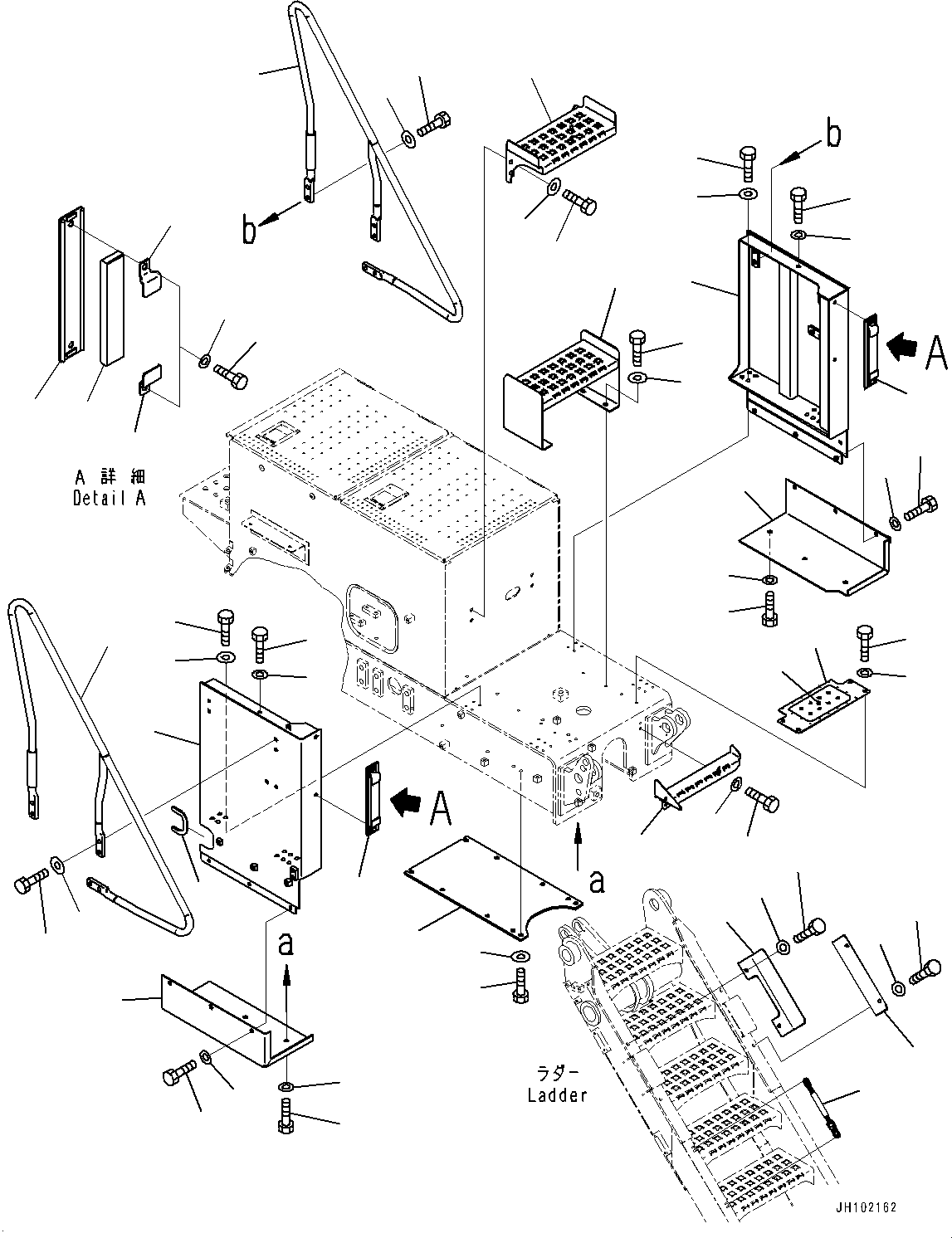

Side Cover L.H., Ladder Cover, Step and Handrail (#30001-)(M003008 : M1130-001008)
Номер на схеме Каталожный номер Название Количество Детали
? 21T-54-41411 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-53-33660 • Seal 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41421 • Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81240 Bolt 10
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 10
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41441 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81240 Bolt 10
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 10
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41460 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41470 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41620 Step 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41630 Step 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41610 Step 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41431 Handrail 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81260 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41451 Handrail 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81260 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41641 Bracket 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41890 Bracket 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41651 Cushion 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41670 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81240 Bolt 10
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 175-54-34170 Washer 10
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41660 Plate 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81240 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-53-33520 Chain 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 208-00-76240 Plate 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-54-41490 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

Excavators Mining Komatsu / PC2000-11 S/N 30001-UP(1001258C) / Side Cover L.H., Ladder Cover, Step and Handrail (#30001-)(M003008 : M1130-001008)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
