Содержание Excavators Mining Komatsu PC2000-11 S/N 30001-UP(1001258C)

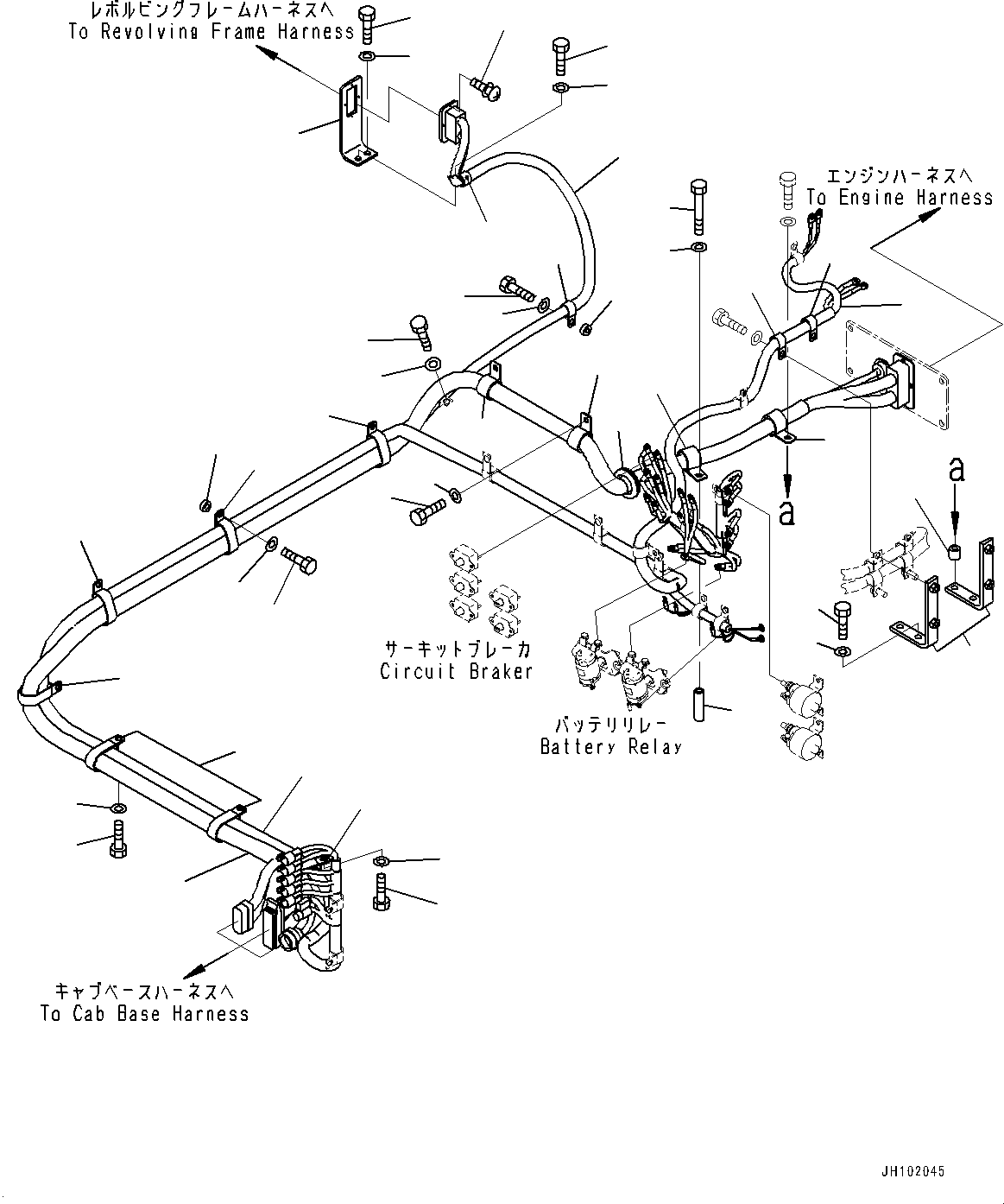

Electric Wiring Harness, Wiring Harness and Clip (1/4) (#30001-)(E002022 : E0200-001022)
Номер на схеме Каталожный номер Название Количество Детали
? 21T-06-44231 Wiring Harness 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-06-42211 Wiring Harness 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 17A-911-6990 Clip 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81220 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 17A-911-6990 Clip 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 198-43-15310 Collar 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 23T-62-12160 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81220 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-52312 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 198-43-15310 Collar 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81220 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81235 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-06-33510 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-52312 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01023-10420 Screw 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-06-44620 Bracket 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 23T-62-12160 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 195-33-11220 Spacer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22S-62-26210 Spacer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01011-81220 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-52312 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21T-06-73320 Grommet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

Excavators Mining Komatsu / PC2000-11 S/N 30001-UP(1001258C) / Electric Wiring Harness, Wiring Harness and Clip (1/4) (#30001-)(E002022 : E0200-001022)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
