Содержание Excavators Komatsu HB365LC-3 S/N 5169-UP (For KAL)(1001227C)

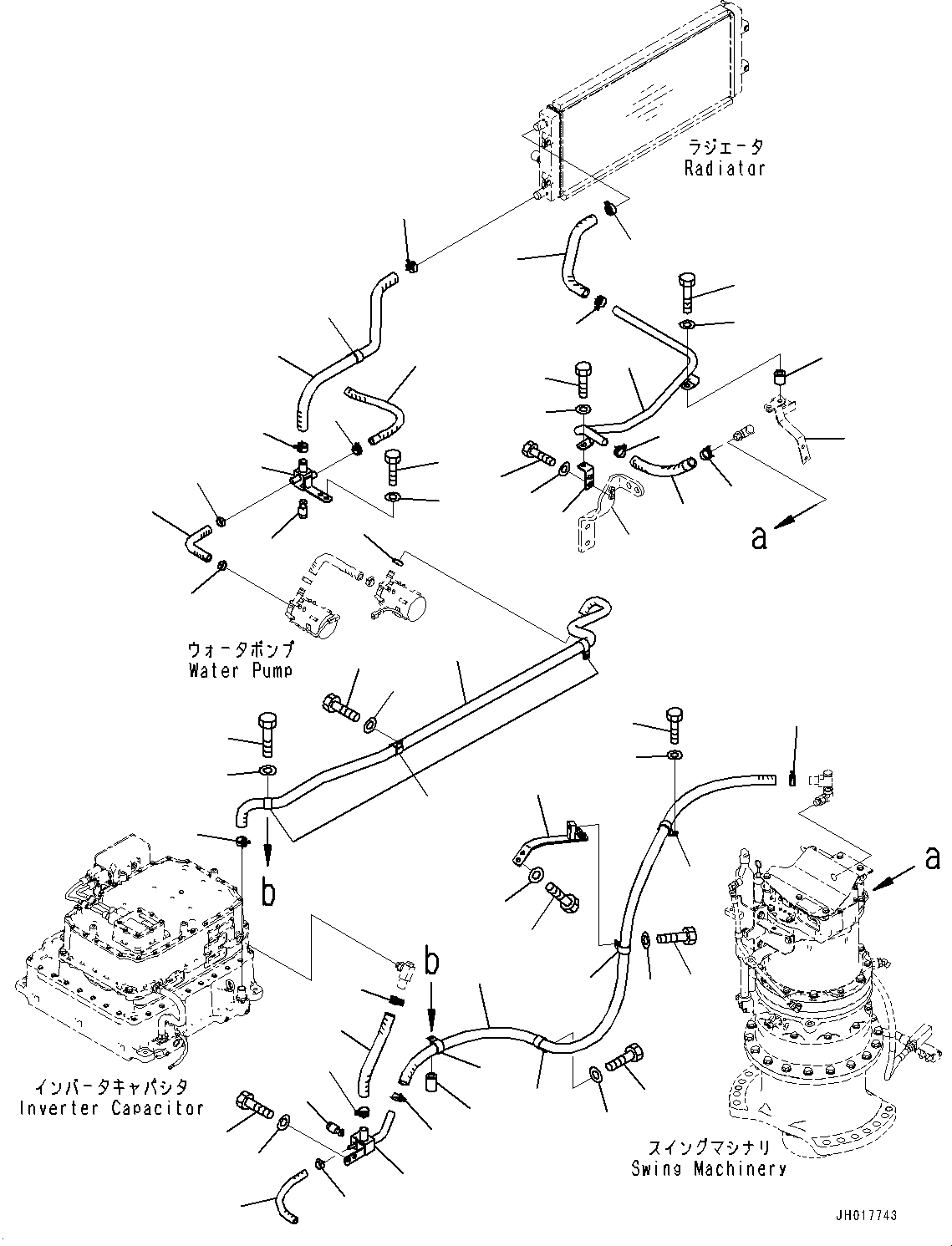

Cooling System, Hybrid Cooling Piping (2/2) (#5001-)(C001014 : C0100-001014)
Номер на схеме Каталожный номер Название Количество Детали
? 207-03-22781 Tee 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 134-01-61840 Plug 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 7875-12-1030 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 7875-12-2730 Clamp 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81230 Bolt 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22671 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 205-03-35621 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22190 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22480 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22121 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22480 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 113-899-7950 Clip 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22181 Tube 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 195-33-11220 Spacer 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81250 Bolt 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81225 Bolt 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22441 Bracket 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81235 Bolt 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 154-979-1540 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22480 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 2A7-03-21731 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22480 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 2A7-03-21681 Bracket 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81225 Bolt 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 113-899-7950 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81225 Bolt 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 2A7-03-21631 Tube 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 134-01-61840 Plug 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 09483-10302 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 11Y-09-11140 Clip 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81225 Bolt 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 2A7-03-21641 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22480 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 2A7-03-21651 Hose 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 207-03-22480 Clip 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 205-03-35621 Clip 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 20Y-03-11220 Collar 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 113-899-7950 Clip 2
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81265 Bolt 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 1
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 113-899-7950 Clip 3
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01010-81225 Bolt 3
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? 01643-31232 Washer 3
SN: 5001-
KIT-FLAG: _-
SCC:
SERIALNO: 5001-
? (2A7-04-21120) Bracket(Fuel Piping,Clamp)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
D0200-001003
? (207-62-27280) Bracket(Arm and Bucket Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H1220-006001

Excavators Komatsu / HB365LC-3 S/N 5169-UP (For KAL)(1001227C) / Cooling System, Hybrid Cooling Piping (2/2) (#5001-)(C001014 : C0100-001014)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
