Содержание Excavators Komatsu PC240LC-11 S/N 95001-UP (For KAL)(0001211C)

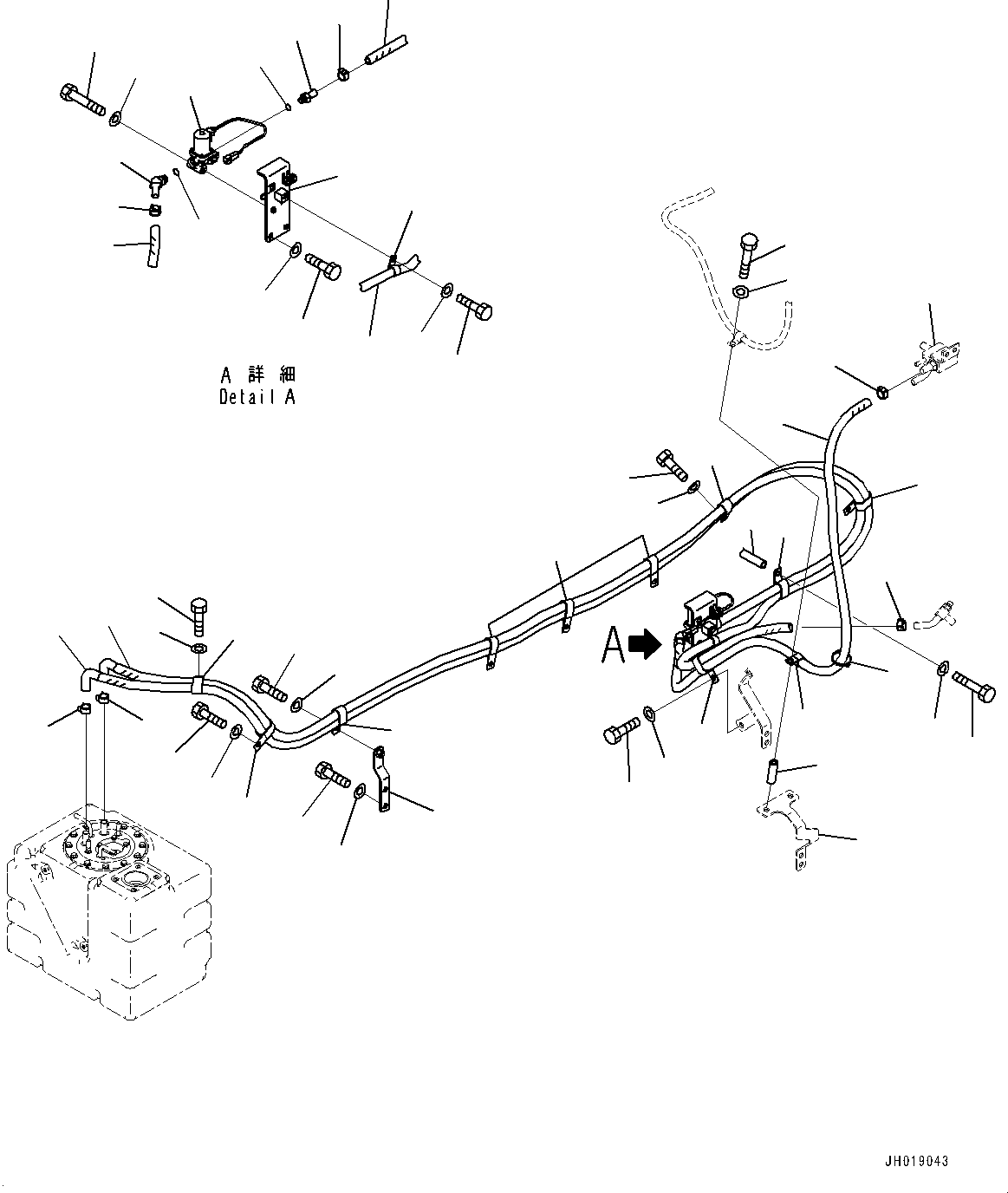

DEF Piping, DEF Tank Coolant Piping (#95001-)(D004002 : D0510-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 2A6-01-12751 Hose Assembly 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 09479-12400 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 09479-12400 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 2A6-01-12761 Hose Assembly 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 2A6-01-12771 Hose Assembly 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 09479-12400 Clip 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 09479-12400 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 09479-12400 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 08034-20536 Band 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-52312 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 195-979-3570 Collar 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81295 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 04434-52312 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 22S-62-26210 Spacer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01011-81200 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 2A6-01-12831 Bracket 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 3
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 421-07-11550 Clip 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-31232 Washer 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 2A6-01-12671 Bracket 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-81225 Bolt 2
SN: 95020-
KIT-FLAG: _-
SCC:
SERIALNO: 95020-
? 01010-81230 Bolt 2
SN: 95001-95019
KIT-FLAG: _-
SCC:
SERIALNO: 95001-95019
? 01643-31232 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 6253-61-7100 Valve Assembly 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01010-80870 Bolt 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 01643-30823 Washer 2
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 208-01-22360 Joint 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 07002-11623 O-ring 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 2A6-01-12791 Elbow 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? 07002-11623 O-ring 1
SN: 95001-
KIT-FLAG: _-
SCC:
SERIALNO: 95001-
? (2A5-03-25270) Joint(Cooling System,Cover and Sensor)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
C0100-001009A
? (2A5-03-25270) Joint(Cooling System,Cover and Sensor)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
C0100-001009
? (2A6-06-11750) Bracket(Electric Wiring Harness,Wiring Harness Clamp)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
E0200-004005
? (2A6-06-11750) Bracket(Electric Wiring Harness,Wiring Harness Clamp)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
E0200-005005
? (2A6-06-11750) Bracket(Electric Wiring Harness,Wiring Harness Clamp)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
E0200-007006

Excavators Komatsu / PC240LC-11 S/N 95001-UP (For KAL)(0001211C) / DEF Piping, DEF Tank Coolant Piping (#95001-)(D004002 : D0510-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
