Содержание Dump Trucks Komatsu HD1500-8 S/N 81001-UP(0001174C)

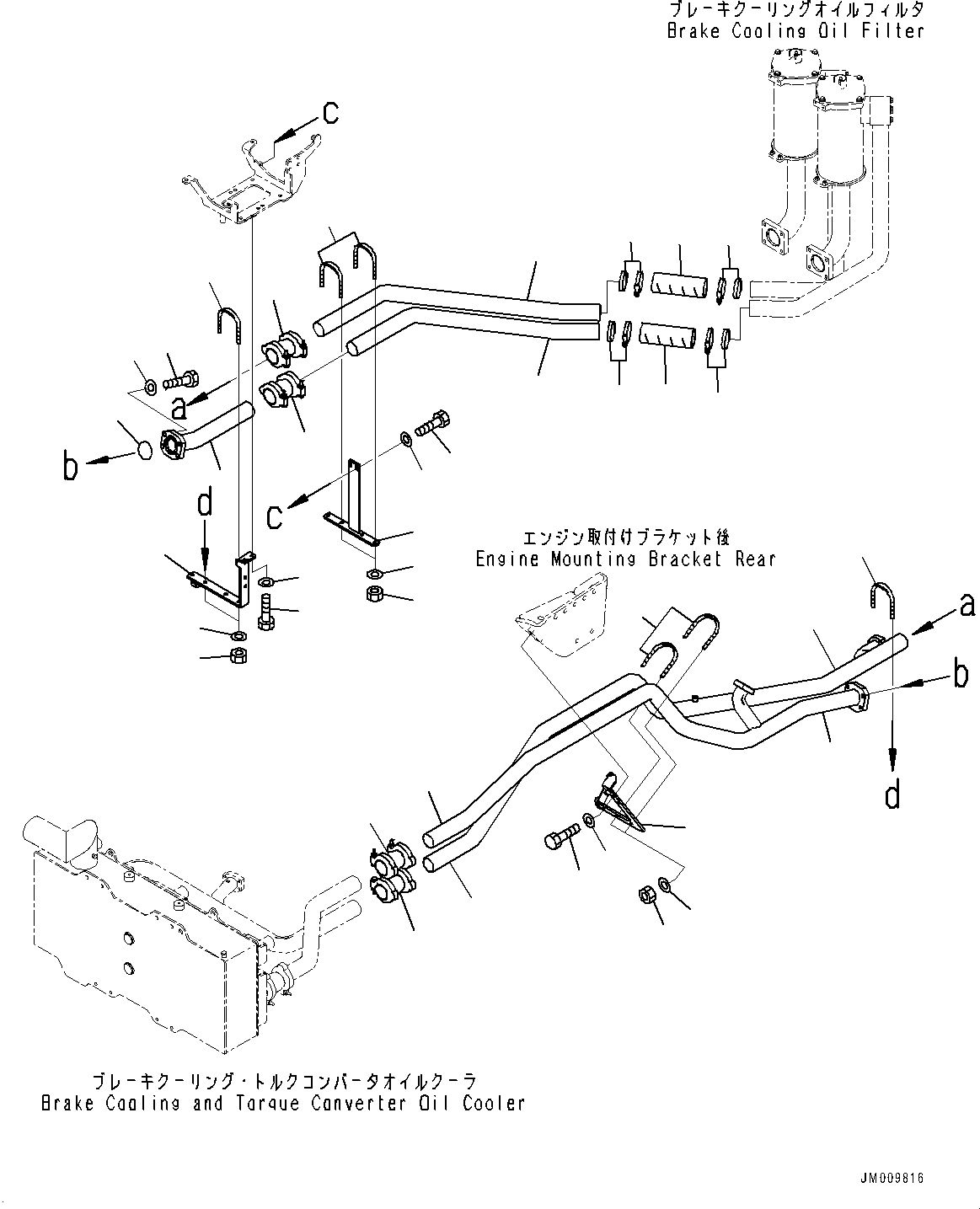

Brake Oil Cooling Piping, Oil Cooler Piping (2/2) (#81001-)(H012028 : H3510-002028)
Номер на схеме Каталожный номер Название Количество Детали
? 07332-12400 Coupling 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07332-52400 • Gasket 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07332-62400 • Clamp 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C920 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3D980 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F2085 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51645 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-21650 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C910 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C960 Bracket 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81230 Bolt 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-37663 Clip 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C970 Bracket 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81230 Bolt 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-37663 Clip 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07332-12400 Coupling 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07332-52400 • Gasket 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07332-62400 • Clamp 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C950 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C940 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3C980 Bracket 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81230 Bolt 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-37663 Clip 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07260-27425 Hose 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07299-00095 Clamp, Hose 8
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-

Dump Trucks Komatsu / HD1500-8 S/N 81001-UP(0001174C) / Brake Oil Cooling Piping, Oil Cooler Piping (2/2) (#81001-)(H012028 : H3510-002028)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
