Содержание Dump Trucks Komatsu HD1500-8 S/N 81001-UP(0001174C)

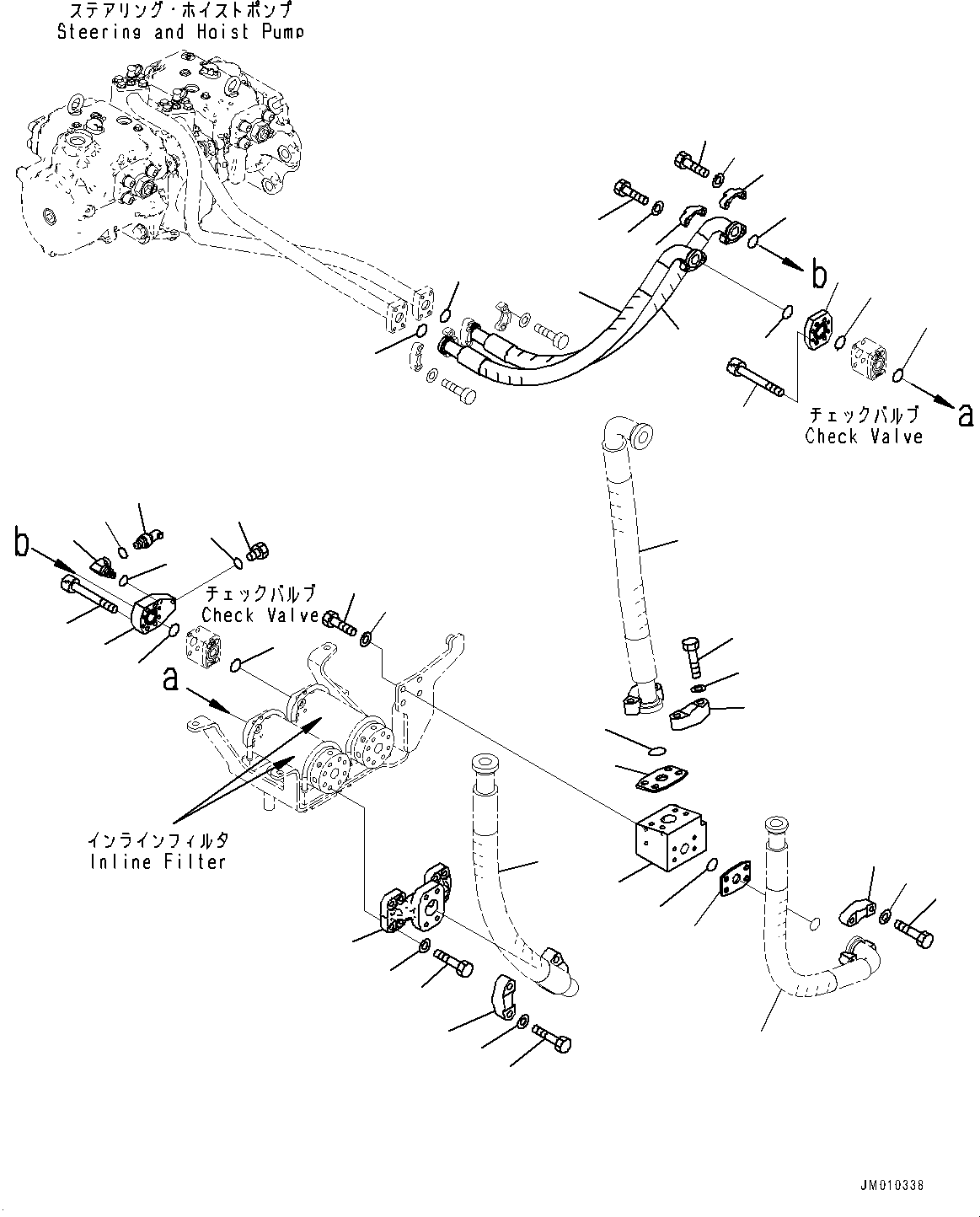

Steering and Hoist Hydraulic Piping, Piping (2/2) (#81001-)(H007007 : H3410-001007)
Номер на схеме Каталожный номер Название Количество Детали
? 07000-F3035 O-ring 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3E140 Flange 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3035 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01252-A1085 Bolt, Hexagon Socket Head 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07098-010A7 Hose, Flange Type 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3032 O-ring 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-31049 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-31030 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3A920 Flange 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3035 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 17M-49-49110 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 21W-62-45930 Elbow 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07002-21423 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 7861-93-1653 Sensor, Pressure 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07002-61823 • O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07098-01008 Hose, Flange Type 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3032 O-ring 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-31049 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-31030 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3B580 Block 1
SN: 81001-81028
KIT-FLAG: _-
SCC:
SERIALNO: 81001-81028
? 01010-81230 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07373-31201 Spacer 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3038 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-51260 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07373-31401 Spacer 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3048 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-51470 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31445 Washer, Flat 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01018-31465 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01018-31255 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3B590 Block 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-51470 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31445 Washer, Flat 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81460 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81240 Bolt 8
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 8
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07002-21023 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07040-11007 Plug 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? (07098-014A8) Hose(Hydraulic Tank,Hoist Valve Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-001017
? (07098-014A8) Hose(Hydraulic Tank,Hoist Valve Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-002018
? (07098-01209) Hose, Flange Type(Hydraulic Tank,Hose Cover)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-001028
? (07098-01209) Hose, Flange Type(Hydraulic Tank,Hose Cover)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-002029
? (07098-014A8) Hose(Hydraulic Tank,Hose Cover)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-001028
? (07098-014A8) Hose(Hydraulic Tank,Hose Cover)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-002029

Dump Trucks Komatsu / HD1500-8 S/N 81001-UP(0001174C) / Steering and Hoist Hydraulic Piping, Piping (2/2) (#81001-)(H007007 : H3410-001007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
