Содержание Dump Trucks Komatsu HD1500-8 S/N 81001-UP(0001174C)

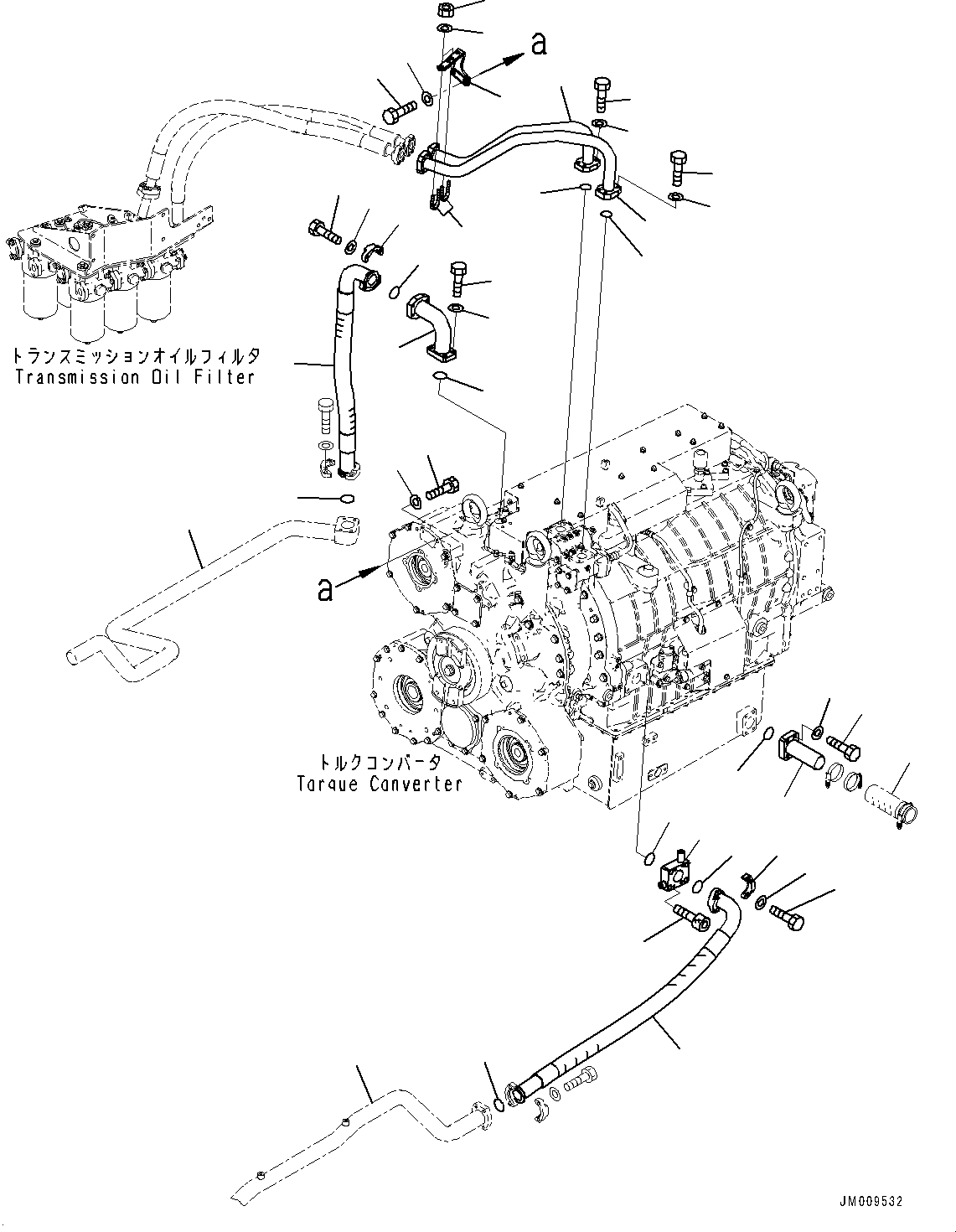

Torque Converter and Transmission, Piping (2/2) (#81001-)(F004062 : F3300-002062)
Номер на схеме Каталожный номер Название Количество Детали
? 562-61-3A110 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F2060 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81245 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07279-02011 Hose 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F2060 O-ring 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-32076 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-21240 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81225 Bolt 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3A120 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3048 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-21240 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3A130 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F3048 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-21240 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3A630 Bracket 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81230 Bolt 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-34346 Clip 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3A140 Flange 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F2060 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01252-A1245 Bolt, Hexagon Socket Head 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07279-02013 Hose 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F2060 O-ring 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07371-32076 Flange, Split 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-21240 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-61-3A590 Tube 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07000-F2060 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07372-21245 Bolt 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-51232 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? (562-61-3A540) Tube(Transmission Piping,Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H3310-001005
? (562-61-3A540) Tube(Transmission Piping,Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H3310-002005
? (562-61-3A560) Tube(Transmission Piping,Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H3310-001005
? (562-61-3A560) Tube(Transmission Piping,Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H3310-002005
? (07260-25822) Hose(Transmission Piping,Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H3310-001006
? (07260-25822) Hose(Transmission Piping,Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H3310-004006

Dump Trucks Komatsu / HD1500-8 S/N 81001-UP(0001174C) / Torque Converter and Transmission, Piping (2/2) (#81001-)(F004062 : F3300-002062)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
