Содержание Dump Trucks Komatsu HD1500-8 S/N 81001-UP(0001174C)

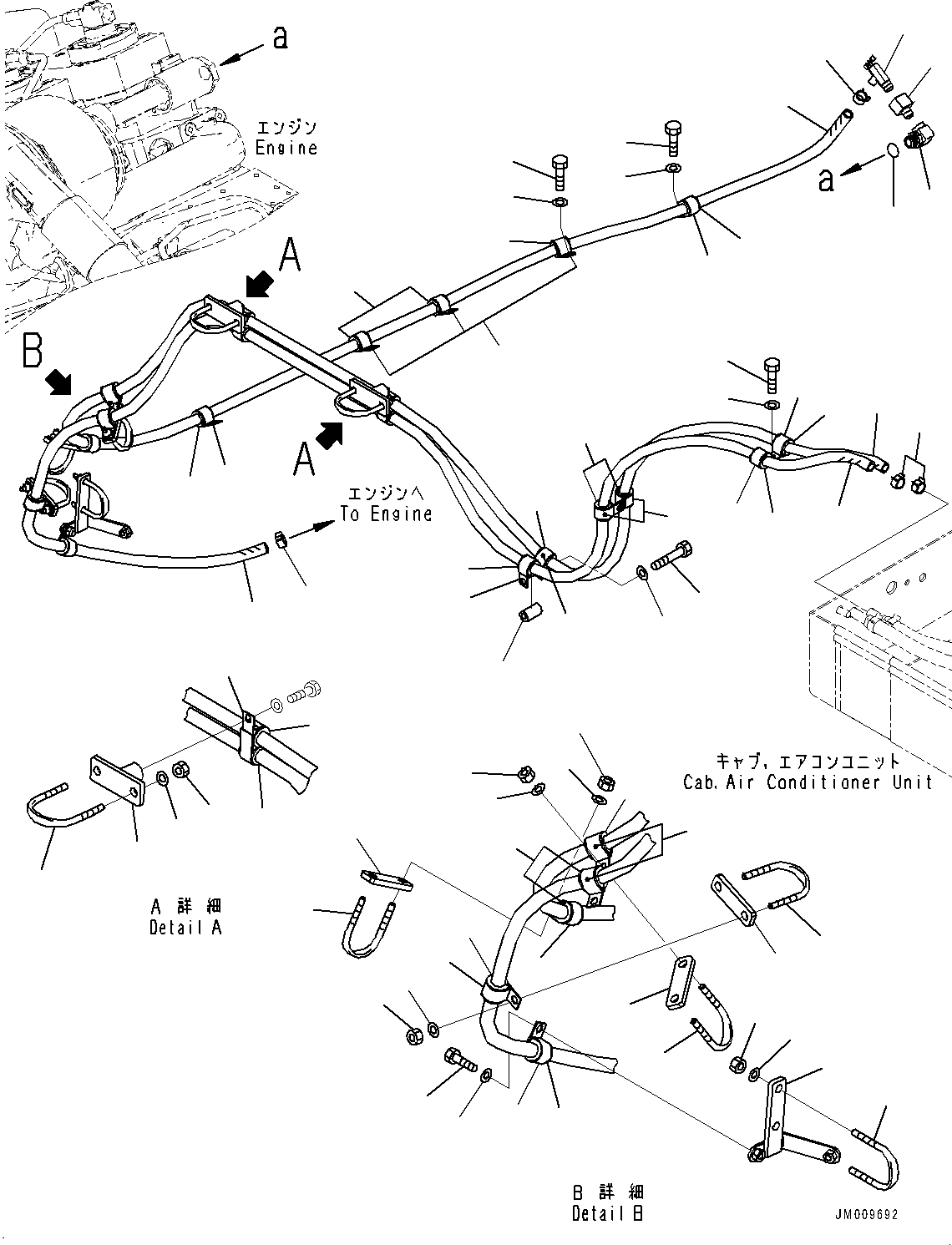

Air Conditioner Related Parts, Heater Piping (#81001-)(W001003 : W3111-001003)
Номер на схеме Каталожный номер Название Количество Детали
? 09483-10539 Hose 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 09483-10556 Hose 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A410 Elbow 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 437-40-22310 O-ring 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A470 Adapter 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 09482-10000 Valve, Water 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 09479-12400 Clip 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A440 Bracket 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-36365 Clip 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A390 Plate 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-36365 Clip 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A390 Plate 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-36365 Clip 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A430 Plate 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-37671 Clip 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 4
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 562-07-3A390 Plate 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07283-36365 Clip 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 22P-70-12160 Nut 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 04434-53212 Clip 10
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 569-06-61980 Clip 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 04434-53212 Clip 6
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 07095-40523 Cushion 20
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81025 Bolt 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31032 Washer 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81225 Bolt 3
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 3
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 208-06-75180 Spacer 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81270 Bolt 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 1
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01010-81225 Bolt 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-
? 01643-31232 Washer 2
SN: 81001-
KIT-FLAG: _-
SCC:
SERIALNO: 81001-

Dump Trucks Komatsu / HD1500-8 S/N 81001-UP(0001174C) / Air Conditioner Related Parts, Heater Piping (#81001-)(W001003 : W3111-001003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
