Содержание Dump Trucks Komatsu HD325-8 S/N 50001-UP(0001112C)

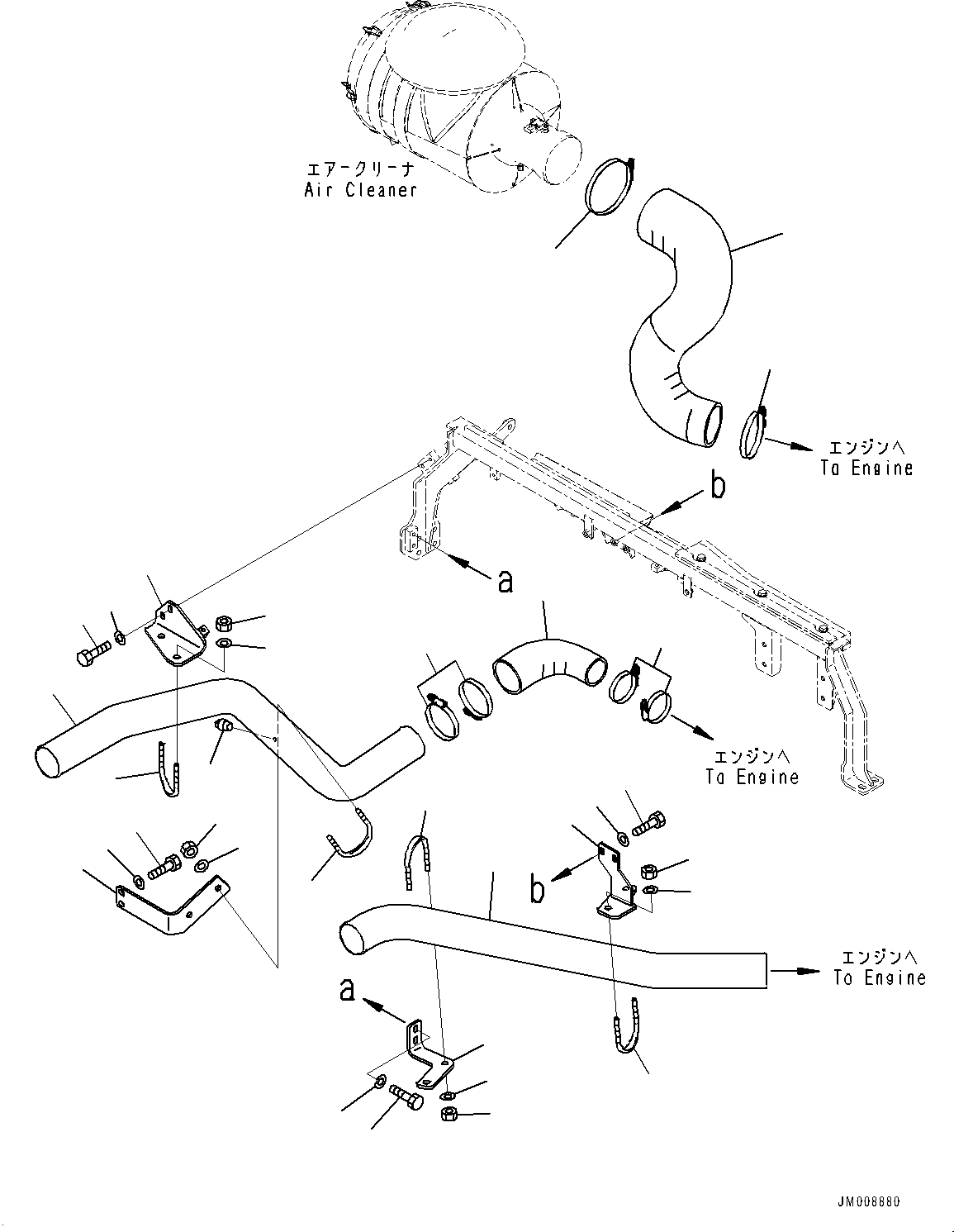

Air Intake Piping (#50001-)(J023001 : J3410-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 566-02-8L131 Hose 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 208-01-72180 Clamp 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07299-00130 Clamp 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-02-8L471 Tube 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07042-30108 Plug 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-02-8L151 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-31079 Clip, Pipe 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 203-62-15520 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-02-8L160 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-31079 Clip, Pipe 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 203-62-15520 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 56B-02-32110 Hose 1
SN: 50001-50282
KIT-FLAG: _-
SCC:
SERIALNO: 50001-50282
? 07299-00120 Clamp 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07299-00095 Clamp, Hose 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-02-8L170 Tube 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-02-8L190 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-31079 Clip, Pipe 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 203-62-15520 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-02-8L250 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-31079 Clip, Pipe 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 203-62-15520 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-

Dump Trucks Komatsu / HD325-8 S/N 50001-UP(0001112C) / Air Intake Piping (#50001-)(J023001 : J3410-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
