Содержание Dump Trucks Komatsu HD325-8 S/N 50001-UP(0001112C)

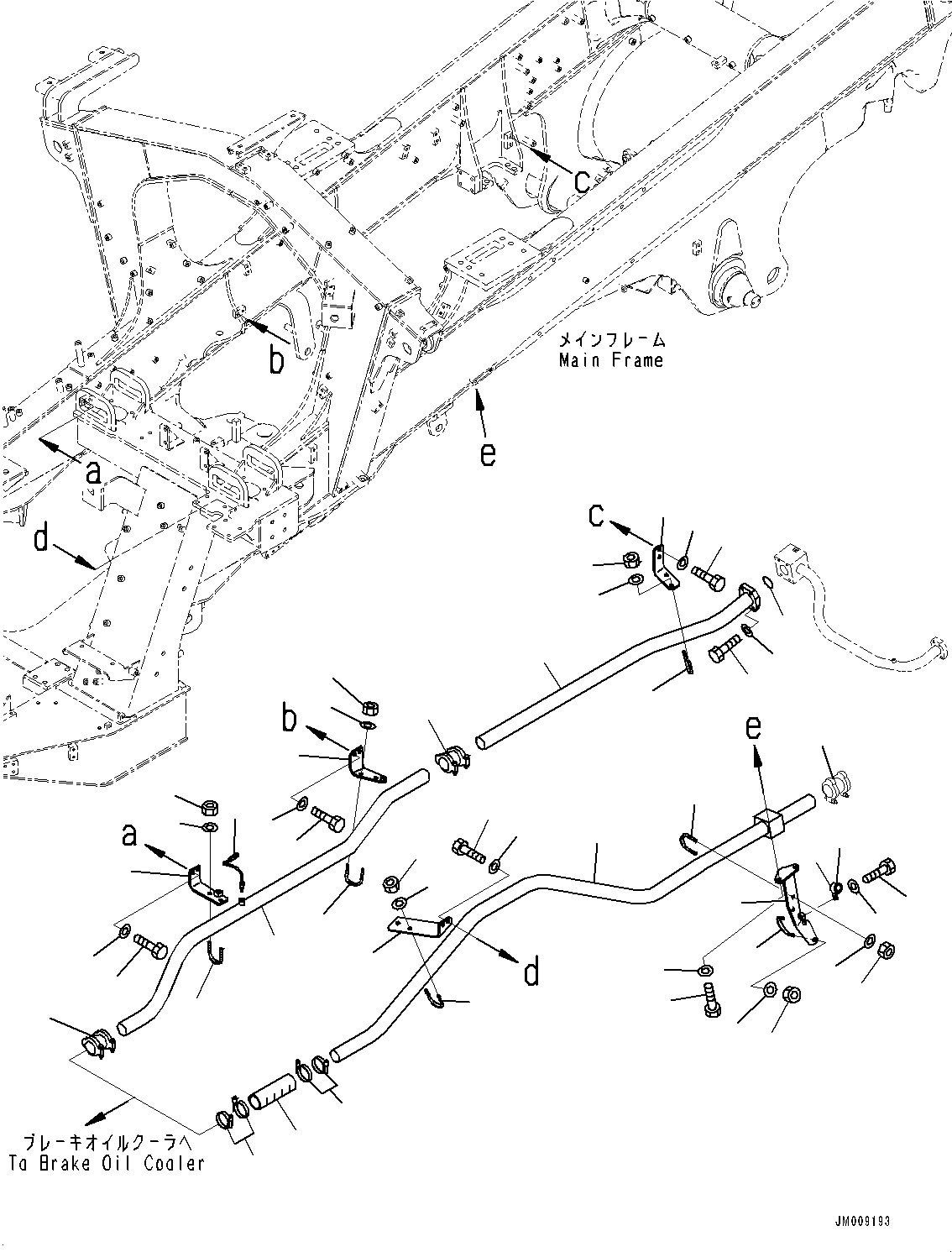

Brake Oil Cooling Piping, Piping (2/3) (#50001-)(H006002 : H3511-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 566-61-8M131 Tube 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07260-25822 Hose 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07299-00080 Clamp, Hose 4
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M110 Tube 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07332-12000 Coupling 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07332-52000 • Gasket 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07332-62000 • Clamp 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M121 Tube 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07000-F2060 O-ring 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07372-21240 Bolt 4
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-51232 Washer 4
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M231 Plate 1
SN: 50003-
KIT-FLAG: _-
SCC:
SERIALNO: 50003-
? 566-61-8M230 Plate 1
SN: 50001-50002
KIT-FLAG: _-
SCC:
SERIALNO: 50001-50002
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-36155 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 22P-70-12160 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M240 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-36155 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 22P-70-12160 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M471 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-36155 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 22P-70-12160 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M190 Plate 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-36155 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 22P-70-12160 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-61-8M291 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-36155 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 22P-70-12160 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07283-37663 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 Washer 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 22P-70-12160 Nut 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 04434-53411 Clip 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 07095-20627 Cushion 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81220 Bolt 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 7861-93-3320 Sensor, Temperature 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? (07332-12000) Coupling(Hydraulic Tank,Transmission Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-001025
? (07332-12000) Coupling(Hydraulic Tank,Transmission Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-002025
? (07332-12000) Coupling(Hydraulic Tank,Transmission Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-003025
? (07332-12000) Coupling(Hydraulic Tank,Transmission Piping)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0100-004025

Dump Trucks Komatsu / HD325-8 S/N 50001-UP(0001112C) / Brake Oil Cooling Piping, Piping (2/3) (#50001-)(H006002 : H3511-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
