Содержание Dump Trucks Komatsu HD325-8 S/N 50001-UP(0001112C)

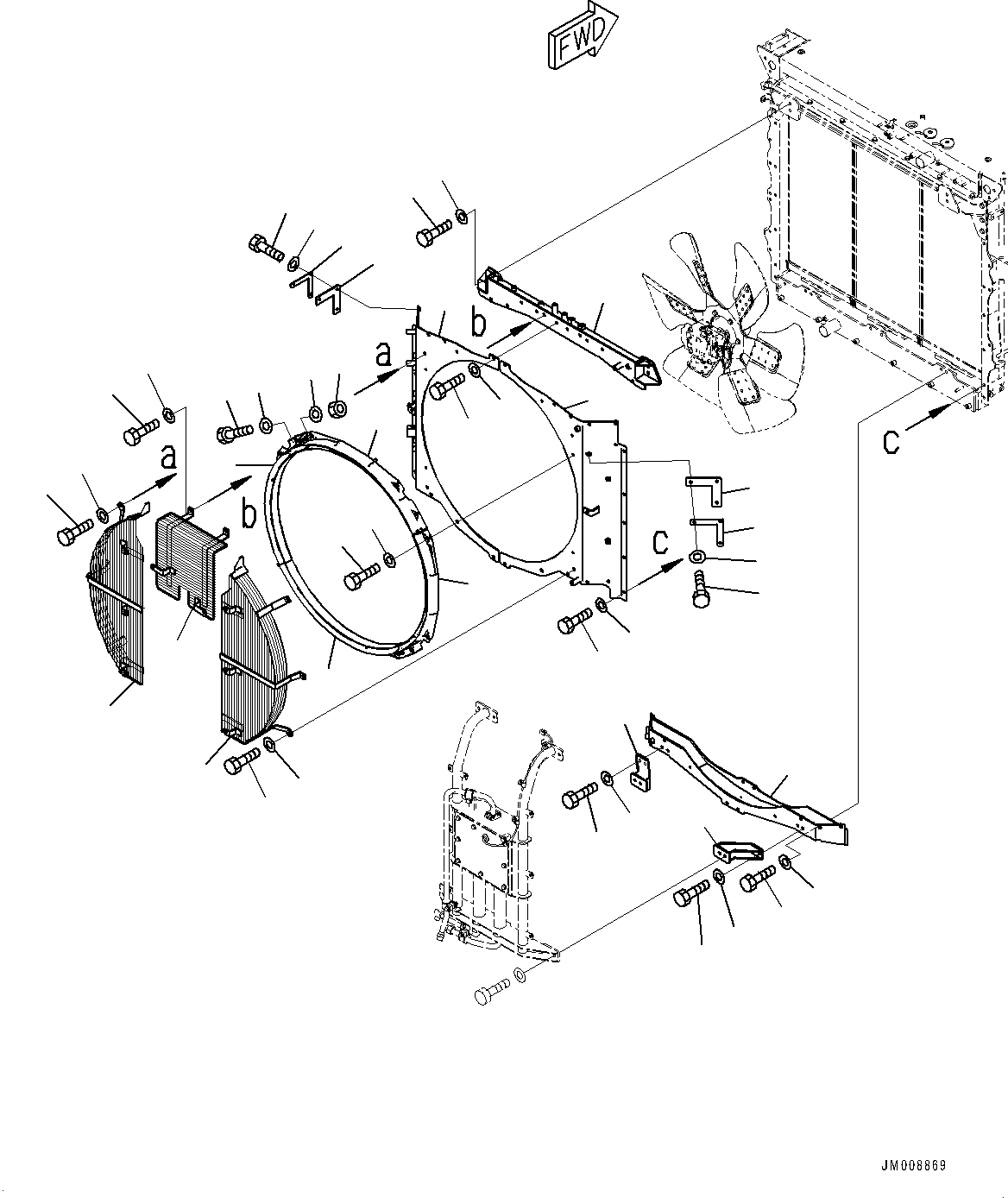

Radiator Group, Net and Shroud (#50001-)(C001002 : C0110-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 566-03-8L721 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81235 Bolt 6
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 6
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L711 Bracket 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81235 Bolt 4
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 4
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L611 Shroud 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 12
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 12
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L621 Shroud 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 12
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 12
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 208-03-41271 Shroud Assembly 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 208-03-42311 • Shroud 4
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81035 • Bolt 8
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 • Washer 8
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01596-01009 • Nut, Flanged 8
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31032 • Washer 8
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 203-54-56970 Washer 8
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81030 Bolt 8
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L482 Net 1
SN: 50141-
KIT-FLAG: _-
SCC:
SERIALNO: 50141-
? 566-03-8L481 Net 1
SN: 50001-50140
KIT-FLAG: _-
SCC: A2
SERIALNO: 50001-50140
? 566-03-8L470 Net 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L462 Net 1
SN: 50141-
KIT-FLAG: _-
SCC:
SERIALNO: 50141-
? 566-03-8L461 Net 1
SN: 50001-50140
KIT-FLAG: _-
SCC: A2
SERIALNO: 50001-50140
? 01010-81230 Bolt 16
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 16
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L570 Rubber 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L560 Plate 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81225 Bolt 3
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 3
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L570 Rubber 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L560 Plate 1
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81225 Bolt 3
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01643-31232 Washer 3
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 566-03-8L310 Bracket 2
SN: 50001-
KIT-FLAG: _-
SCC:
SERIALNO: 50001-
? 01010-81230 Bolt 3
SN: 50141-
KIT-FLAG: _-
SCC:
SERIALNO: 50141-
? 01010-81230 Bolt 4
SN: 50001-50140
KIT-FLAG: _-
SCC:
SERIALNO: 50001-50140
? 01643-31232 Washer 3
SN: 50141-
KIT-FLAG: _-
SCC:
SERIALNO: 50141-
? 01643-31232 Washer 4
SN: 50001-50140
KIT-FLAG: _-
SCC:
SERIALNO: 50001-50140

Dump Trucks Komatsu / HD325-8 S/N 50001-UP(0001112C) / Radiator Group, Net and Shroud (#50001-)(C001002 : C0110-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
