Содержание Bulldozers Komatsu D51PX-24 S/N 10001-UP(0001120C)

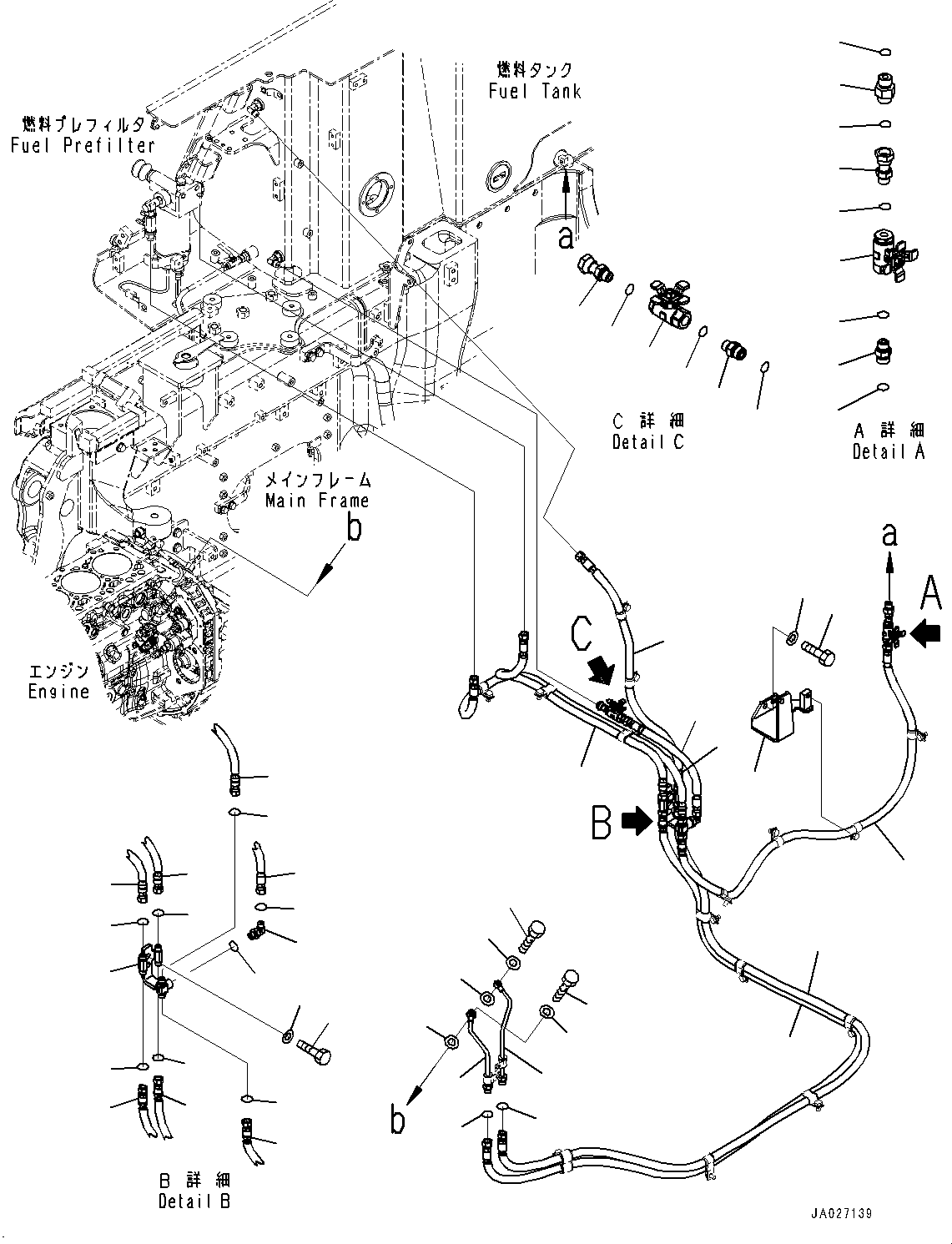

Fuel Supply Piping, Fuel Piping (#10001-)(D002001 : D0200-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 02781-00313 Union 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07002-11823 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-11009 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11411 Union 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11461 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11420 Valve 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11430 Union 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11461 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-11009 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11411 Union 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11461 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11420 Valve 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11430 Union 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-11461 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-11009 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-31341 Tube 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-11009 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07005-01412 Seal, Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07206-31014 Bolt, Joint 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-31351 Tube 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-11009 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07005-01212 Seal, Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07206-30812 Bolt, Joint 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-31271 Bracket 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81230 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-62-35110 Bracket 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81225 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02782-10313 Elbow 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07002-11823 O-ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-11009 O-ring 7
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-04-31142 Hose Assembly, Red 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-31141 Hose Assembly, Red 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675
? 12Y-04-31162 Hose Assembly 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-31161 Hose Assembly 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675
? 12Y-04-31182 Hose Assembly, Red 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-31181 Hose Assembly, Red 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675
? 12Y-04-31222 Hose Assembly, Blue 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-31221 Hose Assembly, Blue 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675
? 12Y-04-31242 Hose Assembly, Green 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-31241 Hose Assembly, Green 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675
? 12Y-04-32152 Hose Assembly, Blue 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-32151 Hose Assembly, Blue 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675
? 12Y-04-32172 Hose Assembly, Green 1
SN: 10676-
KIT-FLAG: _-
SCC:
SERIALNO: 10676-
? 12Y-04-32171 Hose Assembly, Green 1
SN: 10001-10675
KIT-FLAG: _-
SCC: A2
SERIALNO: 10001-10675

Bulldozers Komatsu / D51PX-24 S/N 10001-UP(0001120C) / Fuel Supply Piping, Fuel Piping (#10001-)(D002001 : D0200-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
