Содержание Excavators Komatsu PC210LCI-11 S/N 500470-UP(0001123C)

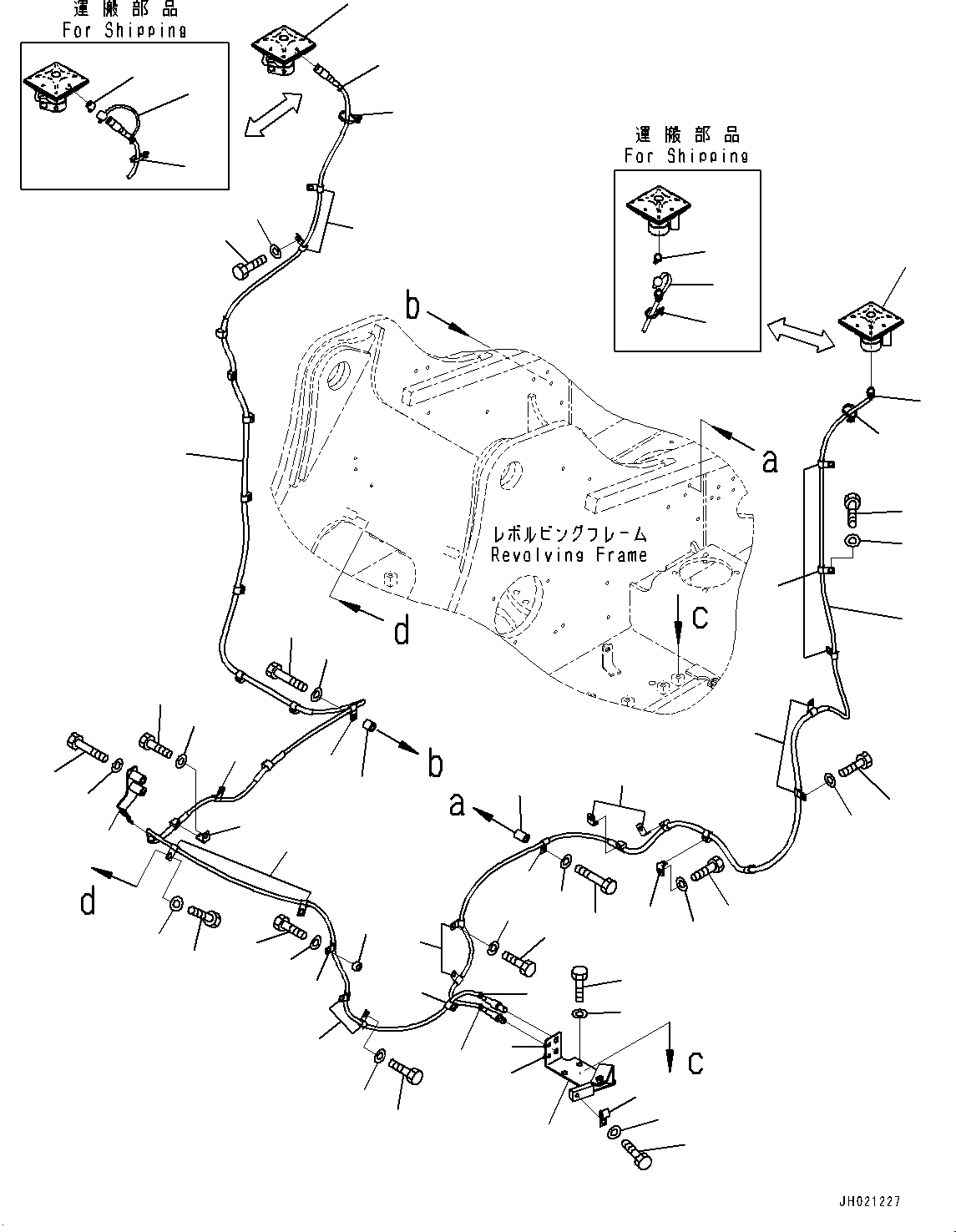

Electric Wiring Harness, GNSS Antenna (#500470-)(E002014 : E0200-001012)
Номер на схеме Каталожный номер Название Количество Детали
? 7835-70-4120 Antenna 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A6-06-21261 Cable 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 20Y-62-22810 • Band, Yellow 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A5-06-21780 • Cap 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 04434-51012 Clip 6
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81225 Bolt 10
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 10
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 20Y-03-11220 Collar 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81260 Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 04434-51412 Clip 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 08057-12012 Clip 3
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A5-06-26251 Cable 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 20Y-62-22820 • Band, Blue 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A5-06-21780 • Cap 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 04434-51012 Clip 10
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81225 Bolt 7
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 7
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 04435-51012 Clip 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81225 Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 195-33-11220 Spacer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81255 Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 08057-14012 Clip 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81225 Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A5-06-21790 Cap 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 7875-12-7310 Collar 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81235 Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A5-06-26670 Bracket 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 20Y-62-22810 • Band, Yellow 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 20Y-62-22820 • Band, Blue 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81225 Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 2A5-06-26261 Bracket 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-81265 Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-31232 Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 208-06-27680 Clip 2
SN: 500485-
KIT-FLAG: _-
SCC:
SERIALNO: 500485-
? 08059-00515 Clip 2
SN: 500470-500484
KIT-FLAG: _-
SCC: A2
SERIALNO: 500470-500484

Excavators Komatsu / PC210LCI-11 S/N 500470-UP(0001123C) / Electric Wiring Harness, GNSS Antenna (#500470-)(E002014 : E0200-001012)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
