Содержание Excavators Komatsu PC210LCI-11 S/N 500470-UP(0001123C)

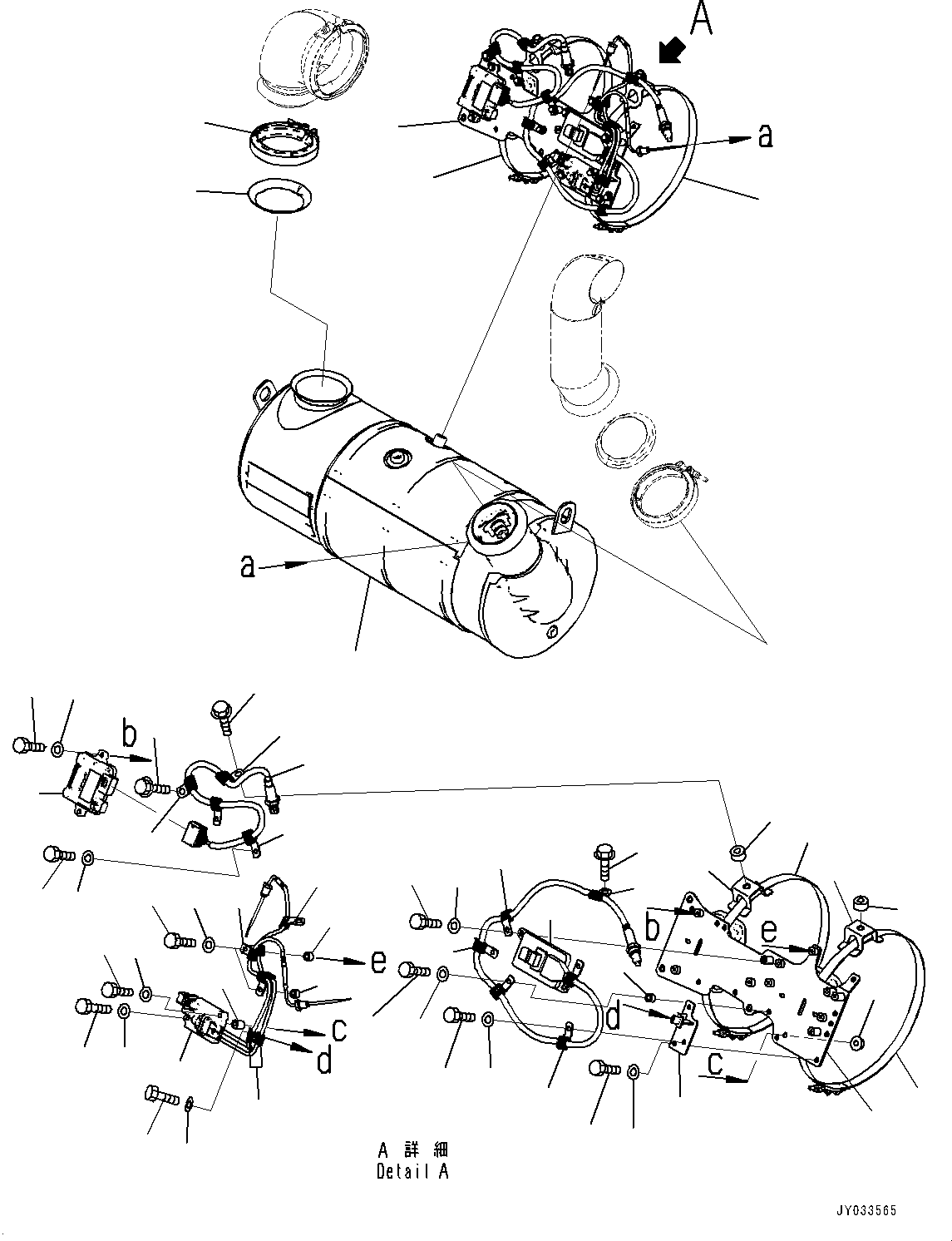

Exhaust Pipe, SCR Assembly (#500470-)(B003002 : B0300-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 6544-01-0010 SCR Assembly 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-01-0110 • SCR Assembly 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 600-816-2720 • Sensor, NOX 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80616 • Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 600-816-2530 • Sensor, Temperature 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80630 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80650 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 600-816-2812 • Sensor 1
SN: 500621-
KIT-FLAG: _-
SCC:
SERIALNO: 500621-
? 600-816-2811 • Sensor, Module 1
SN: 500470-500620
KIT-FLAG: _-
SCC: A2
SERIALNO: 500470-500620
? 600-816-2830 • Sensor, Ammonia 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80625 • Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-81-1130 • Bracket 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-91-1220 • Band 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-91-1010 • Spacer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01584-00605 • Nut 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-81-1110 • Bracket 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6526-91-1060 • Spacer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-81-1030 • Bracket 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80616 • Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-91-1230 • Clip 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80616 • Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6253-81-4410 • Clip 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01435-01016 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01435-01030 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6534-91-1310 • Clip 6
SN: 500516-
KIT-FLAG: _-
SCC:
SERIALNO: 500516-
? 6544-91-1240 • Clip 6
SN: 500470-500515
KIT-FLAG: _-
SCC: A2
SERIALNO: 500470-500515
? 01010-80616 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80625 • Bolt 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 2
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6530-91-1010 • Clip 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01435-01030 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6534-91-1320 • Clip 5
SN: 500516-
KIT-FLAG: _-
SCC:
SERIALNO: 500516-
? 6544-91-1250 • Clip 5
SN: 500470-500515
KIT-FLAG: _-
SCC: A2
SERIALNO: 500470-500515
? 01010-80616 • Bolt 3
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 3
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01010-80625 • Bolt 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 01643-30623 • Washer 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-91-1260 • Clip 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6544-91-1020 • Spacer 3
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6534-91-1120 Clamp 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-
? 6534-91-1130 Gasket 1
SN: 500470-
KIT-FLAG: _-
SCC:
SERIALNO: 500470-

Excavators Komatsu / PC210LCI-11 S/N 500470-UP(0001123C) / Exhaust Pipe, SCR Assembly (#500470-)(B003002 : B0300-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
