Содержание Bulldozers Komatsu D61PXI-24 S/N B60001-UP(D61PXI24)

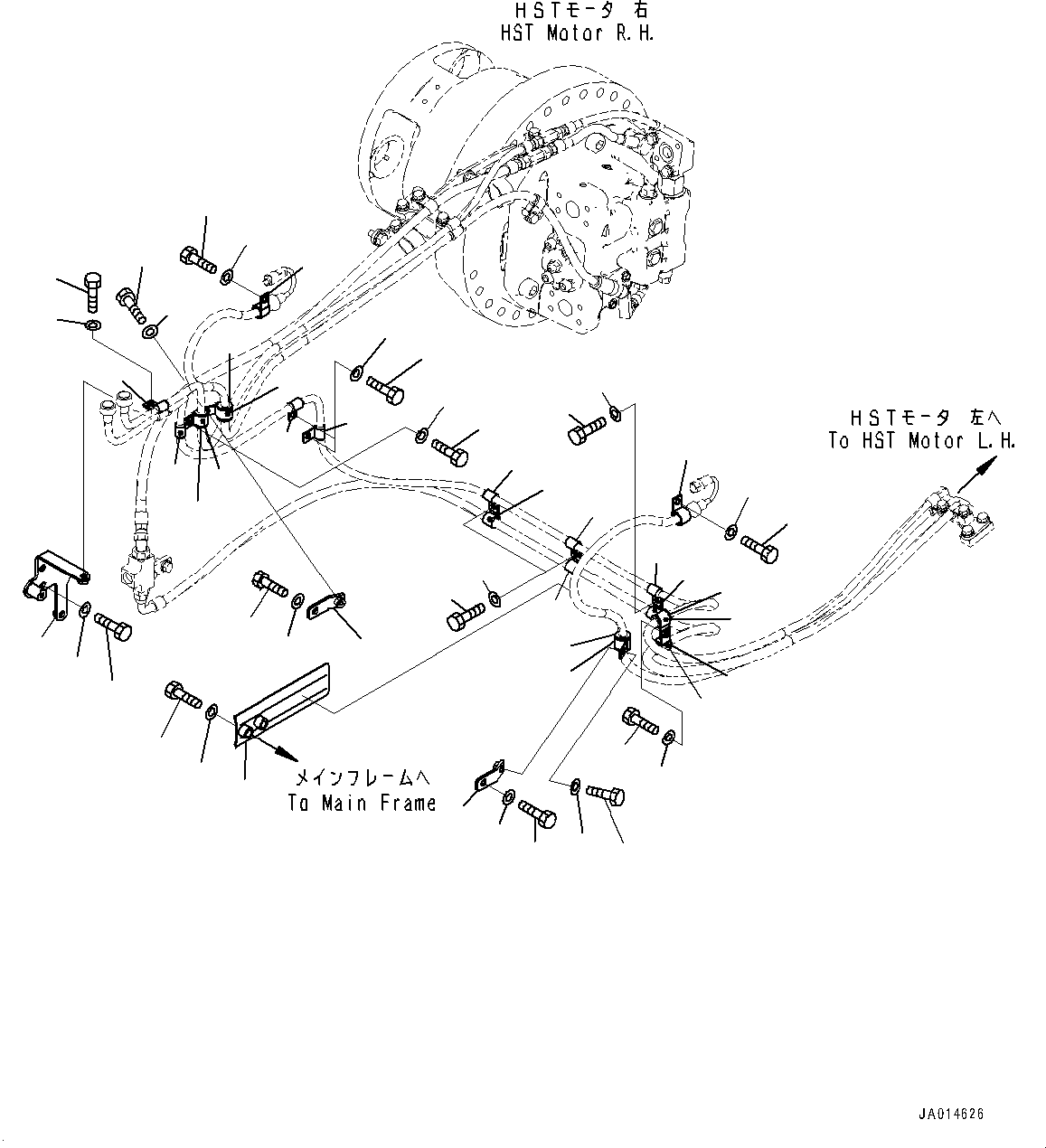

Drain Piping, Mounting (#B60001-)(H007001 : H0340-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 13Y-62-13612 Bracket 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 13Y-62-13621 Bracket 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51210 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81025 Bolt 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 13Y-62-13772 Bracket 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81035 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-52110 Clip 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 07095-20314 Cushion 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 07095-20314 Cushion 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51910 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51910 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51710 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 07095-20211 Cushion 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-52110 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 07095-20314 Cushion 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51510 Clip 3
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51210 Clip 3
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51210 Clip 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 2
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51710 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 07095-20211 Cushion 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 04434-51210 Clip 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01010-81020 Bolt 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-
? 01643-31032 Washer 1
SN: B60001-
: _-
SCC:
SERIALNO: B60001-

Bulldozers Komatsu / D61PXI-24 S/N B60001-UP(D61PXI24) / Drain Piping, Mounting (#B60001-)(H007001 : H0340-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
