Содержание Bulldozers Komatsu D51EX-24 S/N 10001-UP(0001119C)

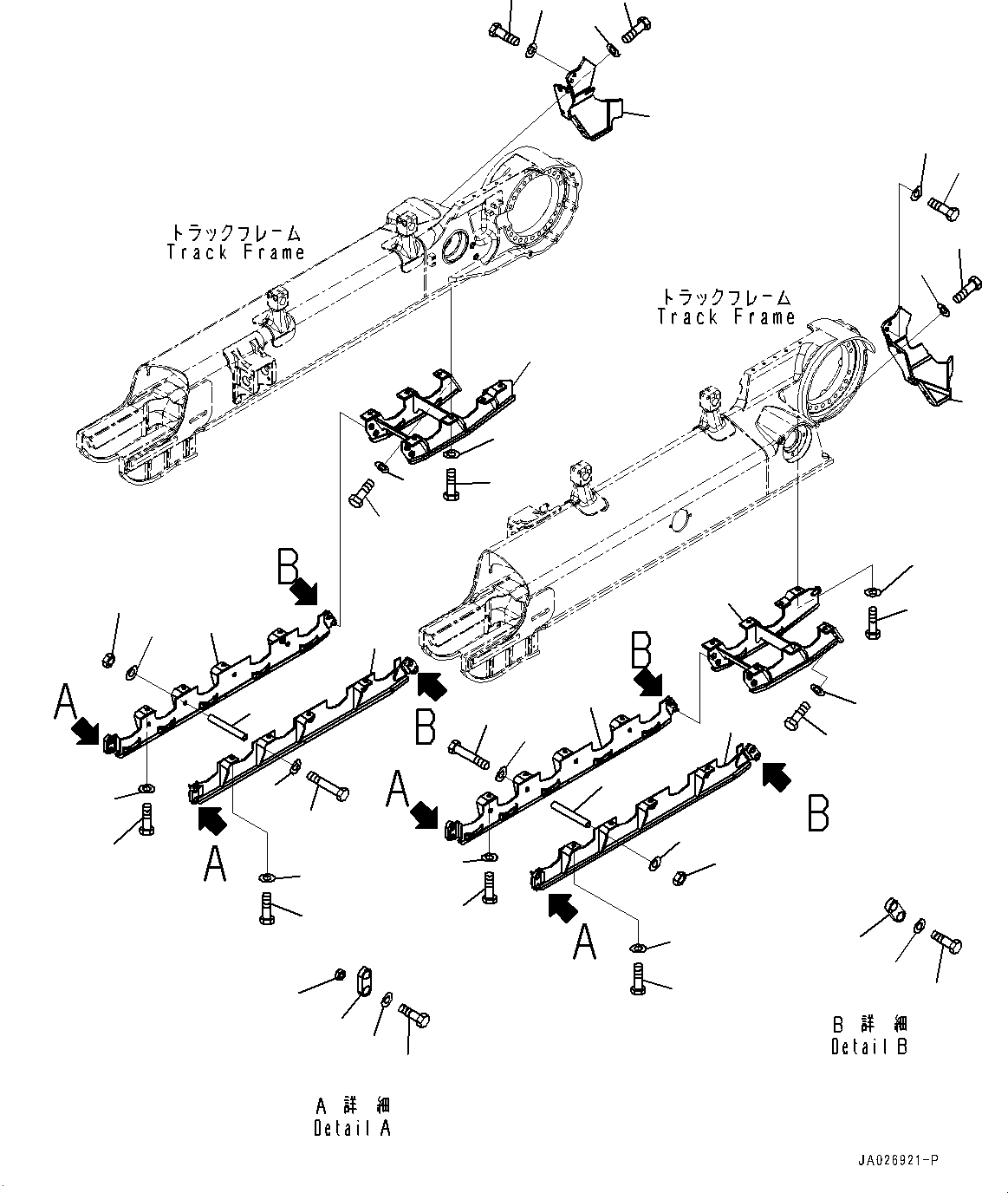

Track Roller Guard, (Segmented Full Type) (#10001-)(R011001 : R2200-005001)
Номер на схеме Каталожный номер Название Количество Детали
? 12Y-30-35130 Guard 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81640 Bolt 5
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81650 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31645 Washer 7
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-35140 Guard 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81640 Bolt 5
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81650 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31645 Washer 7
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15230 Pipe 8
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15240 Plate 8
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15250 Collar 8
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15511 Guard 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15522 Guard 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81235 Bolt 16
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81635 Bolt 16
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01580-11815 Nut 8
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 16
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31645 Washer 16
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31845 Washer 16
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 09205-18295 Bolt 8
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15412 Guard 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 12Y-30-15422 Guard 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81640 Bolt 14
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31645 Washer 14
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-

Bulldozers Komatsu / D51EX-24 S/N 10001-UP(0001119C) / Track Roller Guard, (Segmented Full Type) (#10001-)(R011001 : R2200-005001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
