Содержание Excavators Mining Komatsu PC4000-6 S/N 58138(g58138)

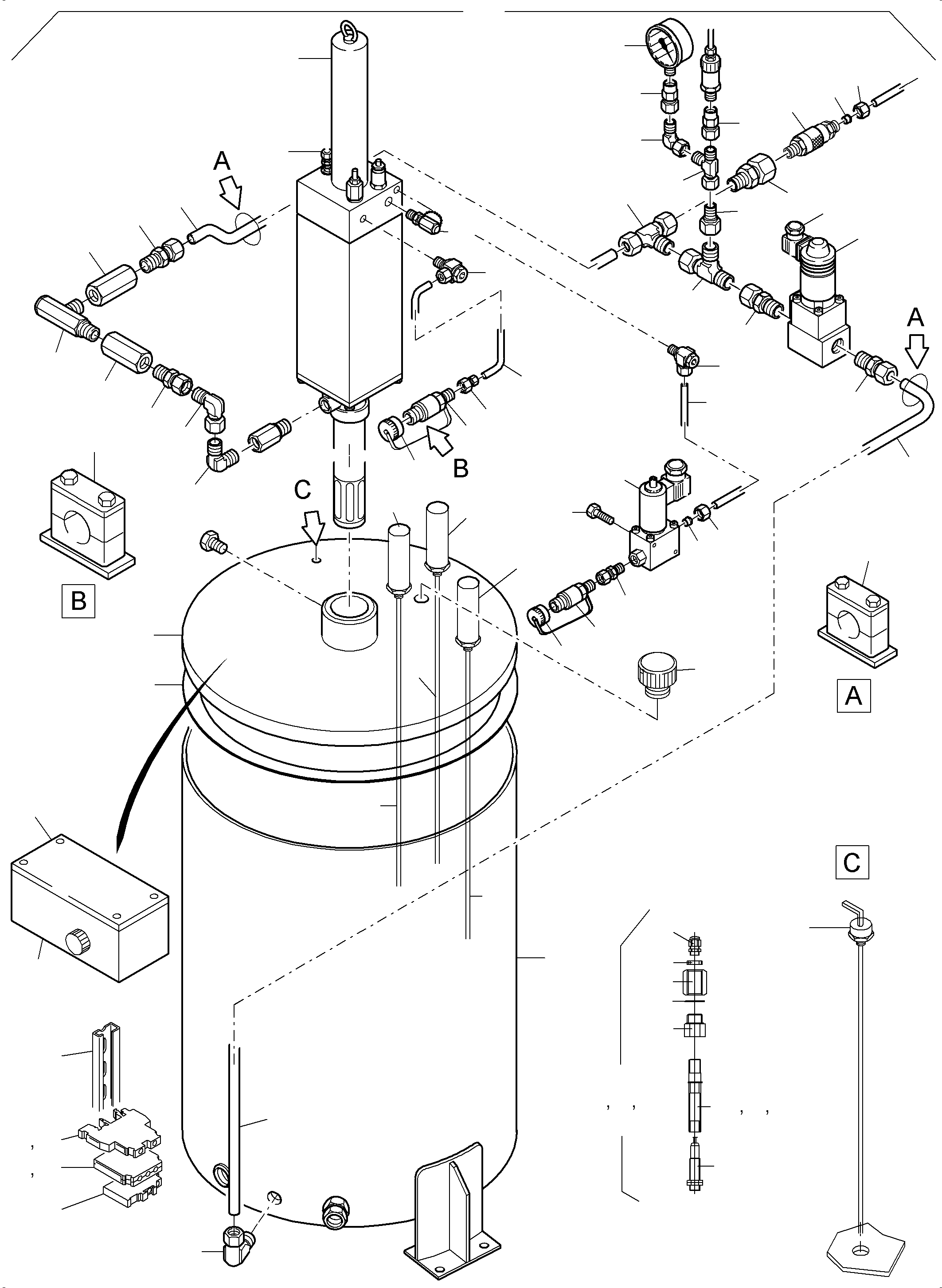

Lube Pump Station, Filling Connection(991-0548e : 991-0548e)
Наименование Страница Код страницы
Lube Pump 991-0266c 991-0266c

Номер на схеме Каталожный номер Название Количество Детали
? 941 748 40 Lube pump station 1
EnglischBem:
DeutschBem:
DeutschDesc: Schmierstoffpumpenstation
InternBDB: HL-A 07.007 BL.56 609-29232-1 Index d
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 266 73 Case assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Behдlter kpl.
InternBDB: 509-32544-1
InternKon: HL-A 07.007 BL.56 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 267 73 Cover assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: FaЯdeckel kpl.
InternBDB: 409-70456-1
InternKon: HL-A 07.007 BL.56 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 032 73 Seal ca. 1900 lg. 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung ca. 1900 lg.
InternBDB: 25x5 116-35196-2
InternKon: HL-A 07.007 BL.56 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 940 99 Assembly rail A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB: 237-13393-1
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 894 73 Elbow union 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkelverschraubung
InternBDB: WE 20-S 3/4 NPT /223-13620-2
InternKon: HL-A 07.007 BL.56 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 995 73 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: EGE 20-S G 3/4 A-ED/A3C 223-14187-3
InternKon: HL-A 07.007 BL.56 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 303 73 Filter assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Filter kpl.
InternBDB: 084 004
InternKon: HL-A 07.007 BL.56 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 052 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EL 20-SC 223-13761-7
InternKon: HL-A 07.007 BL.56 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 971 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: KOR 20/10-SC 223-12577-2
InternKon: HL-A 07.007 BL.56 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 048 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EVL 10-S 223-14190-2
InternKon: HL-A 07.007 BL.56 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 107 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE 20-S G 3/4 223-12359-6
InternKon: HL-A 07.007 BL.56 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 869 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: MAVE 10-S G 1/4 C 223-14268-2
InternKon: HL-A 07.007 BL.56 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 268 73 Adapter 2
EnglischBem:
DeutschBem:
DeutschDesc: Adapter
InternBDB: 910 000-E 1/2 NPTI x G 3/4
InternKon: HL-A 07.007 BL.56 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 321 73 Pressure gauge 0-400 bar 1
EnglischBem:
DeutschBem:
DeutschDesc: Manometer 0-400 bar
InternBDB: Ш 63 234-13132-7
InternKon: HL-A 07.007 BL.56 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 852 99 Breech block 1
EnglischBem:
DeutschBem:
DeutschDesc: Butzen
InternBDB: 10-L/S 223-13640-3
InternKon: HL-A 07.007 BL.56 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 401 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EGE 20-S G 1/2 223-14187-6
InternKon: HL-A 07.007 BL.56 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 981 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: KOR 25/20-S
InternKon: HL-A 07.007 BL.56 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 264 99 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 223-12373-7 M 25 S
InternKon: HL-A 07.007 BL.56 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 235 99 Olive 1
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB: 223-12296-4 D 25 S
InternKon: HL-A 07.007 BL.56 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 395 73 Grease coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: FettverschluЯkupplung
InternBDB: 226-13690-9/60 6511 620 023
InternKon: HL-A 07.007 BL.56 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 219 99 Pipe Ш 20 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 20
InternBDB: 105-35134-1
InternKon: HL-A 07.007 BL.56 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 506 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE 20-S G 1/2 C 223-12360-6
InternKon: HL-A 07.007 BL.56 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 879 73 2/2-Directional solenoid valve 1
EnglischBem:
DeutschBem:
DeutschDesc: 2/2-Wege-Magnetventil
InternBDB: 235-13185-1 /500-GS 2-2-1/2-G24
InternKon: HL-A 07.007 BL.56 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 876 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: 236-13869-1
InternKon: HL-A 07.007 BL.56 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 507 73 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: 226-13058-3
InternKon: HL-A 07.007 BL.56 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 508 73 Elbow union 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkelverschraubung
InternBDB: SWVE 12-L G 3/8 C 223-13669-3
InternKon: HL-A 07.007 BL.56 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 424 99 Pipe Ш 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 12
InternBDB: 105-35134-3
InternKon: HL-A 07.007 BL.56 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 899 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: KOR 15/12-LC
InternKon: HL-A 07.007 BL.56 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 208 895 40 Sleeve 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraubmuffe
InternBDB: 980058-E
InternKon: HL-A 07.007 BL.56 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 208 896 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: 968035-E
InternKon: HL-A 07.007 BL.56 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 396 73 Clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: 226-13771-7
InternKon: HL-A 07.007 BL.56 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 259 99 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: AS 12 M 12 /223-12373-2
InternKon: HL-A 07.007 BL.56 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 641 73 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: EGE 10-L G 1/4 C 223-13686-1
InternKon: HL-A 07.007 BL.56 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 875 73 2/2-Directional solenoid valve 1
EnglischBem:
DeutschBem:
DeutschDesc: 2/2-Wege-Magnetventil
InternBDB: 235-13181-8
InternKon: HL-A 07.007 BL.56 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 603 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x16 /912 200-13022-4
InternKon: HL-A 07.007 BL.56 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 155 40 Sleeve 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraubmuffe
InternBDB: 980057-E
InternKon: HL-A 07.007 BL.56 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 368 235 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: 968036-E
InternKon: HL-A 07.007 BL.56 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 980 73 Test socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Messstutzen
InternBDB: 223-10788-3
InternKon: HL-A 07.007 BL.56 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 981 73 Junction box assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenkasten kpl.
InternBDB: E 856_2 664-34541-6
InternKon: HL-A 07.007 BL.56 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 982 73 Filter 1
EnglischBem:
DeutschBem:
DeutschDesc: Belьftungsfilter
InternBDB: 235-10822-2
InternKon: HL-A 07.007 BL.56 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 316 73 Filter element 1
EnglischBem:
DeutschBem:
DeutschDesc: Filterelement
InternBDB: Linco 69524
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 241 99 Olive 1
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB: D 12-L/S 223-12296-1
InternKon: HL-A 07.007 BL.56 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 331 73 Level indicator fig-nos. 63-69 1
EnglischBem:
DeutschBem:
DeutschDesc: Leermeldung kpl. Bild-Nr. 63-69
InternBDB: 529-36999-5
InternKon: HL-A 07.007 BL.56 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 332 73 Preliminary warning - level indicator fig-nos. 63-68,71 1
EnglischBem:
DeutschBem:
DeutschDesc: Vorwarnung - Leermeldung kpl. Bild-Nr. 63-68,71
InternBDB: 529-36999-7
InternKon: HL-A 07.007 BL.56 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 333 73 Full message fig-nos. 63-68,70 1
EnglischBem:
DeutschBem:
DeutschDesc: Vollmeldung kpl. Bild-Nr. 63-68,70
InternBDB: 529-36999-6
InternKon: HL-A 07.007 BL.56 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 083 73 Dipstick 1
EnglischBem:
DeutschBem:
DeutschDesc: Peilstab
InternBDB: 409-70376-1
InternKon: HL-A 07.007 BL.56 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 053 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x20
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 396 73 Housing, empty 1
EnglischBem:
DeutschBem:
DeutschDesc: Leergehдuse
InternBDB: 237-13413-9 /75x160x75
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 265 40 Corner angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Endwinkel
InternBDB: 116 535-04
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 372 40 Series terminal PE 5
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme PE
InternBDB: 237-13318-9/165 113-16
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 271 40 Series terminal PE 10
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme PE
InternBDB: 237-13318-8/115 116-07
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 272 40 Cover plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 237-13314-4/118 368-16
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 077 40 Cover plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 237-13312-2/199 878-01
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 399 73 Socket shell 1
EnglischBem:
DeutschBem:
DeutschDesc: Buchsengehдuse
InternBDB: 236-14461-9/HD 10-9P-96 Deutsch
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 769 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: 236-10022-1 /HDC-16-9
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 402 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: 236-14462-8
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 695 40 Pin contact 9
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB: 236-14462-5/0460-202-16141
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 334 73 Switch - 24 VDC 3
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter - 24 VDC
InternBDB: 234-13172-6
InternKon: 529-36999-5 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 335 73 Cable union 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: M16x1,5 237-13497-2
InternKon: 529-36999-5 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 336 73 Reducing 3
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung
InternBDB: M25a x M16i 237-10161-4
InternKon: 529-36999-5 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 337 73 Sleeve 3
EnglischBem:
DeutschBem:
DeutschDesc: Muffe
InternBDB: G 3/4 i 304-16040-1
InternKon: 529-36999-5 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 338 73 Seal ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 35x25x2 934 035-E
InternKon: 529-36999-5 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 339 73 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: G 3/4 a x G 1/2 ic 222-12047-8
InternKon: 529-36999-5 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 340 73 Pipe 770 mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr 770 mm
InternBDB: 409-70527-1
InternKon: 529-36999-5 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 341 73 Pipe 140 mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr 140 mm
InternBDB: 409-70523-1
InternKon: 529-36999-6 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 342 73 Pipe 730 mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr 730 mm
InternBDB: 409-70524-1
InternKon: 529-36999-7 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 661 73 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x20C 8.8 200-12523-2
InternKon: 609-29232-1 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Lube Pump Station, Filling Connection(991-0548e : 991-0548e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
