Содержание Excavators Mining Komatsu PC4000-6 S/N 58138(g58138)

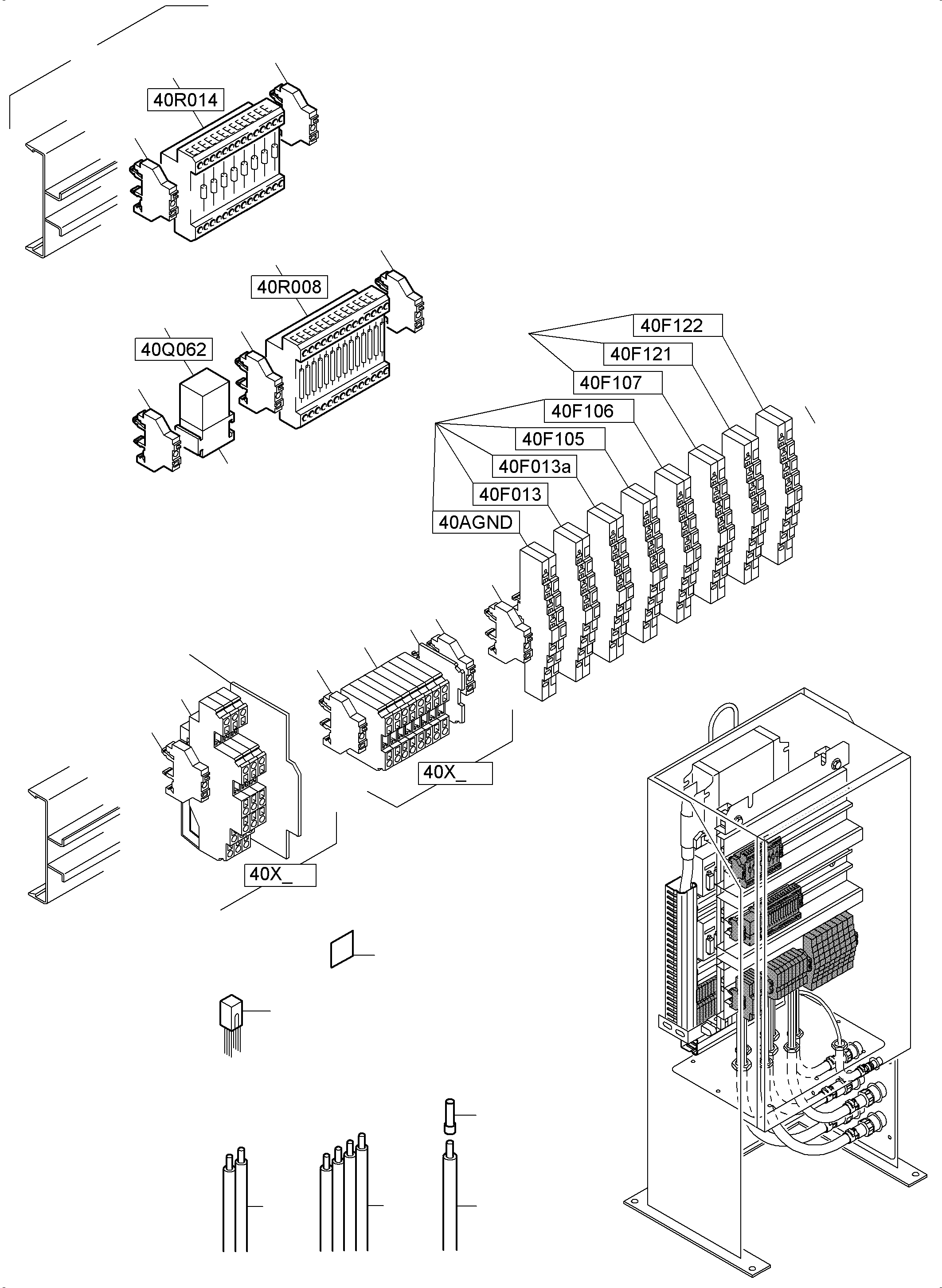

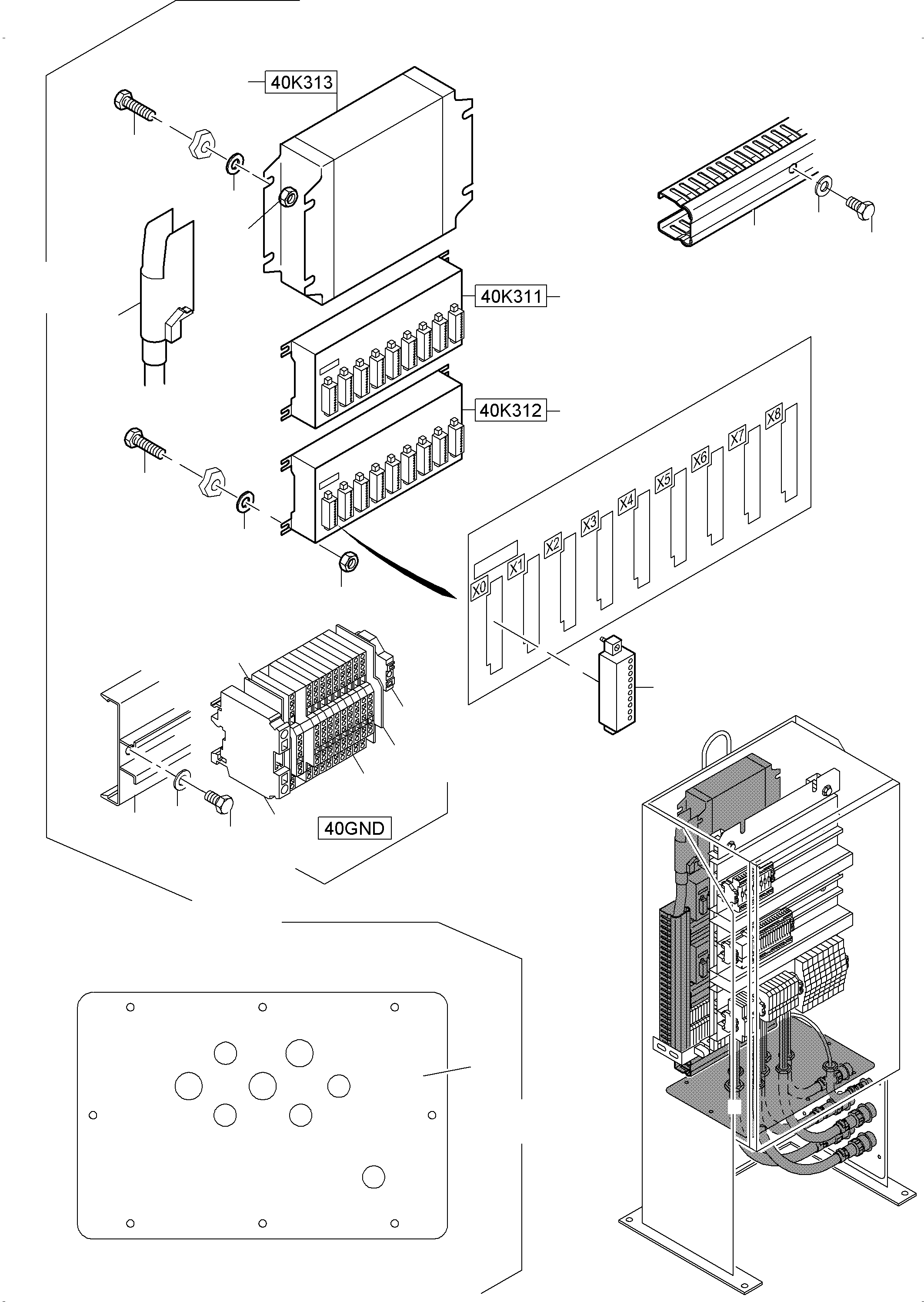

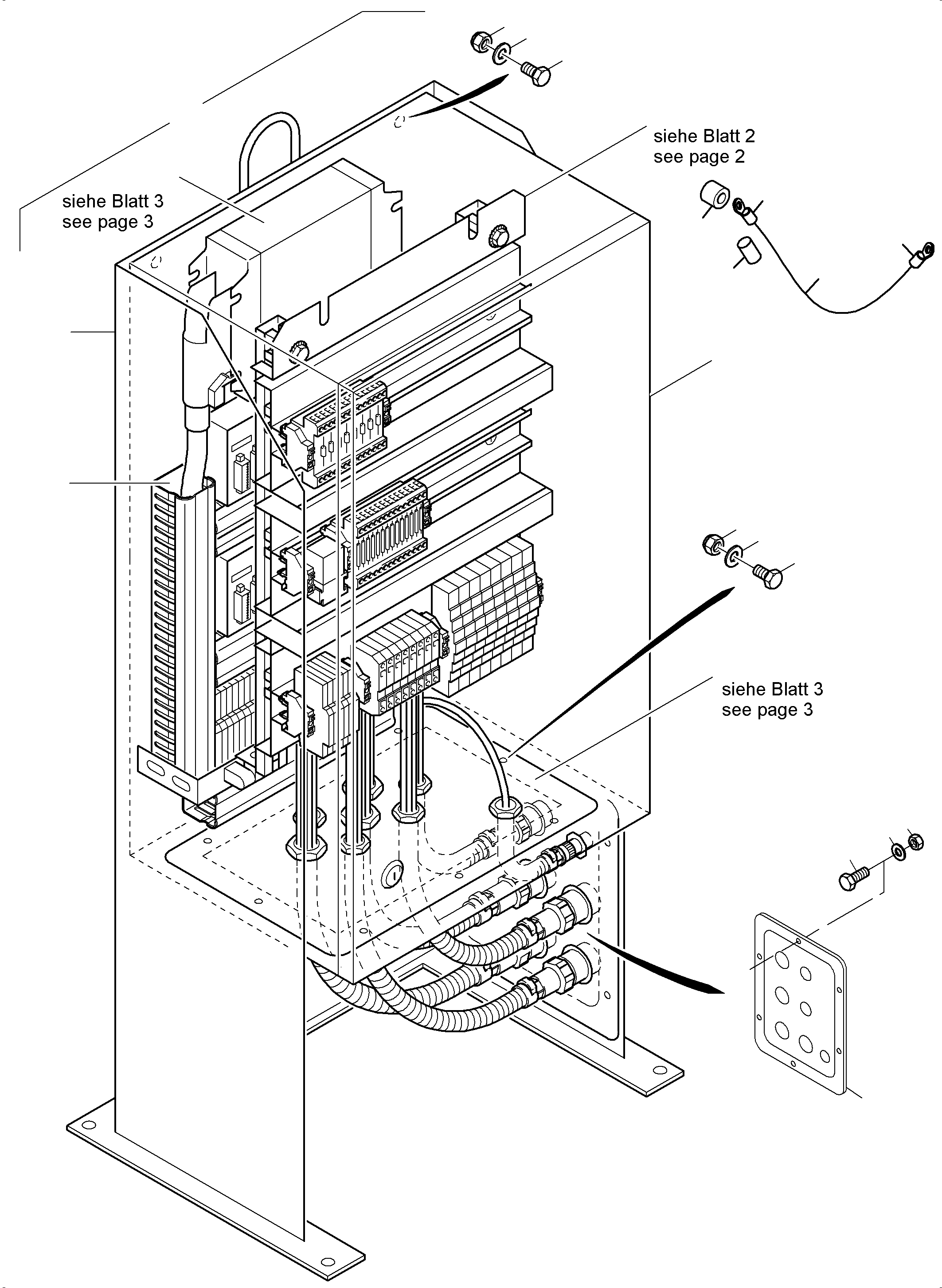

Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
Номер на схеме Каталожный номер Название Количество Детали
? 960 126 40 Switch cabinet assy. ORT 40 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank kpl. ORT 40
InternBDB:
InternKon: 960 125 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 611 40 Switch cabinet retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrankhalterung
InternBDB:
InternKon: 960 125 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 629 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x20 8.8 DIN 00933
InternKon: 960 125 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 870 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M8 8 DIN 00985
InternKon: 960 125 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 464 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 8,4 140HV DIN 00125
InternKon: 960 125 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 494 40 Socket plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdosenblech
InternBDB:
InternKon: 960 123 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 071 98 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x20 10.9 A2E DIN00933
InternKon: 960 123 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M6 8 DIN00985
InternKon: 960 123 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 506 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A6,4 140HV DIN00125
InternKon: 960 123 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 682 40 Distance sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Distanzhьlse
InternBDB: 8,2x18x10
InternKon: 960 126 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 994 40 Switch cabinet 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank
InternBDB: TL
InternKon: 960 126 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 168 40 Switch framing assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltgerьst kpl.
InternBDB:
InternKon: 960 126 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 572 40 Mounting plate assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageplatte kpl.
InternBDB:
InternKon: 960 126 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 124 40 Switch cabinet plate assy. with harnesses 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrankbodenplatte kpl. mit Kabelbдumen
InternBDB:
InternKon: 960 126 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 949 128 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: 2x240x360NBR 80
InternKon: 960 126 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 462 40 Cable can bus H-tank 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel can-Bus H-Tank
InternBDB:
InternKon: 960 126 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 955 40 Bushing assy. with rubber grommet 6
EnglischBem:
DeutschBem:
DeutschDesc: Buchse kpl. mit Gummitьlle
InternBDB: Pos.2 957 462 40
InternKon: 960 126 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 435 40 Cable A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Can-Bus
InternBDB: Best-Nr.2325000047
InternKon: 960 126 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 187 40 Hinge 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB: EH-8R-5G-38 28 90 59
InternKon: 960 126 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 071 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon: 960 126 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 413 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon: 960 126 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 11
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 8 DIN 00985
InternKon: 960 126 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 507 99 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 8,4 140HV DIN 00125
InternKon: 960 126 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 072 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon: 960 126 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 253 40 Cord 500lg A/R
EnglischBem:
DeutschBem:
DeutschDesc: Nylonflechtleine 500lg
InternBDB: D=4 ROH-WEISS
InternKon: 960 126 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 487 98 Cable shoe 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB: 08 - 10 E-CU GALSN DIN 46234
InternKon: 960 126 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 947 40 Cable shoe 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB: 10 M12 03530.311.011
InternKon: 960 126 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 913 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB: H1/4 V6,4 N3,2 W0,6 BESTNR 91F1706M
InternKon: 960 126 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 603 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x16 8.8 DIN00912
InternKon: 960 126 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 546 98 Washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 6 WN65593740
InternKon: 960 126 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 331 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M6 8 DIN00934
InternKon: 960 126 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 508 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A10,5 A2C DIN00125
InternKon: 960 126 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 844 40 Protection hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch
InternBDB: NW36 PCSG-36S PMA
InternKon: 960 126 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 211 40 End Grommet 4
EnglischBem:
DeutschBem:
DeutschDesc: Wellrohr Endtьlle
InternBDB: RKS-36 PMA
InternKon: 960 126 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10 / 985
InternKon: 960 126 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 169 40 Switch framing assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltgerьst kpl.
InternBDB:
InternKon: 960 168 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 241 40 Frame 1
EnglischBem:
DeutschBem:
DeutschDesc: Rahmen
InternBDB: LSC-D-315251
InternKon: 960 168 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 439 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 960 168 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 440 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 960 168 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 441 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 960 168 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 442 40 Stop 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlag
InternBDB:
InternKon: 960 168 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 073 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon: 960 168 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 748 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 8 X 12 8.8 DIN 00933
InternKon: 960 168 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 445 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10 X 20 8.8 A2C DIN 00933
InternKon: 960 168 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 383 98 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 8 X 40 10.9 DIN 00933
InternKon: 960 168 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 594 98 Lock washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 8 WN 65593740
InternKon: 960 168 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 547 98 Lock washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 10 WN 65593740
InternKon: 960 168 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 12
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10 8 DIN 00985
InternKon: 960 168 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 242 40 Sliding Nut 14
EnglischBem:
DeutschBem:
DeutschDesc: Gleitmutter
InternBDB: GL M 8 330944.0100
InternKon: 960 168 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 243 40 Sliding nut cage 14
EnglischBem:
DeutschBem:
DeutschDesc: Gleitmutterkдfig
InternBDB: GMK 331023.0100
InternKon: 960 168 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 244 40 Assembly rail 60lg A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene 60lg
InternBDB: VPsym 330138
InternKon: 960 168 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 3
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 960 168 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451010 Clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: D=10,0 BLZ= 8 77 KES 04434
InternKon: 960 168 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clamp NW17 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle NW17
InternBDB: D=21,5 BLZ=10 77 KES 04434
InternKon: 960 168 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443550810 Clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: D= 8,0H=16,0 77 KES 04435
InternKon: 960 168 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 431 40 Contoller housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kontroller Gehaeuse
InternBDB: ICN-V BEST-NR 4885.29.100
InternKon: 960 572 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 566 40 Plug aasy 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB: ICNV-40K313
InternKon: 960 572 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 430 40 Modul 2
EnglischBem:
DeutschBem:
DeutschDesc: Modul
InternBDB: ICN-D MODUL BEST-NR 4885.59.001
InternKon: 960 572 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 412 40 Plug connector 18
EnglischBem:
DeutschBem:
DeutschDesc: Steckverbindung
InternBDB: 10-POLIG FK-MCP 1,5/10-STF-3,81
InternKon: 960 572 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Cable channel A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal
InternBDB: 40X 40 TEHALIT, BA640040
InternKon: 960 572 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 518 40 Cable channel A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal
InternBDB: H=40 XB=BA 640060
InternKon: 960 572 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 671 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4X20 8.8 DIN 00933
InternKon: 960 572 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 202 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M4 6 DIN00934
InternKon: 960 572 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 314 98 Washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 4 WN65593740
InternKon: 960 572 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 071 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x20 10.9 DIN00933
InternKon: 960 572 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 331 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M6 8 DIN00934
InternKon: 960 572 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 546 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 6 WN65593740
InternKon: 960 572 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 955 99 Mounting rail A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB: TS 35x27x7,3 ST2LG BK DIN46277
InternKon: 960 572 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 339 40 Clip 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemme
InternBDB: 4-16mmІ 283-908 weiss WAGO
InternKon: 960 572 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 185 40 Protective wire clip 35
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme 2,5
InternBDB: 2,5mmІ 870-530 weiss WAGO
InternKon: 960 572 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 773 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Abschlussplatte
InternBDB: 16,0mmІ 283-325 WAGO
InternKon: 960 572 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 613 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Abschlussplatte
InternBDB: 870-573 WAGO, Pos.9, 960169 40
InternKon: 960 572 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 673 40 Clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB: 1SNA206351R1600 BAM2, Pos.14, 960169 40
InternKon: 960 572 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 624 40 Marker 7
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB: Wago 248-502 1... 10, Pos.15, 960 169 40
InternKon: 960 572 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 625 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB: Wago 248-503 11... 20
InternKon: 960 572 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 626 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB: Wago 248-504 21... 30
InternKon: 960 572 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 627 40 Marker 3
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB: Wago 248-505 31... 40
InternKon: 960 572 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 670 98 Bolt 15
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: ST3,9x13 C E-ST E2E DIN07973
InternKon: 960 572 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 145 743 40 Washer 15
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: GHE3360002 Happich
InternKon: 960 572 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 816 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x10 4.8 B2E DIN00084
InternKon: 960 572 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 560 98 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 5 WN65593740
InternKon: 960 572 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 609 40 Mounting plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageplatte
InternBDB:
InternKon: 960 572 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 162 40 Switch cabinet plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Schrankbodenplatte
InternBDB:
InternKon: 960 124 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 141 40 Harness 40X011 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X011 - 40
InternBDB:
InternKon: 960 124 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 142 40 Harness 40X111 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X111 - 40
InternBDB:
InternKon: 960 124 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 143 40 Harness 40X140 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X140 - 40
InternBDB:
InternKon: 960 124 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 144 40 Harness 40X161 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X161 - 40
InternBDB:
InternKon: 960 124 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 145 40 Harness 40X240 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X240 - 40
InternBDB:
InternKon: 960 124 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 147 40 Harness 40X261 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X261 - 40
InternBDB:
InternKon: 960 124 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 146 40 Harness 40X340 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X340 - 40
InternBDB:
InternKon: 960 124 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 461 40 Harness 40X310-40X311 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X310-40X311
InternBDB: Datenverbindung CAN-BUS
InternKon: 960 124 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 392 40 Resistor array assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Widerstandsgatter kpl.
InternBDB:
InternKon: 960 169 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 748 40 Diode array 1
EnglischBem:
DeutschBem:
DeutschDesc: Diodengatter
InternBDB: DGE-16-6045 NR 716045
InternKon: 960 169 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 734 40 Relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB: E-1048 E-1048-8D6-C0 A0-4U3-30AA
InternKon: 963 201 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 686 40 Relay socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Relaissockel
InternBDB: ART: 658 EAN:4033538032645
InternKon: 963 201 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 502 40 Potencial clamp 10
EnglischBem:
DeutschBem:
DeutschDesc: Potencialklemme
InternBDB: Wago 727-228 1,5 MM2 GRAU
InternKon: 960 169 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 503 40 Cover plate 10
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: Wago727-217
InternKon: 960 169 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 2.5 12
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 2,5
InternBDB: Wago 2,5MM2 870-531
InternKon: 960 169 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 772 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: Wago 282-325
InternKon: 960 169 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 768 40 Through clamp 6,0 8
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 6,0
InternBDB: Wago 6 MM2 282-901
InternKon: 960 169 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 775 40 Bridge 6
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB: Wago 6MM2 282-402
InternKon: 960 169 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 628 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB: Wago248-506 41... 50
InternKon: 960 169 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB: PUR-LITZE 1,0MM2 BLAU WN 65594740
InternKon: 960 169 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB: PUR-LITZE 2,5MM2 BLAU WN 65594740
InternKon: 960 169 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 873 40 Cable 1,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,5 bl
InternBDB: KENPUR1,5mmІ BLAU 090150BL WN 65594740
InternKon: 960 169 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 169 40 Cable 4x1 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 4x1
InternBDB: KENPUR 600C 4X 1,0MM2 CE
InternKon: 960 169 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 554 40 Cable 2x0,75 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel
InternBDB: KENPUR 2X0,75MM2 GRAU 21151
InternKon: 960 169 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 090 98 Wire end ferrule 0,75-6 13
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB: 16mmІgrьn/gelb WN65594740
InternKon: 960 169 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 042 40 Wire end ferrule 1,5 70
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 1,5
InternBDB: D=1,5 203124-20 CE015 U
InternKon: 960 169 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 640 40 Wire end ferrule 2,5 1
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 2,5
InternBDB: 2,5MM2 GH 2,5-12
InternKon: 960 169 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 078 40 Wire end ferrule 2
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB: H16/28,7 5660.0 grьn
InternKon: 960 169 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 640 40 Cable 1x0,75 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1x0,75
InternBDB: KABEL LI11YC11Y 1X0,75
InternKon: 960 169 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 685 40 Ground plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Gruppenschildtrдger
InternBDB:
InternKon: 960 169 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 614 40 Briding comb 1
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke
InternBDB:
InternKon: 960 169 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 118 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: HD34-24-14PN-L006
InternKon: 960 141 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 121 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: HD34-24-21PE-L006
InternKon: 960 142 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 140 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: HD34-18-8SE-L006
InternKon: 960 143 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 125 40 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: HD34-24-31SE-L006
InternKon: 960 146 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 124 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: STECKDOSE HD34-24-23SE-L006
InternKon: 960 147 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 170 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: 4polig UT0710 4PH6
InternKon: 957 461 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 647 40 T-Splitter 3
EnglischBem:
DeutschBem:
DeutschDesc: T-Splitter
InternBDB: DT04-3P-P007
InternKon: 957 462 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 956 40 Bushing assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Buchse kpl.
InternBDB:
InternKon: 957 462 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 144 40 End resistor 120OHM 1
EnglischBem:
DeutschBem:
DeutschDesc: Endwiderstand 120OHM
InternBDB: STECKER DT06-3S-P006
InternKon: 957 462 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon: 957 462 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 16
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbinder
InternBDB:
InternKon: 957 462 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 58138(g58138) / Switch cabinet Ort 40(355-2272-1b : 355-2272-1b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
